有载分接开关，，，，，，是一种为变压器在负载变动时提供恒定电压的开关装置。。。。。。。。其根基道理就是在保障不中断负载电流的情况下，，，，，，实现变压器绕组中分接头之间的切换，，，，，，从而扭转绕组的匝数，，，，，，即变压器的电压比，，，，，，最终实现调压的主张。。。。。。。。

　　变压器有载开关测试仪是对有载分接开关进行测试的检测设备，，，，，，有载分接开关测试仪机能检测重要蕴含恒压源测试、恒流源测试、过渡电阻丈量误差检验、作为功夫丈量误差检验、作为挨次丈量误差检验等试验项目，，，，，，下面本文凭据有载分接开关测试仪通用技术前提介绍其有关检试验项目限值要求及误差推算。。。。。。。。

一有载分接开关测试仪机能要求

01恒压源

　　有载分接开关测试仪内部恒压源的电压不变度要求优于1*10^-3，，，，，，纹波系数优于1.0%，，，，，，输出电压不低于20V。。。。。。。。

02恒流源

　　有载分接开关测试仪内部恒流源的电流不变度要求优于1*10^-3，，，，，，纹波系数优于1.0%，，，，，，输出电流不低于1A，，，，，，开口电压不低于20V。。。。。。。。

03过渡电阻丈量

　　过渡电阻的丈量领域0.1Ω~20Ω，，，，，，分辨率为0.01Ω，，，，，，过渡电阻在0.1Ω~1Ω的领域内最大运行误差优于±0.1Ω；；；；；；在1Ω~20Ω(不含1Ω)的领域内最大运行误差优于±1.0%。。。。。。。。

04作为功夫丈量

　　作为功夫的丈量领域1ms~250ms，，，，，，分辨率为0.1ms。。。。。。。。作为功夫在1ms~100ms领域内允许误差优于±1ms；；；；；；作为功夫在100ms~250ms(不含100ms)内，，，，，，最大允许误差优于±1%。。。。。。。。

05作为挨次丈量

　　作为挨次的丈量领域0~50圈，，，，，，每圈为360°，，，，，，分辨率为1°，，，，，，最大允许误差在±3°及以上。。。。。。。。

二有载分接开关测试仪机能测试误差推算

01恒压源测试

　　有载分接开关测试仪在正常工作状态下，，，，，，用数字电压表丈量每相恒压源电压，，，，，，并进行10min的不变度丈量，，，，，，而后每组输出之间接一只尺度电阻器，，，，，，用示波器丈量电源输出波形。。。。。。。。纹波系数按式1进行推算：

……1

　　式中：

　　K——纹波系数；；；；；；

　　UP-P——峰峰电压值，，，，，，V；；；；；；

　　U——直流电压值，，，，，，V。。。。。。。。

02恒流源测试

　　有载分接开关测试仪在正常工作状态下，，，，，，每相输出之间接一只尺度电阻器，，，，，，用示波器丈量电源输出波形，，，，，，用数字电压表丈量尺度电阻两端电压，，，，，，并进行10min的不变度丈量，，，，，，电流按式2进行推算：

……2

　　式中：

　　I——恒流源输出电流，，，，，，A；；；；；；

　　R——尺度电阻，，，，，，Ω；；；；；；

　　U——尺度电阻两端电压，，，，，，V。。。。。。。。

03过渡电阻丈量误差

　　用尺度电阻器作为被试对象，，，，，，有载分接开关测试仪对尺度电阻进行测试，，，，，，测试点应有10个点，，，，，，过渡电阻在0.1Ω~1Ω的领域内丈量误差按式3推算：

……3

　　式中：

　　RΔ——电阻丈量误差，，，，，，Ω；；；；；；

　　RC——仪器的丈量值，，，，，，Ω；；；；；；

　　RB——尺度电阻值，，，，，，Ω。。。。。。。。

　　过渡电阻在1Ω~20Ω(不含1Ω)的领域内丈量误差按式4推算：

……4

　　式中：

　　RΔ——电阻丈量误差，，，，，，Ω；；；；；；

　　RC——仪器的丈量值，，，，，，Ω；；；；；；

　　RB——尺度电阻值，，，，，，Ω。。。。。。。。

04作为功夫丈量误差试验

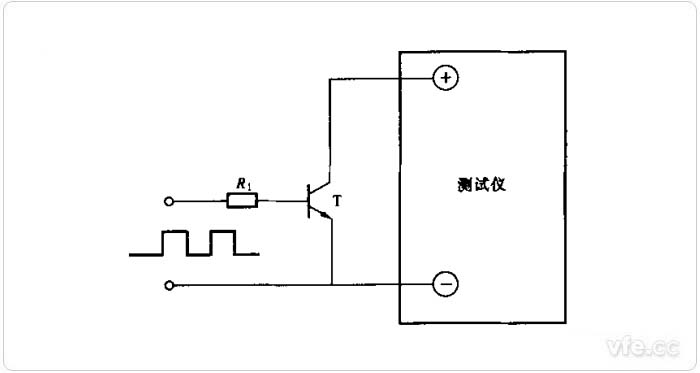

　　测试仪的三个通路别离丈量信号产生器提供的尺度方波，，，，，，由于信号产生器输出容量幼，，，，，，可能无法直接驱动被测仪器，，，，，，所以必须在信号产生器与测试仪之间加一个电子模拟开关接线测试。。。。。。。。所加信号为方波，，，，，，接线步骤参照图1所示。。。。。。。。

　　R1——约1KΩ电阻；；；；；；T——开关管

图1：作为功夫丈量误差检测接线步骤

　　功夫宽度按10ms~100ms和100ms~250ms分两段接线丈量，，，，，，每段测试点应有10个点。。。。。。。。1ms~100ms段的丈量误差按式5推算：

……5

　　式中：

　　SΔ——作为功夫丈量误差，，，，，，ms；；；；；；

　　SC——测试仪丈量值，，，，，，ms；；；；；；

　　SB——标定功夫，，，，，，ms。。。。。。。。

　　在100ms~250ms(不含100ms)段的丈量误差按式6推算：

……6

　　式中：

　　SΔ——作为功夫丈量误差，，，，，，ms；；；；；；

　　SC——测试仪丈量值，，，，，，ms；；；；；；

　　SB——标定功夫，，，，，，ms。。。。。。。。

05作为挨次丈量

　　将丈量圆盘和传感器固定在尺度的圆周运动台上，，，，，，通过圆周运动检测圆盘、传感器和丈量回路组成的系统误差。。。。。。。。误差按式7推算：

……7

　　式中：

　　γΔ——仪器丈量误差；；；；；；

　　γC——仪器丈量值；；；；；；

　　γB——仪器尺度值。。。。。。。。
