直流电压互感器通常用在高压直流输电中，，，，，，在直流电网中，，，，，，用于高压与丈量仪器电气隔离，，，，，，以保障工作人员和二次设备的安全。。。。。。。本文描述直流电压互感器的计量步骤，，，，，，供各人参考。。。。。。。

一直流电压传感器道理图

　　直流电压互感器用于丈量换流站、逆变站的极线和中性线的直流电压。。。。。。。直流电压互感 器的通用道理图见下图。。。。。。。

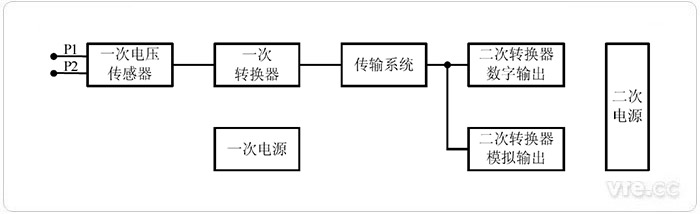

直流电压互感器通用道理图

二电压比力法计量直流电压传感器

　　凭据《JJG26-2013 直流电压互感器》划定，，，，，，检定直流电压互感器的检定点为被检直流电压互感器额定电压的 50%，，，，，，80%，，，，，，100%，，，，，，120%共 4 个点。。。。。。。若是被检直流电压互感器的技术前提还划定了其它工作电压领域，，，，，，则还应增长相应的检定点。。。。。。。

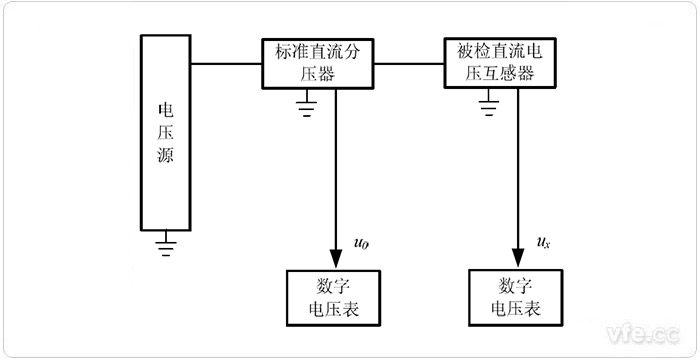

选取电压比法检定直流电压互感器的道理图

　　检定前，，，，，，应对使用的数字电压表清零，，，，，，以解除数字电压表偏置电流的影响。。。。。。。当加在被 检直流电压互感器的直流高压为检定点电压时，，，，，，用数字电压表丈量尺度直流高压分压器的 二次输出电压 u0 和被测直流互感器的二次输出电压 ux。。。。。。。被检直流电压互感器的根基误差按下式推算：

　　式中：

　　u0——尺度直流高压分压器的二次输出电压；；；；；；

　　ux——被检直流电压互感器的二次输出电压；；；；；；

　　K0——尺度直流高压分压器的标称分压比；；；；；；

　　Kx——被检直流电压互感器的标称分压比。。。。。。。

三电子式互感器校验仪检定具罕见字输出的直流电压互感器

　　被检定直流电压互感器二次具罕见字输出时，，，，，，能够采器拥有时钟同步职能的数字电子式互感器校验仪检定。。。。。。。电子式互感器校验仪检定具罕见字输出的直流电压互感器道理线路 图如图所示。。。。。。。

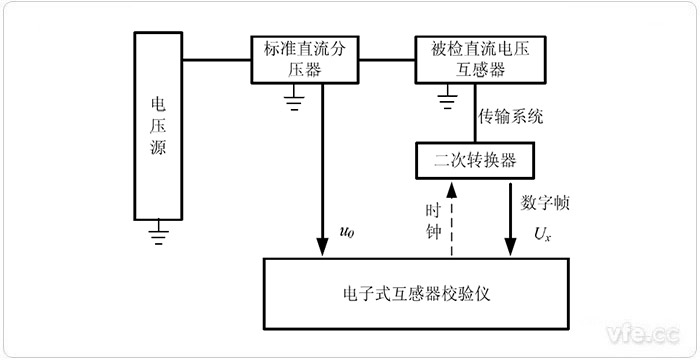

电子式互感器校验仪检定具罕见字输出的直流电压互感器的道理图

　　电子式互感器校验仪输出时钟节造被检直流电压互感器一次转换器采样，，，，，，数字输入端 口读取被检直流电压互感器二次转换器输出的数字帧。。。。。。，，，，，模拟端口读取尺度直流分压器的输 出电压，，，，，，经处置得到功夫同步的u0 与 Ux。。。。。。。其中，，，，，，u0为尺度直流分压器的二次输出电压，，，，，， Ux 为被检直流电压互感器测得的一次直流电压。。。。。。。被检直流电压互感器的根基误差按下式推算：

　　式中：

　　K0——尺度直流高压分压器的标称分压比；；；；；；

　　u0——尺度直流高压分压器的二次输出电压；；；；；；

　　Ux——被检直流电压互感器的一次电压丈量值。。。。。。。

---
