对于光伏发电系统来说光伏逆变器效能是一个极其沉要的参数，，，，，，同样，，，，，，光伏逆变器效能测试也是逆变器机能测试中一个沉要检测项目。。。。。。光伏逆变器效能蕴含最大功率点跟踪效能、转换效能，，，，，，本文凭据国标要求对光伏逆变器效能测试中转换效能测试、最大功率点跟踪效能测试内容及测试平台进行具体介绍。。。。。。

一光伏逆变器逆变效能要求

　　凭据NB/T 32004光伏发电并网逆变器技术规范要求不带隔离变压器型逆变器的转换效能最大值应不低于96%，，，，，，带隔离变压器型逆变器的转换效能最大值应不低于94%。。。。。。

　　注：

　　最大功率点跟踪效能：凭据分歧辐照强度G和组件温度T，，，，，，保障从光伏方阵中得到最大的功率输出PMPP。。。。。。

　　转换效能：有效的将可利用的直流功率PDC转换成互换功率PAC。。。。。。

01转换效能

　　转换效能是指在划定的测试周期TM内，，，，，，光伏逆变器在互换端口输出的电能与在直流端口输入的电能的比值，，，，，，推算公式如下所示：

　　式中：

　　PAC(t)——逆变器在互换端口输出功率的瞬时价；；；；；；；

　　PDC(t)逆变器在直流端口输入功率的瞬时价。。。。。。

02光伏逆变器最大功率点跟踪效能

　　最大功率点跟踪效能效能反映了逆变器的最大功率点在PV功率个性曲线上的设置精度。。。。。。最大功率点跟踪效能分为静态效能和动态效能。。。。。。两个效能均是通过对逆变器输入端的电压和电流瞬时价采样来测定。。。。。。

　　1. 静态最大功率点跟踪效能

　　静态最大功率点跟踪效能由下列丈量值的均匀值决定：

　　其中：

　　UDC,i——逆变器输入电压的采样值；；；；；；；

　　IDC,i——逆变器输入电流的采样值；；；；；；；

　　TM——总丈量周期；；；；；；；

　　ΔT——陆续两个采样值之间的周期。。。。。。

　　静态MPPT 效能反映的是在给定静态PV 组件的个性曲线上，，，，，，逆变器调节跟踪最大功率点的精度。。。。。。

　　注：UDC,i和IDC,i必须是统一功夫的采样值。。。。。。

　　2. 动态最大功率点跟踪效能

　　静态MPPT 效能没有思考辐照强度变动及逆变器在分歧运行工作点间的过渡转换等成分，，，，，，动态MPPT效能则可用来评估逆变器暂态过程中的效能个性，，，，，，界说如下：

　　其中：

　　ΔTj——PMPP,PVS,j的采样距离；；；；；；；

　　ΔTi——UDC,i、IDC,i的采样距离。。。。。。

二转换效能测试

　　静态转换效能的检测依照下表1所示规范操作，，，，，，并且转换效能的丈量与静态最大功率点跟踪效能的丈量同时进行。。。。。。

表1：静态转换效能测试规范

光伏方阵模拟器最大功率点电压	I/U个性称	光伏方阵模拟器最大功率点功率与额定直流功率之比PMPP,PVS/PDC,N(c)
		0.05	0.10	0.20	0.25	0.30	0.50	0.75	1.00
UMPPmax（0.8UDCmax）（a）	晶硅组件
0.8UDC,N	晶硅组件
UMPPmin	晶硅组件
UMPPmax（0.7UDCmax）（a）	薄膜组件（b）
UDC,N	薄膜组件（b）
UMPPmin	薄膜组件（b）
a:两者中应拔取较低的值，，，，，，保障被测逆变器在最大功率点跟踪模式运行时没有收到直流输入电压的影响。。。。。。 b：不和薄膜组件一路工作的被测逆变器，，，，，，这些丈量点可不测量。。。。。。 c：N标示额定，，，，，，PDC,N即额定直流功率。。。。。。

　　凭据上述划定测试前提调节光伏方阵模拟器的输出个性，，，，，，待被测逆变器输出不变后，，，，，，起头丈量下列数据，，，，，，纪录功夫为10min。。。。。。

　　输入直流电压UDC；；；；；；；

　　输入直流电流IDC；；；；；；；

　　输出互换电压UAC；；；；；；；

　　输出互换电流IAC。。。。。。

　　若是被试逆变器输出一向不不变，，，，，，期待不幼于5min后，，，，，，可选取动态MPPT效能推算公式推算转换效能并填入检测汇报。。。。。；；；；；；；蛘撸，，，选取下式以及表2中的参数评估效能：

　　η=a1η1+ a2η2+ a3η3+ a4η4+ a5η5+ a6η6

　　式中：

　　a1、a2、a3、a4、a5、a6——加权因子；；；；；；；

　　η1、η2、η3、η4、η5、η6——各功率下的丈量所得静态最大效能点跟踪效能或转换效能。。。。。。

表2：加权因子和各功率等级

加权因子	A1	A2	A3	A4	A5	A6
	0.03	0.06	0.13	0.1	0.48	0.2
PMPP,PVS/PDC,N	1	2	3	4	5	6
	0.05	0.1	0.2	0.3	0.5	1

三动态最大功率点跟踪效能测试

　　动态最大功率点跟踪(MPPT)效能的测试必须依照下列法式进行。。。。。。归一化辐照强度是辐照强杜纂尺度测试前提(STC)下辐照强度的百分比，，，，，，归一化辐照强度100%标示辐照强度是25℃时1000W/㎡的辐照前提。。。。。。低辐照强杜纂中等辐照强度之间改观时的测试法式如图1所示，，，，，，中等辐照强度和强辐照强度之间改观时的测试法式如图2所示。。。。。。

01低辐照强杜纂中等辐照强度测试

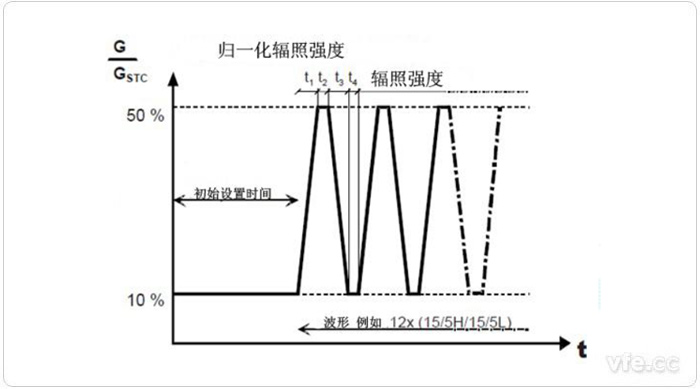

图示1：低辐照强度和中等辐照强度之间改观时的测试法式

　　注：n次循环，，，，，，每个循环蕴含上升功夫t1，，，，，，在高值上的驻留功夫t2，，，，，，降落功夫t3和最后在低值上的主流功夫t4

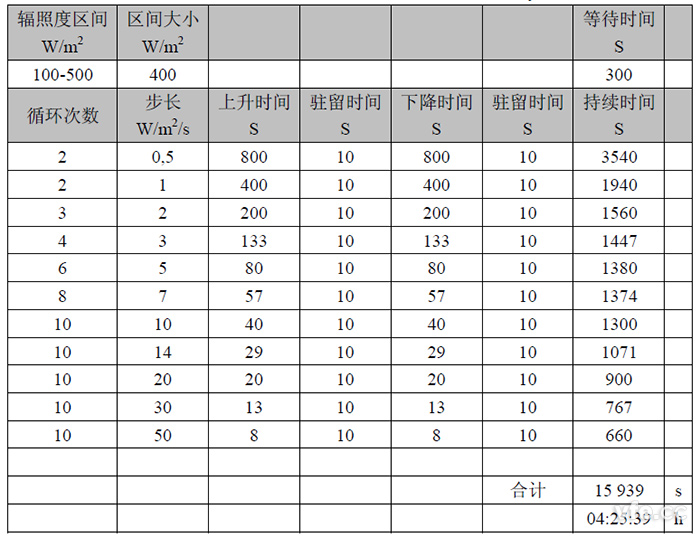

10%~50%动态最大功率点跟踪试验

02中等辐照强度和强辐照强度测试

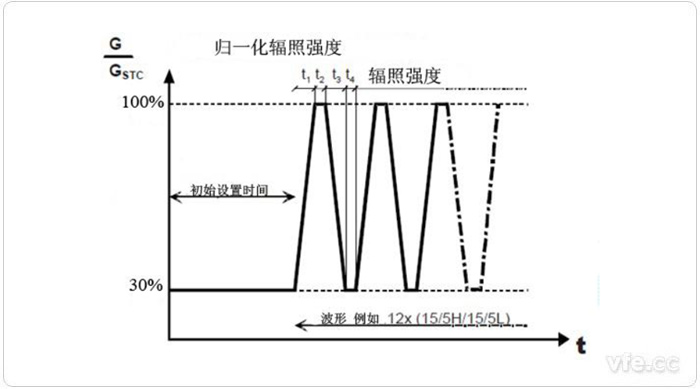

图示2：中等辐照强度和强辐照强度之间改观时的测试法式

　　注：n次循环，，，，，，每个循环蕴含上升功夫t1，，，，，，在高值上的驻留功夫t2，，，，，，降落功夫t3和最后在低值上的主流功夫t4

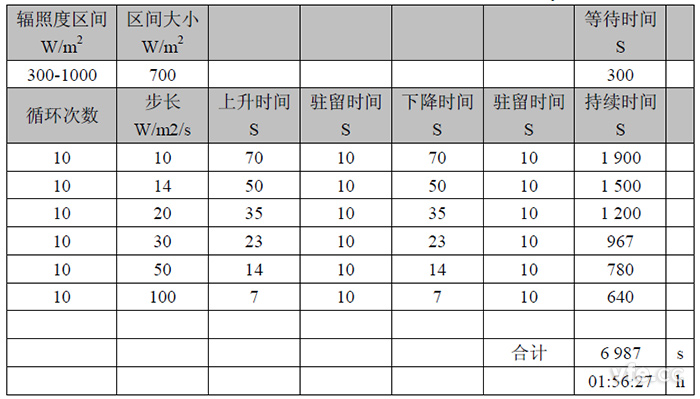

　　30%~100%动态最大功率点跟踪试验

四光伏逆变器效能测试平台

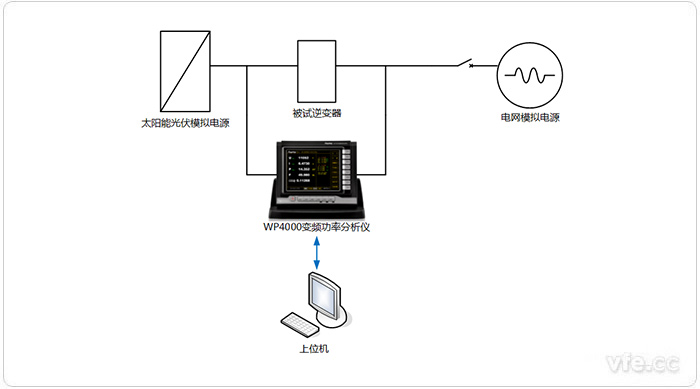

图示3：逆变器效能测试平台

　　如上图光伏逆变器效能测试平台所示，，，，，，重要由太阳能光伏模拟电源、电网模拟电源、WP4000变频功率分析仪组成。。。。。。

　　利用光伏模拟电源节造输入直流信号，，，，，，模拟太阳能电池输出的电压电流，，，，，，实现尺度要求各测点参数丈量，，，，，，测试数据通过以太网送往上位机软件，，，，，，上位机软件对数据进行分析处置，，，，，，实现试验报表输出。。。。。。
