变频电流变送器校准蕴含电流校准和相位校准，，，，，，最新颁布的《JJF 1558-2016丈量用变频电量变送器校准规范》中明确划定，，，，，，电流校准能够选取尺度表法或者尺度源法，，，，，，本文具体对电流和相位的校准步骤做具体的介绍。。。。。。。。

一电流变送器校准步骤校准点的拔取

　　电流校准点按下表拔取！。。。。。。，，，，，其频率拔取蕴含工作频率领域高低限在内的不少于5个频率点；；；；；；；延时相移的校准可在工作频率领域内的40%Ib点同步进行，，，，，，也可按用户要求拔取。。。。。。。。

电流校准点
100Ib	80Ib	60Ib	40Ib	20Ib
注：Ib为电流变送器标称电流；；；；；；；校准点0仅合用于直流输出变送器。。。。。。。。

二电流变送器电流校准步骤

01电流变送器电流校准尺度源法

　　校准接线如图1～图3所示。。。。。。。。依照选择的校准点设置尺度源的输出，，，，，，读取变送器输出值Bx，，，，，，按式(1)推算变送器误差。。。。。。。。

        (1)

　　式中：Bx——被校变送器的输出值；；；；；；；

　　Br——输入电流为Ar时，，，，，，被校变送器的输出进展值；；；；；；；

　　Bf——被校变送器的输出引用值(量程上限或者标称领域上限)。。。。。。。。

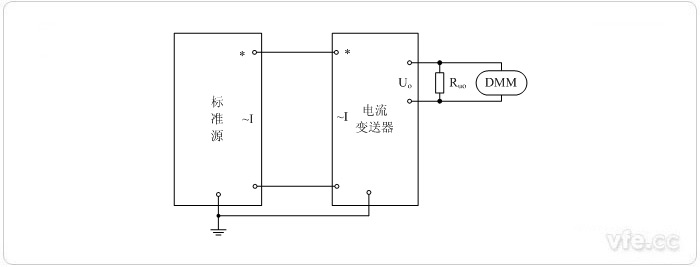

图1 电压输出型电流变送器校准接线图

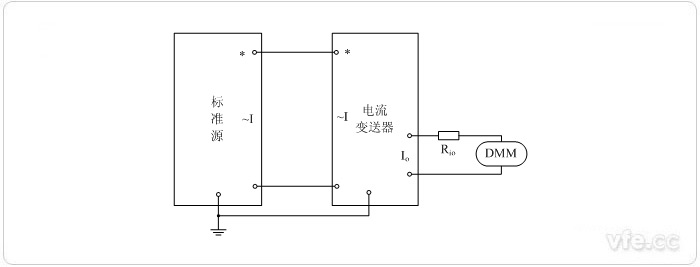

图2电流输出型电流变送器校准接线图

图3 数字输出电流变送器校准接线图

　　Ruo—电压负载电阻；；；；；；；Rio—电流负载电阻；；；；；；；DMM—数字多用表

02电流变送器电流校准尺度表法

　　校准接线如图4～图12所示，，，，，，当电流超出尺度电流表量程时，，，，，，可选取分流器或互感器扩大尺度电流表的量程。。。。。。。。依照校准点设相信号源的输出，，，，，，读取尺度电流表读数Ar和变送器输出值Bx，，，，，，按式(2)推算变送器误差。。。。。。。。

        (2)

　　式中：Bx——被校变送器的输出值；；；；；；；

　　Br——输入为KIAr时，，，，，，被校变送器的输出进展值，，，，，，KI为分压器变比，，，，，，尺度表直接丈量时KI取为1；；；；；；；

　　Bf——被校变送器的输出引用值(量程上限或者标称领域上限)。。。。。。。。

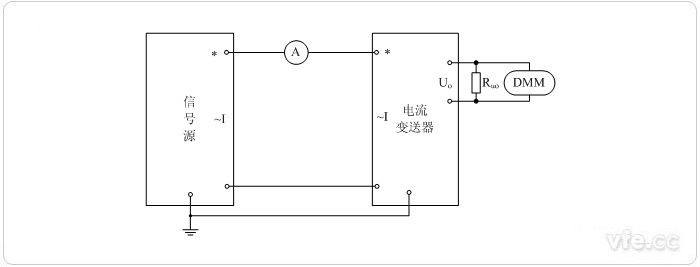

图4 电压输出型电流变送器

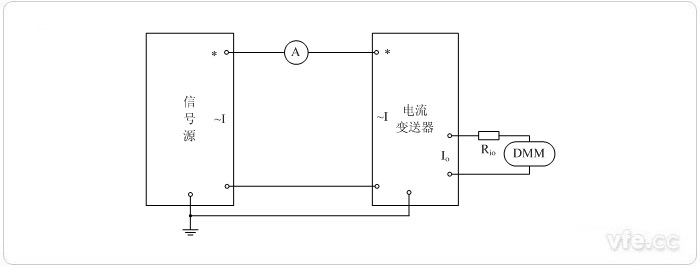

图5 电流输出型电流变送器

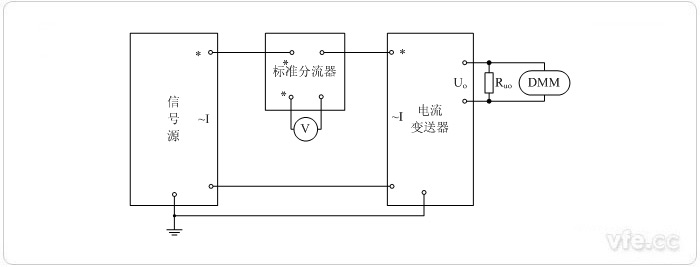

图6 电压输出型电流变送器(电阻分流器扩大尺度表量程)

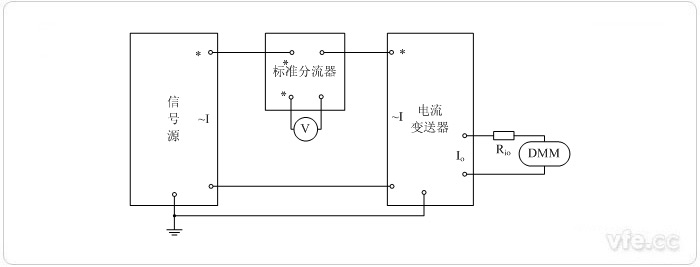

图7 电流输出型电流变送器(电阻分流器扩大尺度表量程)

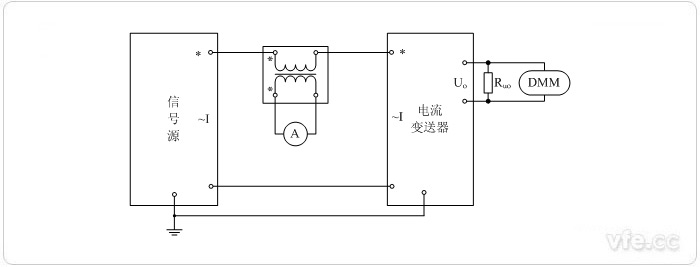

图8 电压输出型电流变送器(电流互感器扩大尺度量程)

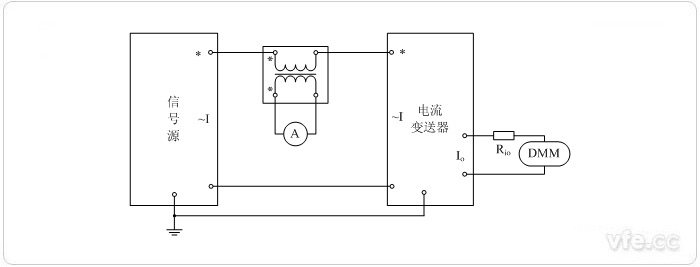

图9 电流输出型电流变送器(电流互感器扩大尺度量程)

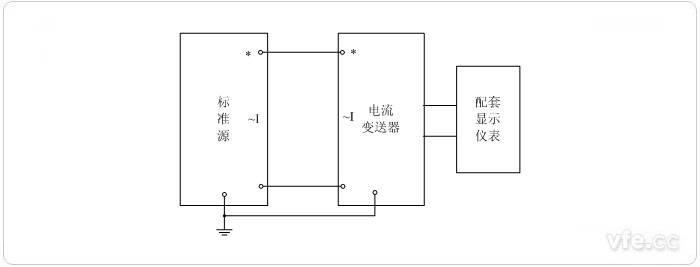

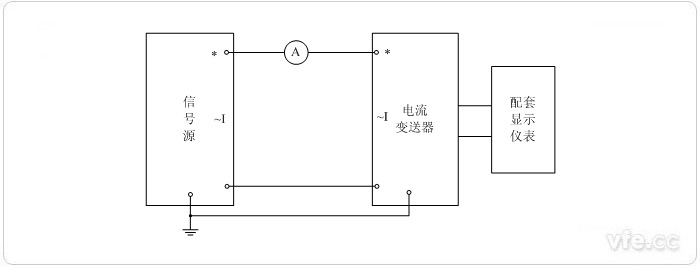

图10 数字输出电流变送器校准接线图

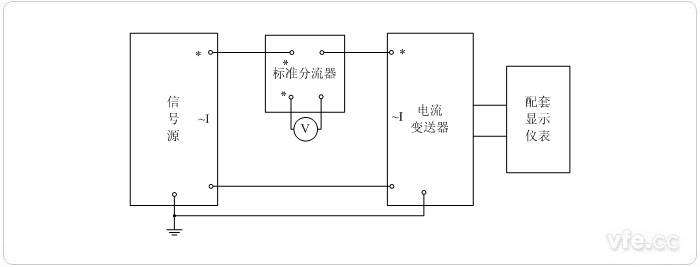

图11 数字输出电流变送器校准接线图(电阻分流器扩大尺度表量程)

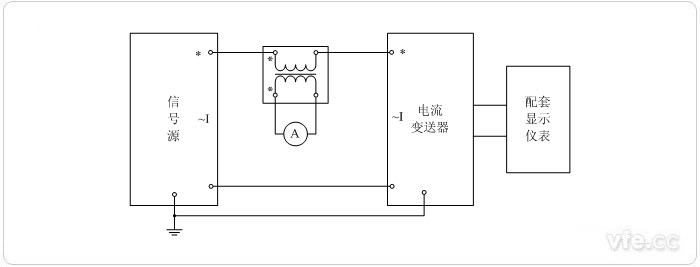

图12 数字输出电流变送器校准接线图(电流互感器扩大尺度表量程)

　　V—尺度电压表；；；；；；；A—尺度电压流;Ruo—电压负载电阻；；；；；；；Rio—电流负载电阻；；；；；；；DMM—数字多用表

三电流变送器相位校准步骤

　　延时相移校准接线如图13、图14所示，，，，，，可选取分流器将电流变换至相位计输入领域。。。。。。。。依照选择的校准点设相信号源输出，，，，，，读取相位计读数作为变送器的延时相移。。。。。。。。

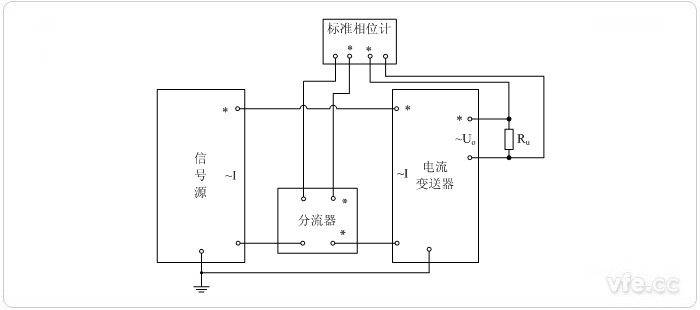

图13 互换电压输出型电流变送器(相位计选取分流器输入)延时相移校准接线图

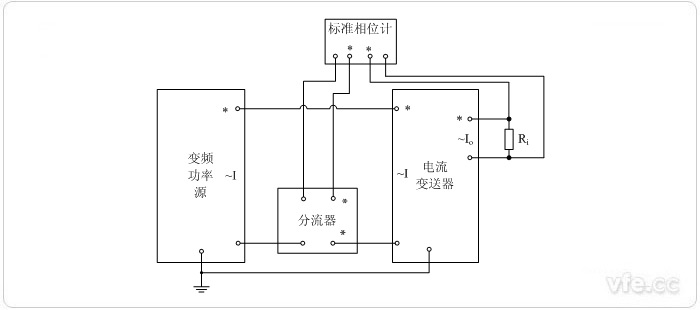

图14 互换电流输出型电流变送器(相位计选取电阻分流器输入)延时相移校准接线图

　　凭据《JJF 1558-2016丈量用变频电量变送器校准规范》，，，，，，电流变送器蕴含电压输出型、电流输出型、数字输出型三种，，，，，，当被检量程超出尺度表量程时，，，，，，必须选取电阻分流器或分流器进行量程转换。。。。。。。。《JJF 1558-2016丈量用变频电量变送器校准规范》是目前为止，，，，，，唯一对变频电量计量进行规范的国度尺度。。。。。。。。

---
