在电机试验中，，，，，，，，有时必要测定绕组的直流电阻，，，，，，，，用以校核设定值，，，，，，，，推算电机的效能及绕组的温升，，，，，，，，那么现实利用中电机绕组的直流电阻丈量通常采取哪些步骤呢？？？？？？本文针对目前重要使用的直流伏安法和电桥法两种丈量步骤进行陈述。。。。。。

一丈量电机绕组直流电阻的主张

　　异步电动机的直流电阻，，，，，，，，蕴含定子绕组、绕线式电动机转子绕组及启动变阻器等的直流电阻，，，，，，，，丈量这些直流电阻的主张，，，，，，，，是为了查抄绕组有无断线和匝间短路，，，，，，，，焊接部门有无虚焊或开焊、接触点有无接触不良等景象。。。。。。

　　绕组的阻值大幼是随温度的变动而变动的，，，，，，，，在测定绕组现实冷态下的直流电阻时，，，，，，，，要同时丈量绕组的温度，，，，，，，，以便将该电阻换算成基准工作温度下的数值。。。。。。

二丈量电机丈量步骤及分析

　　目前丈量绕组直流电阻重要选取直流伏安法和电桥法两种方式，，，，，，，，以下就别离对每种丈量步骤进行分析。。。。。。

01直流伏安法

　　丈量电源选取蓄电池或其它电压不变的直流电源，，，，，，，，为保唬；；；；；；さ缪贡恚，，，，，，可在丈量回路中串接一个保唬；；；；；；た。。。。。。丈量时，，，，，，，，先断开电压表，，，，，，，，待电流不变后，，，，，，，，再关合保唬；；；；；；た兀，，，，，，接通电压表，，，，，，，，丈量绕组两端电压，，，，，，，，丈量后应先断开电压表，，，，，，，，以防在电源断开时绕组产生的自感电动势败坏电压表。。。。。。

　　为保障足够精度，，，，，，，，电流要有肯定的数值，，，，，，，，但又不能超过绕组额定电流的20%，，，，，，，，并应尽快同时读数，，，，，，，，以免被测绕组发扰装响丈量正确度。。。。。。

　　丈量幼电阻时，，，，，，，，若思考电压表的分流电流(设电压表内阻为Rv，，，，，，，，电压表读数为U，，，，，，，，电流表读数为I)，，，，，，，，被测绕组的直流电阻为：R=U/(I-U/Rv)；；；；；；；；若不思考电压表的分流电流，，，，，，，，则R=U/I。。。。。。推算值比现实电阻值稍。。。。。。，，，，，，绕组电阻越。。。。。。，，，，，，分流电流越。。。。。。，，，，，，误差则越幼。。。。。。

　　丈量大电阻时，，，，，，，，思考到电流表内阻Ra上的压降，，，，，，，，则被测绕组的电阻为：R=(U-RaI)/I；；；；；；；；若不思考电流表的内阻压降，，，，，，，，则R=U/I，，，，，，，，推算值中蕴含了电流表的内阻，，，，，，，，比现实的电阻值稍大，，，，，，，，绕线电阻越大，，，，，，，，电流表内阻越。。。。。。，，，，，，误差也越幼。。。。。。

02电桥法

　　直流电桥是丈量直流电阻的专用仪器，，，，，，，，它分为单臂电桥和双臂电桥。。。。。。单臂电桥合用于丈量1Ω以上的较大电阻，，，，，，，，双臂电桥合用于丈量1Ω以下的较幼电阻。。。。。。

　　下面重要注明单臂电桥丈量的道理。。。。。。

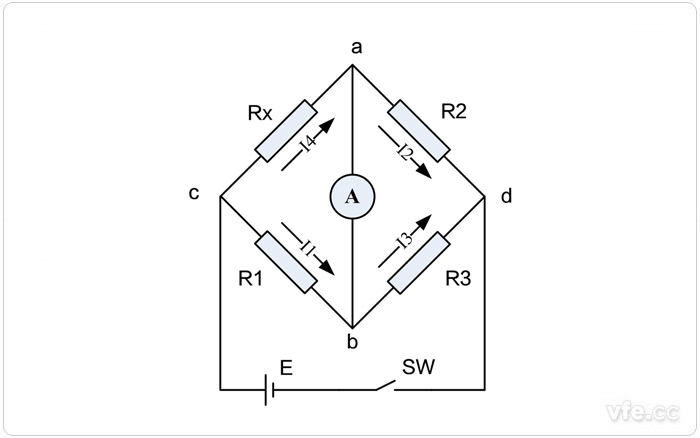

　　单臂电桥丈量直流电阻的丈量道理电路图如下所示：

图1 单臂电桥丈量电路道理图

　　图1中，，，，，，，，Rx是被测电阻，，，，，，，，R1、R2、R3是桥臂上的电阻，，，，，，，，A是检流计，，，，，，，，E是直流电源，，，，，，，，SW是开关。。。。。。

　　当检流计中的电流为零时，，，，，，，，桥式电路处于平衡状态。。。。。。则Uab=0，，，，，，，，

　　所以：Uac=Ucb。。。。。。得到I4*Rx=I1*R1 式(1)；；；；；；；；

　　同理：Uad=Ubd。。。。。。得到I2*R2=I3*R3 式(2)；；；；；；；；

　　又由于I1=I3，，，，，，，，I2=I4，，，，，，，，所以当用式(1)除以式(2)时，，，，，，，，就可得到：

　　Rx/R2=R1/R3，，，，，，，，则被测电阻Rx=R1*R2/R3 式(3)；；；；；；；；

　　电阻R2和R3的比值常配成固定的比例，，，，，，，，称为电桥的比率臂，，，，，，，，而R1称为比力臂，，，，，，，，在丈量时可凭据被测电阻的粗略估计值拔取肯定的比率臂，，，，，，，，而后调节比力臂使电桥平衡，，，，，，，，则比力臂上的数值乘以比率臂的倍数就是被测电阻的数值。。。。。。

　　从式(3)能够看出，，，，，，，，丈量的电阻与桥臂上的电阻值有关，，，，，，，，所以桥臂上的电阻的选用，，，，，，，，必必要精度高一些，，，，，，，，这也就牵扯到单臂电桥丈量时的阻值领域问题。。。。。。由于在接线上会存在一些接线电阻和接触电阻，，，，，，，，而这些问题城市或多或少的反映在所丈量出的电阻上，，，，，，，，因而单臂电桥的丈量领域不能幼于1Ω，，，，，，，，通常在1~1x106Ω之内。。。。。。

---
