本规划为3kV、6kV、10kV三相异步电机试验台技术规划，，，，，，，，此技术规划能够实现5MW以下的异步电机的型式试验以及出厂试验，，，，，，，，可以为由变频器供电的三相异步电机试验台设计提供参考。。。。。。。

一三相异步电机技术规划设计凭据

　　GB755-2008《旋转电机 定额和机能》

　　GB/T 755.2-2003《旋转电机(牵引电机之表)确定损耗和功率的试验步骤》

　　GB/T 1032-2012《三相异步电动机 试验步骤》

　　GB14549-1993《电能质量 公用电网谐波》

二三相异步电机试验台道理图

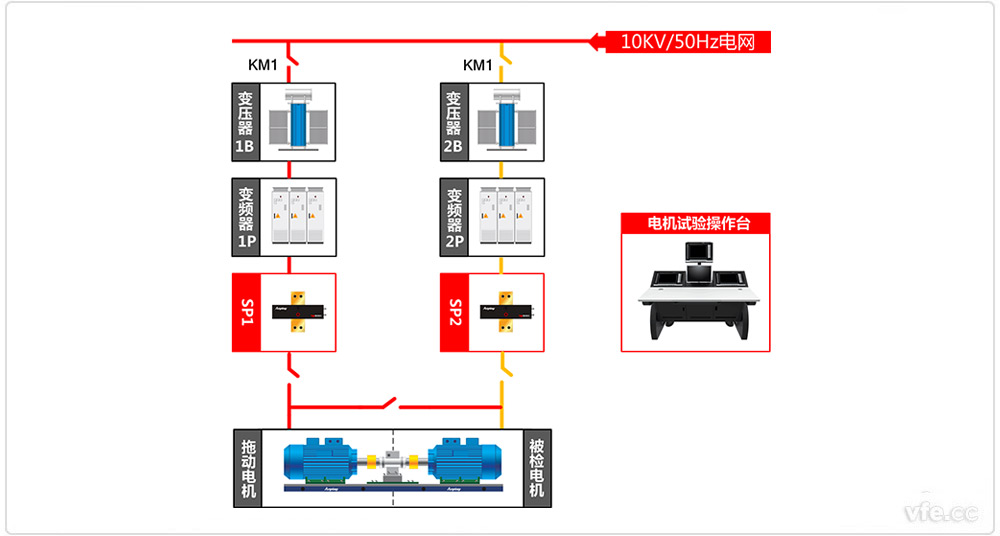

图1.三相异步电机对拖试验道理图

　　三相异步电动机容量5000kW及以下选取直接负载法进行负载温升试验。。。。。。。选取同型号、同规格两台电动机对拖方式进行。。。。。。。调节被试机供电变频器2P输出电压及频率，，，，，，，，使其为额定电压及额定频率，，，，，，，，调节拖动电机供电变频器1P输出电压为拖动电机的额定电压，，，，，，，，调节拖动电机供电变频器1P输出频率，，，，，，，，使拖动电机处于异步发电状态，，，，，，，，通过变频器1P将试验能量回馈至10kV电网。。。。。。。被试机和拖动侧经SP变频功率传器检测电压、电流、功率等电参量。。。。。。。由于本台位被、陪试机侧均有SP变频传器检测，，，，，，，，因而试验可逆。。。。。。。无需扭转任何接线，，，，，，，，只扭转调节方式即可将被试机变为陪试机，，，，，，，，陪试机改为被试机。。。。。。。

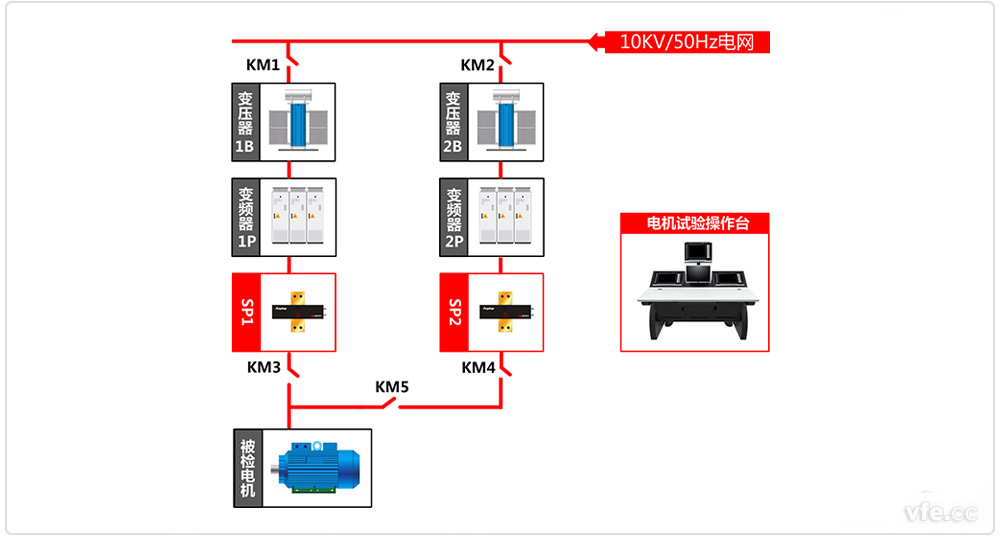

图2.三相异步电机叠频试验道理图

　　堵转试验及叠频温升试验可用单台电源进行试验。。。。。。。当堵转试验、叠频温升试验电流超过单台电源允许电流时，，，，，，，，可选取两个电源以并联运行方式进行试验，，，，，，，，扩大试验电流，，，，，，，，如图2所示。。。。。。。并联叠频温升试验时可扩大试验容量至7MW。。。。。。。由于SP变频功率传感器在试验推算机节造下可进行同步丈量，，，，，，，，并联运行试验时SP变频功率传感器可正确测出两支路的总电流及总功率。。。。。。。

三三相异步电机试验台变频器参数

　　本试验台选取高压四象限变频电源，，，，，，，，其主题是选取多个低压的功率单元串联实现高压输出。。。。。。。输出侧选取多电平移相正弦PWM 节造。。。。。。。串联型多电平高压变频器选取多个独立的低压串联实现高压输出，，，，，，，，在本试验系统中，，，，，，，，选取三档电压输出，，，，，，，，三档输出电压之间通过电压分档转换实现切换。。。。。。。

　　整流为四象限整流器，，，，，，，，容量5500kVA，，，，，，，，逆变容量为5500kVA，，，，，，，，输出电压3000V/6000V/10000V，，，，，，，，输出电流2200A/1100A/660A，，，，，，，，输出频率0~120Hz。。。。。。。？？？＝谠旆绞轿噶拷谠旒把蛊当萓/f节造，，，，，，，，变频用具备零频率同步启动电机的能力。。。。。。。具备过电压1.3倍持久运行的能力，，，，，，，，具备过电流1.2倍持久运行的能力，，，，，，，，在cosφ=0时能满容量输出。。。。。。。？？？？刹⒘诵校，，，，，，并联操作和节造轻便、靠得住。。。。。。。

　　变频器选取水冷方式，，，，，，，，冷却系统的水泵、电机和供电选取一用一备的冗余设计，，，，，，，，冷却系统具备防冻职能、防传染职能。。。。。。。

四主电量测试设计

　　本三相异步电机技术规划中SP变频功率传感器用于丈量各测点的三相电压、电流、功率、功率因数、频率、谐波等参量，，，，，，，，凭据试验要求，，，，，，，，电量测试点选取东升国际官网出产的SP103102C型AnyWay宽带功率传感器6台，，，，，，，，用于被试、陪试侧三相电压、电流、功率、功率因数、谐波等电参量的测试。。。。。。。被试、陪试侧均有丈量传感器，，，，，，，，便于被试与陪试机的转换，，，，，，，，提高试验效能。。。。。。。当不做对拖试验时也可同时做两台电机的出厂试验之用。。。。。。。

五辅助参量测控设计

　　辅助参量的丈量部门重要蕴含温度、湿度、转速、扭矩、油压、水压、流量等参量的测试。。。。。。。？？？＝谠觳棵胖匾毯纪寡箍毓裰锌氐慕谠臁⑿藕呕丶欤，，，，，，电扇、加热器等所有节造开关的节造。。。。。。。鉴于测控参量种类繁多，，，，，，，，测控点比力分散，，，，，，，，现场电磁环境复杂等成分。。。。。。。辅助参量的测控选取东升国际官网出产的DMC300散布式测控系统，，，，，，，，DMC300散布式测控系统以其个性化的设计、数字前端、独立式子站、总线传输、集中式治理等特点，，，，，，，，被宽泛利用于工程现场的开关量监测与节造、各辅助参量的丈量。。。。。。。

　　各散布式子站选取就近式装置方式，，，，，，，，直接靠近被测信号，，，，，，，，预防传输滋扰，，，，，，，，子站通过RS-485或者光纤总线与主站进行通讯，，，，，，，，由主站对子站进行集中治理。。。。。。。主站与上位机之间通过RS-232接口进行通讯，，，，，，，，所有测试数据全数显示与DCCS2012散布式测控系统软件界面上，，，，，，，，实现对系统的运行状态进行监督与操作节造，，，，，，，，极大的提高了用户对整个测控系统的认知性及操控性。。。。。。。

　　散布式测控系统能够通过上位机设置有关互锁关系、报警高低限阀值、安全链节造等，，，，，，，，实现开关的联锁、报警提醒、；；；；；；；；さ戎澳。。。。。。。

六试验节造台

　　试验节造台是实现电机试验的操作和节造平台，，，，，，，，它由上位机、试验软件、打印机、WP4000变频功率分析仪等设备组成。。。。。。。实现对试验数据进行采集、分析、治理，，，，，，，，在线或者离线(必要数据库服务器)天生试验报表，，，，，，，，为用户提供敦睦的人机界面。。。。。。。

　　试验台面上除建设垂危终场按钮、有关急停/复位按钮(按用户需要)表，，，，，，，，根基不建设其他手动操作按钮，，，，，，，，试验操作由用户通过主节造软件实现。。。。。。。

　　试验节造台的所有上位机建设VGA分配器，，，，，，，，宽带功率分析仪自带VGA扩大，，，，，，，，能够将试验节造台位上肆意2台上位机的显示界面或者2台宽带功率分析仪的数据界面显示于现场的47寸液晶显示屏上，，，，，，，，便于用户进行试验演示，，，，，，，，数据旁观等操作。。。。。。。

七试验过程节造及试验软件

01试验过程节造

　　试验过程节造由散布式开关量测控子站及上位机软件组成，，，，，，，，用户能够通过推算机操作界面快捷矫捷的实现设备的组态，，，，，，，，蕴含电源节造、并联和解并节造、开关柜的节造等。。。。。。。

　　节造系统针对各项试验项主张试验要求，，，，，，，，节造数字电源的输出，，，，，，，，并从宽带功率测试系统及散布式测控系统获得电机的电参量和各环境参量，，，，，，，，在试验项目划定的功夫内对被试电机的端电压、电流、转速、功率、转矩等参量形成关环或开环节造，，，，，，，，实现技术要求中的试验项目，，，，，，，，使整个试验系统达到用户配置必要。。。。。。。

02试验报表软件

　　试验报表软件的主张是纪录试验过程中的各类状态及数据、供运算分析使用，，，，，，，，并凭据试验主张天生有关的曲线、报表等。。。。。。。

　　试验报表软件贯通整个试验过程的各类参数显示、纪录、报警及尝试了局的统计分析。。。。。。。试验过程中的任何参数除了仪表显示表，，，，，，，，还提供实时波形和趋向曲线等展示方式，，，，，，，，方便用户直观的相识、分析整个尝试过程。。。。。。。

　　系统自动实时纪录尝试过程中的所有试验参数，，，，，，，，通过数值报表、波形回放等职能可在试验实现后再现试验过程的任一时刻任一参数的状态。。。。。。。预防纪录不全造成的沉复尝试。。。。。。。试验报表选取自主矫捷的二维表格，，，，，，，，可对单次及屡次的尝试了局参数进行方便的选择、比力和统计。。。。。。。

---
