对电压的丈量是工业出产中最为沉要的方面之一，，，，，好比：电能在出产、输送、分配和使用的各个环节中，，，，，必须对电能质量、各类电气设备及电路的运行状态进行监督、节造和治理，，，，，另表也通过对电压状态的监督来实现对电力系统的节造和治理。。。。。。。

　　电压的丈量设备重要有：电磁式电压互感器、霍尔电压传感器、分压式电压传感器以及新型电压传感器。。。。。。。

一电磁式电压互感器

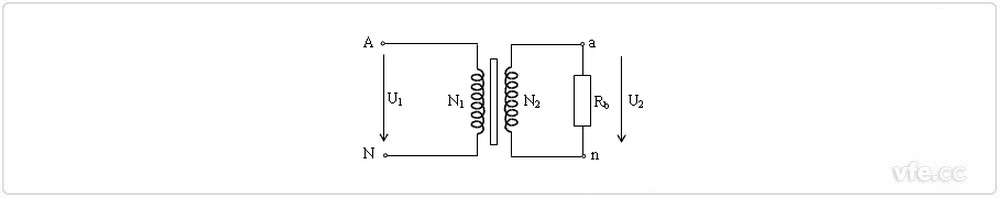

　　电磁式电压互感器的道理和变压器是类似的，，，，，由铁芯、原边线圈、副边线圈组成，，，，，原边并联接入丈量线路，，，，，当原边线圈上施加一次电压U1时，，，，，副边线圈会感应出二次电压U2。。。。。。。丈量仪表对二次电压U2的丈量，，，，，即可得到被测线路的电压U1。。。。。。。

　　电压互感器实现了对原边电压的隔离丈量，，，，，但是由于其基于变压器的道理，，，，，存在着很多的显著缺点：

　　1、当原边必要丈量高电压时，，，，，电压互感器的受到线圈的匝数以及铁芯大幼的造约，，，，，体积将会做得极度大。。。。。。。

　　2、电压互感器存在电感线圈和铁芯，，，，，所以其频带不宽，，，，，通常只能用于工频50Hz或其它额定频率丈量，，，，，并且拥有谐振、输出端不能短路等问题。。。。。。。

图1 电压互感器道理图

二霍尔电压传感器

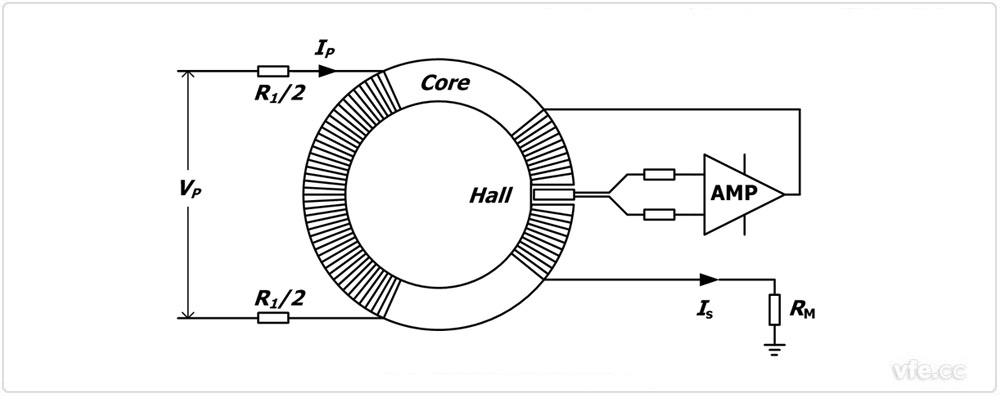

　　霍尔电压传感器重要蕴含低级线圈、磁环、次级线圈、放大电路及与低级线圈串联的限流电阻R。。。。。。。原边电压通过表置或内置电阻，，，，，将电流限度在毫安级，，，，，此电流经过多匝绕组之后，，，，，经过磁环将原边电流产生的磁场被气隙中的霍尔元件检测到，，，，，并感应出相应电动势，，，，，该电动势经过电路调整后反馈给赔偿线圈进而赔偿，，，，，该赔偿线圈产生的磁通与原边电流(被测电压通过限流电阻产生)产生的磁通大幼相称，，，，，方向相反，，，，，从而在磁芯中维持磁通为零。。。。。。；；；；；；；舳缪勾衅鞯牡览砣缤2所示。。。。。。。

图2 霍尔电压传感器道理图

　　霍尔电压传感器也存在着缺点：丈量电压等级越高，，，，，传感器的带宽越窄。。。。。。。例如：某款6400V霍尔电压传感器的带宽仅700Hz，，，，，当用于变频电量丈量时，，，，，局限性极度大。。。。。。。

三分压式电压传感器

　　分压式电压传感器有电阻分压式和电容分压式，，，，，将低级电压直接转化为丈量仪表可用的低电压信号。。。。。。。电阻分压式由于没有谐振问题，，，，，机能优于电容式分压器。。。。。。。

　　电阻分压式电压传感器与电磁式电压互感器相比，，，，，没有铁芯磁鼓和的弊端，，，，，并且允许短路。。。。。。。

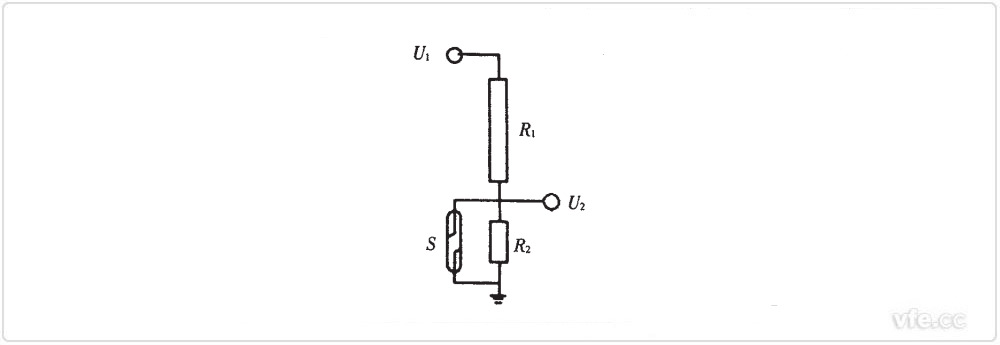

　　分压器由高压臂电阻R1和低压臂电阻R2组成，，，，，电压信号在低压侧丈量，，，，，为预防低压部门出现过电压，，，，，；；；；；；；ざ次侧丈量装置，，，，，必须在低压电阻上加装一个放电管或稳压管，，，，，使其放电电压刚好略幼于或蹬宗低压侧允许的最大电压。。。。。。。其中U1为高压侧输入电压，，，，，U2为低压侧输出电压，，，，，分压器道理如图3所示。。。。。。。

图3 电阻分压式电压传感器道理图

　　电阻分压式电压传感器的弊端：

　　1、对分压电阻要求拥有不变的温度个性、较幼的阻值误差、高的耐压值。。。。。。。

　　2、分压器的高压电阻与周围的地电位物体存在电势差，，，，，会产生分压器对地的杂散电容，，，，，造成误差。。。。。。。必要对高压端作相应的屏蔽措施。。。。。。。

　　3、分压丈量模式，，，，，高压侧与低压侧没有隔离，，，，，存在安全隐患，，，，，必要相应的；；；；；；；ご胧。。。。。。。

四新型数字式电压传感器

01光纤电压传感器

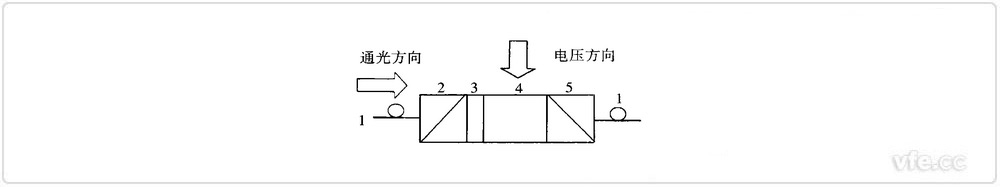

　　光纤电压传感器是基于电光效应，，，，，在电场或电压的作用下透过某些物质(如电光晶体)的光会产生双折射，，，，，而双折射两光波之间的相位差与表施电压(即被测电压)成正比，，，，，通过的鉴相器检测光波相位差来实现对表电压的丈量。。。。。。。道理如图4所示。。。。。。。其中，，，，，1为光纤，，，，，2为起偏器，，，，，3为玻片，，，，，4为电光晶体，，，，，5为检偏器。。。。。。。

图4 光纤电压传感器道理图

　　光功率的颠簸、温度的变动对丈量都存在分歧水平的影响;且传感器结构复杂，，，，，所要求的工艺水平较高，，，，，持久运行的靠得住性和不变性也是必要解决的问题。。。。。。。

02组合式电压电流传感器

　　随着科学技术的发展，，，，，出现了将电流、电压传感器集于一身的组合式电流电压传感器。。。。。。。组合式传感器结合了现代传感器技术、数字技术与光纤通讯技术，，，，，同时采集电流、电压信号，，，，，在传感器内部实现将模拟量转换为数字量，，，，，通过光纤输出。。。。。。。其中以东升国际官网电气SP系列变频功率传感器为代表。。。。。。。

图5 SP变频功率传感器道理图

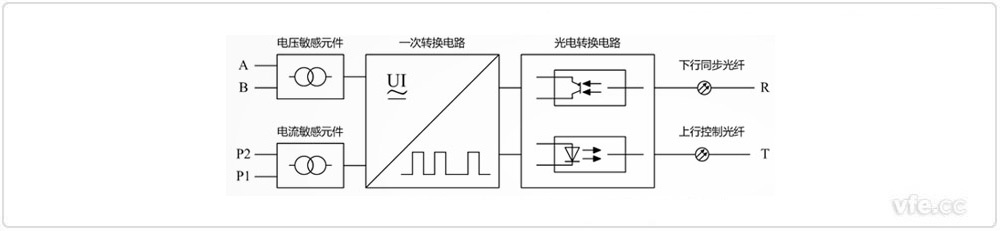

　　SP变频功率传感器重要蕴含电压敏感元件、电流敏感元件、一次转换电路、隔离工作电源、光电转换电路及光纤传输系统等组成。。。。。。。电压敏感元件及电流敏感元件接管来自一次线路的高电压、大电流信号，，，，，变换为一次转换电路能够接受的低电压、幼电流模拟信号，，，，，一次转换电路将模拟信号转换为数字信号，，，，，数字信号经过光电转换电路通过光纤传输系统与数据处置及显示单元通讯。。。。。。。

　　随着变频调速技术在电机驱动中的利用越来越广，，，，，互感器已经无法应对变频电量的丈量。。。。。。。相对于其它大局的电压传感器而言，，，，，SP变频功率传感器拥有宽频带、交直流两用、电磁兼容性强、隔离机能好、丈量精度高、机能不变蹬着点，，，，，成为变频电量计量的重要丈量装置。。。。。。。

---
