罗氏线圈(Rogowski线圈)又叫电流丈量线圈、微分电流传感器，，，，，，，重要用于丈量互换电流。。。。。。。罗氏线圈工作道理是线圈骨架萦绕被测导体，，，，，，，导体周围的磁场会随着导体中电流的扭转而扭转，，，，，，，骨架上的漆包线会因而感应出电动势。。。。。。。凭据数学推导，，，，，，，该电动势与导体中电流的导数成正比，，，，，，，而比例系数跟线圈匝数、骨架横截面、磁导通率蹬仔关，，，，，，，将该电动势积分运算后可还原导体中的电流。。。。。。。一个齐全的罗氏线圈电流丈量系统应该蕴含一个线圈和一个积吩祺，，，，，，，下面我们通过对线圈及积吩祺的介绍，，，，，，，让各人对罗氏线圈工作道理有一个详尽的相识。。。。。。。

一罗氏线圈工作道理

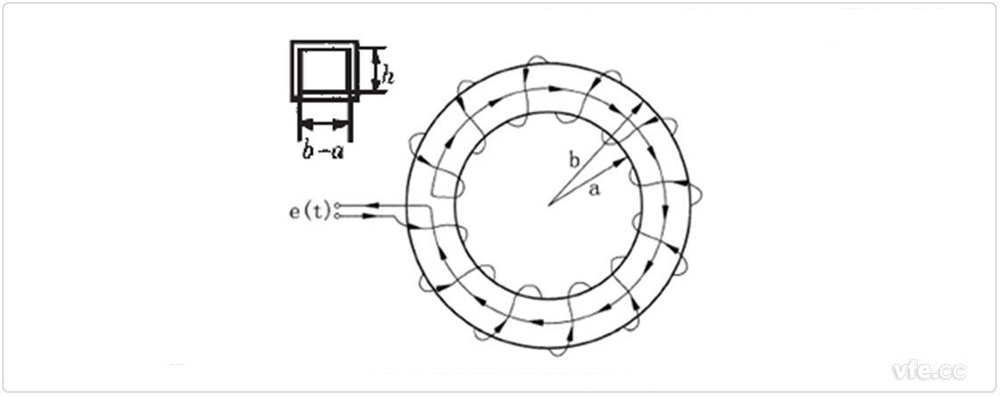

图示：罗氏线圈探头根基结构道理示意图

　　罗氏线圈是一种空心环形的线圈，，，，，，，有柔性和硬性两种，，，，，，，能够直接套在被丈量的导体上来丈量互换电流。。。。。。。其设计根基道理如上图所示：

　　罗氏线圈丈量电流的理论凭据是法拉第电磁感应定律和安培环路定律，，，，，，，当被测电流沿轴线通过罗氏线圈中心时，，，，，，，在环形绕组所包抄的体积内产生相应变动的磁场，，，，，，，强度为H，，，，，，，由安培环路定律得：

　　∮H·dl=I(t)

　　由B=μH，，，，，，，e(t)=dΦ/dt，，，，，，，Ф=N∫B·dS，，，，，，，e(t)=M·di/dt，，，，，，，得：

　　其截面为矩形时，，，，，，，互感系数M和自感系数L别离为：

　　M=μ0Nhln(b/a)/2π

　　L=μ0N^2hln(b/a)/2π

　　上式中，，，，，，，H为线圈内部的磁场强度，，，，，，，B为线圈内部的磁感应强度，，，，，，，μ为真空磁导率，，，，，，，N为线圈匝数，，，，，，，e(t)为线圈两端的感应电压a、b别离为线圈横截面的内表径，，，，，，，h为截面高度。。。。。。。由此可见，，，，，，，线圈一按时，，，，，，，M为定值，，，，，，，线圈的输出电压与di/dt成正比。。。。。。。

二积吩祺工作道理

　　若想正确将罗氏线圈的线圈感应电动势输出还原为丈量的互换电流i，，，，，，，还必须加一个反相积分电路。。。。。。。因罗氏线圈感应出的电压很幼，，，，，，，为了放大该感应电压，，，，，，，须在积吩祺前面加一放大电路。。。。。。。唬；；；；；；质且桓黾瘸烈幕方，，，，，，，被还原的信号极度幼，，，，，，，为方便丈量，，，，，，，先将信号放大再积分，，，，，，，这样一方面能够增大还原信号，，，，，，，另一方面，，，，，，，电容的存在能够过滤掉不用要的滋扰。。。。。。。唬；；；；；；造魍ü月奘舷呷Ω杏Φ缪沟姆糯蠛突执χ，，，，，，，可还原出所丈量的互换电流。。。。。。。放大积分电路道理图如下所示：

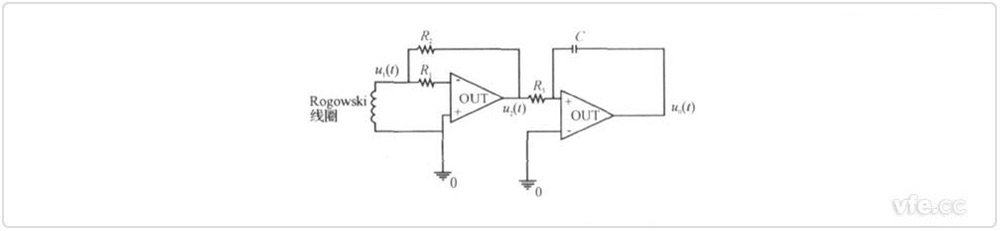

图示：放大积分电路道理示意图

---
