一双通路旋转变压器的组成

　　旋转变压器宽泛利用于角度地位的丈量，，，，，，，对于航空航天、船舶、刀兵、精密机械等需要高精度节造的领域，，，，，，，双通路旋转变压器应运而生。。。。。

　　双通路旋转变压器由单对极旋转变压器和多级旋转变压器组合组成(根基都为正余弦旋转变压器)，，，，，，，设计在统一套定、转子铁心中，，，，，，，而别离有自己的单极绕组和多极绕组。。。。。其中的单对极(两极)旋转变压器由于丈量精度低，，，，，，，被称为粗通路、粗机，，，，，，，多级旋转变压器由于丈量精度高，，，，，，，被称为精通路、精机。。。。。通过粗机、精机组合实现360°机械角度的高精度丈量，，，，，，，它能够使检测角度地位精度从角分级提高到角秒级。。。。。双通路旋转变压器电气道理图如图1所示。。。。。

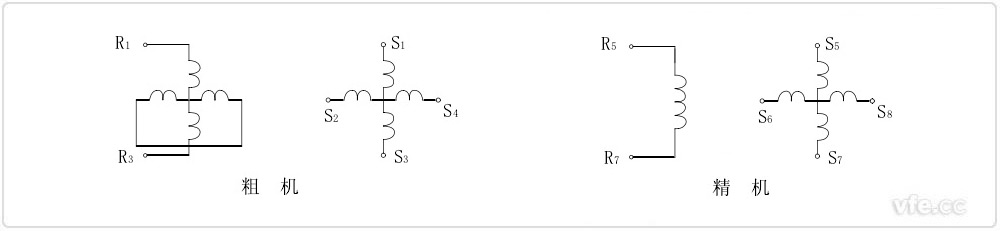

　　图1 双通路旋转变压器电气道理图

　　R1R3为粗机原边励磁输入，，，，，，，S2S4 、S1S3是粗机副边正余弦电压输出。。。。。R5R7为精机原边励磁输入，，，，，，，S6S8、S5S7是精机副边正余弦电压输出。。。。。

二双通路旋转变压器高精度的道理

　　多对极旋转变压器和单对极旋转变压器的工作道理一样，，，，，，，只是输出电压的周期分歧而已。。。。。例如单对极旋转变压器和P对极旋转变压器，，，，，，，当转子旋转一周360°时，，，，，，，单对极旋变输出电压的周期为360°，，，，，，，P对极旋变输出电压的周期为360°/P。。。。。也就是说，，，，，，，转子旋转的机械角度θ，，，，，，，精机输出信号的电气角度为Pθ。。。。。

　　即：电气角=极对数P*机械角θ

　　多极旋转变压器把电气角度放大了P倍，，，，，，，提高了对转子旋转角度的分辨率，，，，，，，这样就大大提高了由多极旋变组成的双通路转变压器测角精度。。。。。

三双通路旋转变压器电压输出方程

　　当原边励磁电压为Um时(粗机、精机共励磁输入)。。。。。

　　粗机副边输出电压：

　　US1S3=K1*Um* cosθc

　　US2S4=K1*Um* sinθc

　　精机副边输出电压：

　　US5S7=KP*Um* cosPθj

　　US6S8=KP*Um* sinPθj

　　θc为粗机丈量角度；；；；；；；

　　θj为精机丈量角度；；；；；；；

　　K1为粗机变压比；；；；；；；

　　KP为精机变压比；；；；；；；

　　通常粗机、精机变压比K1=KP。。。。。

　　粗角度地位丈量由单对极旋转变压器实现，，，，，，，精角度地位丈量由多极旋转变压器实现，，，，，，，当转子旋转时，，，，，，，粗、精机副边的输出电压是一个与原边励磁电压一样频率的信号，，，，，，，其幅值随着定、转子之间角度变动呈正余弦变动。。。。。

四双通路旋转变压器的检验

　　依照国度尺度提供的试验步骤，，，，，，，通常必要选频电压表、相敏指零仪、宽频电流表、感应分压器、可调电阻、可调电容、移相器、功率表等电参数测试仪表，，，，，，，还必要陪试的旋转变压器。。。。。

　　双通路旋转变压器的丈量精度高，，，，，，，对检试验需要的仪器仪表提出了更高的要求。。。。。

　　AnyWay DH2000/RE1正余弦旋转变压器综合测试仪，，，，，，，握别纷繁复杂的传统仪器，，，，，，，即可实现尺度划定的所有试验，，，，，，，并可自动出具试验汇报和合格判定。。。。。

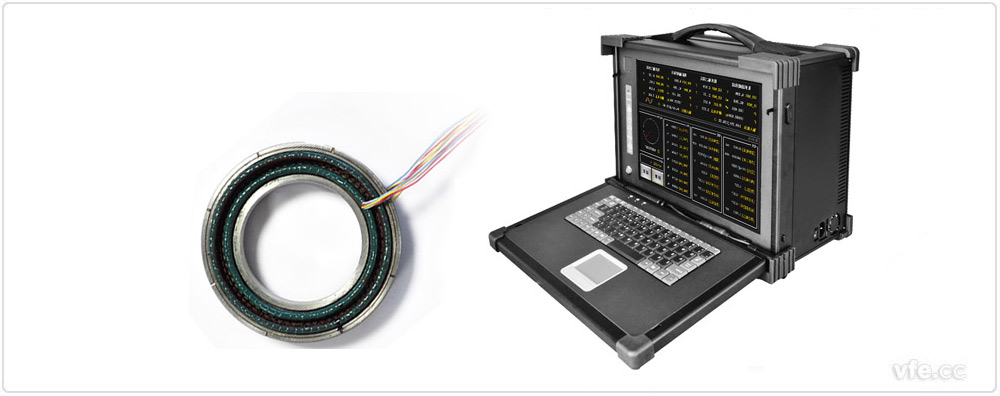

　　图2 DH2000/RE1正余弦旋转变压器综合测试仪

---
