RIGOL普源精电 MSO1104Z 示波器之拆解篇

• 浏览次数：29233次
• 颁布功夫：2014/9/9 15:10:29
• 作者：东升国际官网电气

一、RIGOL普源精电 MSO1104Z 示波器拆解之拆解表壳

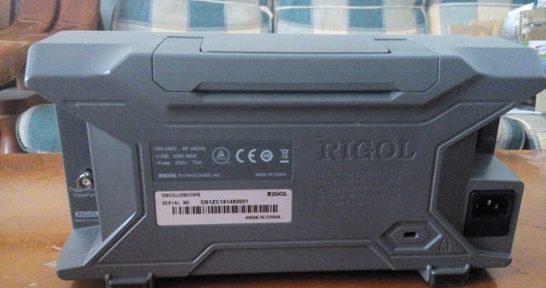

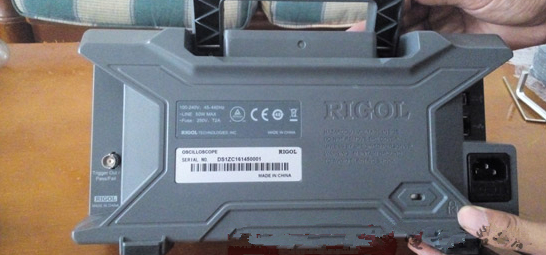

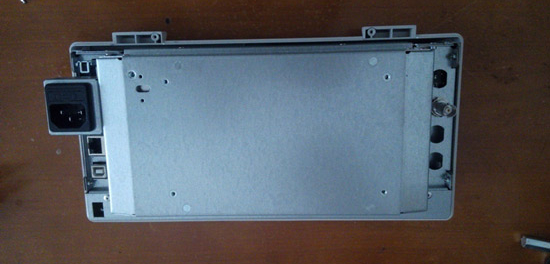

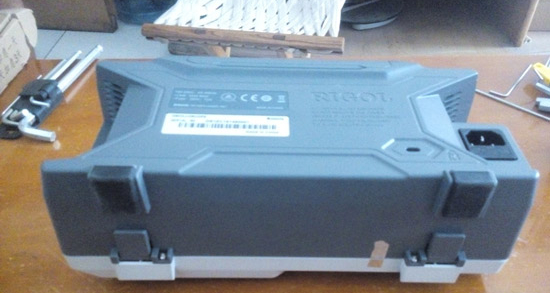

　　MSO1104Z的背面照：

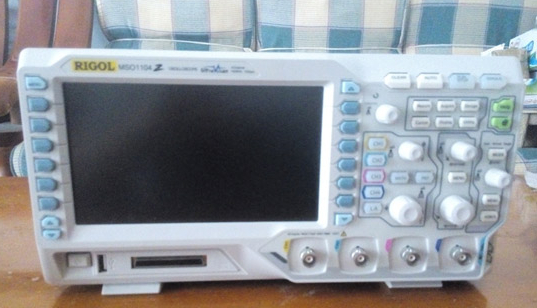

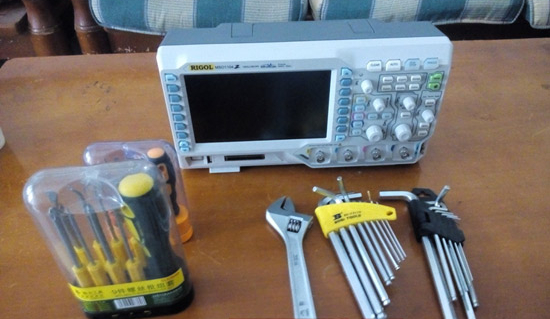

　　看完MSO1104Z的正面照和背面照，，，，，，，再看看笔者的拆解工具吧。。。。。

　　笔者的工具还算齐全吧，，，，，，，有网友看到扳手可能有疑难，，，，，，，拆解示波器会用到扳手吗?莫非是笔者想暴力拆解，，，，，，，不急，，，，，，，慢慢往下看。。。。。

　　拆解正式起头，，，，，，，先从哪里下手呢，，，，，，，首先必要把示波器的表壳拆掉，，，，，，，拆表壳笔者但是费了半天劲。。。。。，，，，，重要是有两个固定螺丝暗藏的太隐秘，，，，，，，上图看看，，，，，，，各人感触让你拆，，，，，，，你能找到吗?

　　这张可能看不明显螺丝地位，，，，，，，再来张部门特写。。。。。

　　暗藏的比力深哦，，，，，，，不外还是被笔者的发现了，，，，，，，哈哈。。。。。拆完这两个螺丝，，，，，，，还有两个螺丝就比力容易了。。。。。

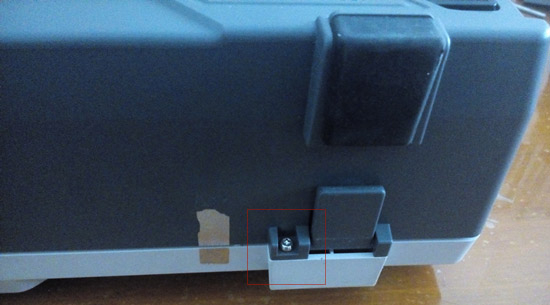

　　再来张螺丝地位特写

　　封条被笔者给撕掉了，，，，，，，这就意味着保建没有了，，，，，，，

所以来面的拆解必要很幼心才行，，，，，，，拆坏了没有人给保建了哦。。。。。

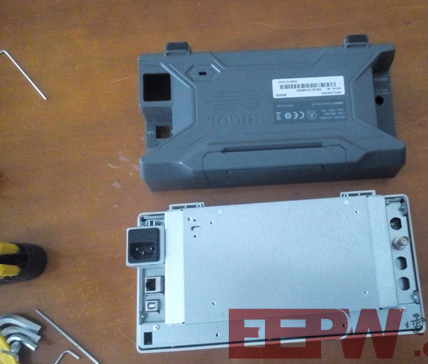

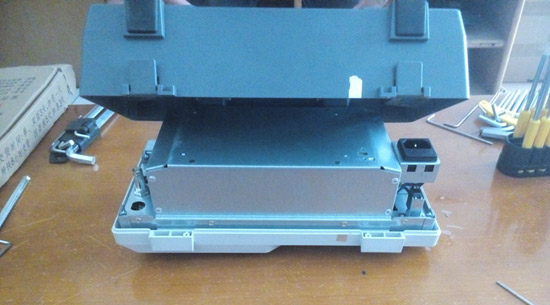

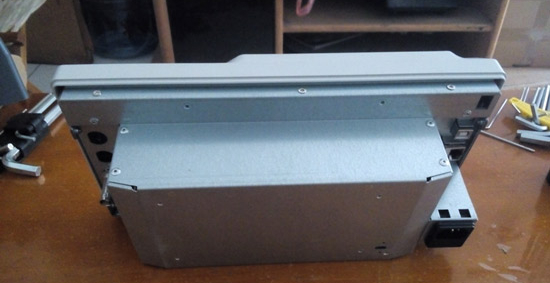

　　四个表壳固定螺丝拆下来后，，，，，，，表壳很容易就被拿下来了哦。。。。。

　　把拆掉的表壳放到一壁，，，，，，，也来张图片吧。。。。。

二、RIGOL普源精电 MSO1104Z 示波器拆解之拆解屏蔽罩

　　我们能够看到MSO1104Z的前端屏蔽罩极度低矮，，，，，，，更像是无线通讯设备的射频电路屏蔽罩。。。。。整体看MSO1104Z 的屏蔽做得极度扎实，，，，，，，电源部门有整体的屏蔽，，，，，，，减幼对前面主板的影响。。。。。整个仪器包裹严实，，，，，，，抗电磁滋扰的机能应该不错。。。。。

　　下面持续拆解，，，，，，，拆解金属屏蔽罩，，，，，，，把金属屏蔽罩周围的螺丝全数拆下来。。。。。

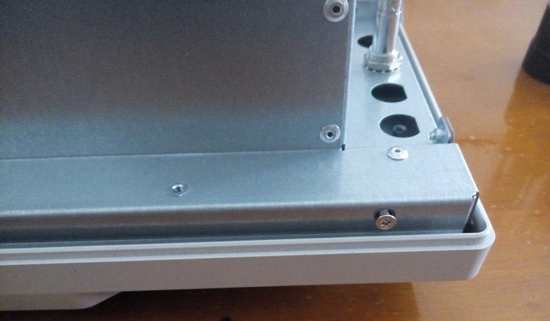

　　来张螺丝特写，，，，，，，不是通常的螺丝哦，，，，，，，是内六角的螺丝，，，，，，，好在笔者工具齐全，，，，，，，不然拆不开哦。。。。。

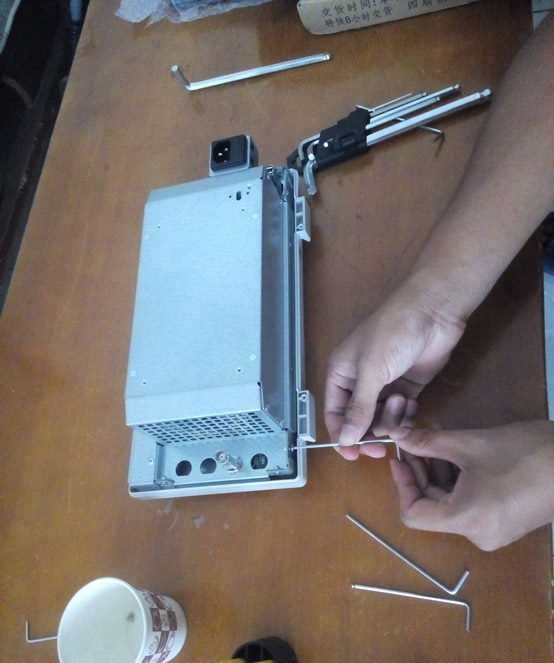

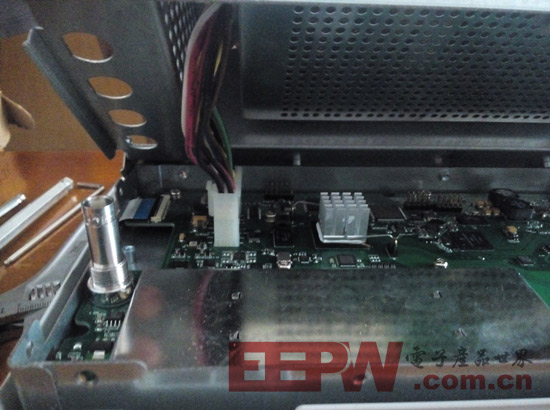

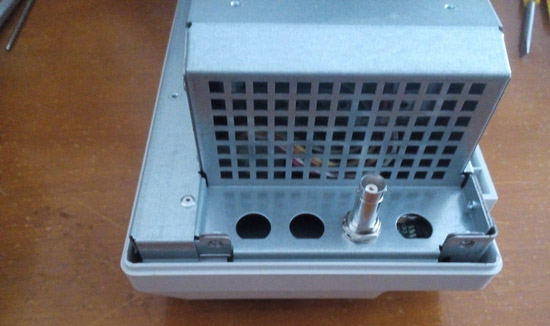

　　把螺丝全数拆下后，，，，，，，金属屏蔽罩还是拿不下来，，，，，，，找了一圈，，，，，，，原来原因在这里，，，，，，，必要用扳手把这个固定的圆圈卸掉，，，，，，，看看，，，，，，，扳手用到了吧，，，，，，，不是笔者用来暴力拆解的哦。。。。。

　　还有个问题：BNC左边的两个圈圈是干什么的?拆开后再钻研吧。。。。。

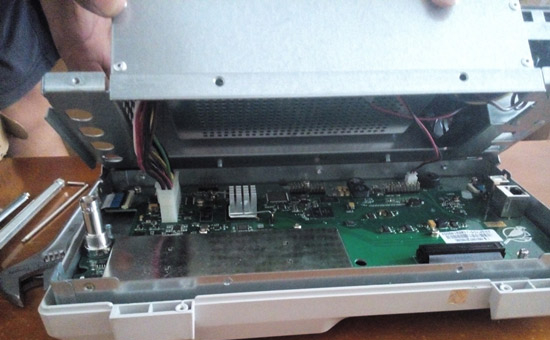

　　这样金属屏蔽罩很容易就能够拿下来了，，，，，，，不外要幼心，，，，，，，有衔接线哦。。。。。

　　首先是电源衔接线，，，，，，，电源和主板是分隔的哦。。。。。

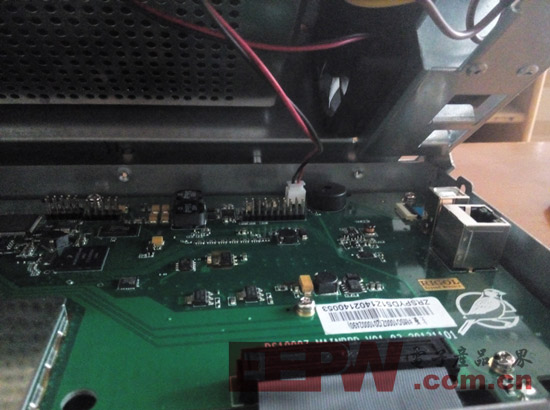

　　这条衔接线是电扇的衔接线

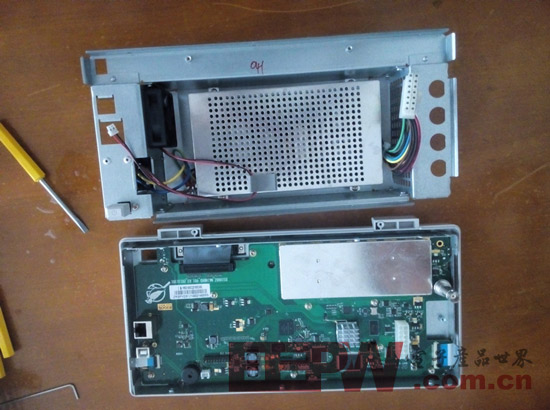

　　把两个衔接线幼心拔掉后的样子，，，，，，，一部门是电源，，，，，，，另一部门是主板。。。。。总起来看内部衔接极度简洁，，，，，，，清新。。。。。只有LCD、键盘、电源、逻辑分析仪、电扇5根衔接线，，，，，，，并且线缆地位和长度极度优化，，，，，，，没有一点疲塌的感触，，，，，，，固定的也不错。。。。。

　　电源这次就不拆了，，，，，，，把电源放在一壁，，，，，，，咱们沉点看看主板部门，，，，，，，先来张主板的图吧。。。。。我们能够看到主板PCB极度整洁，，，，，，，布局也极度合理，，，，，，，芯片数量很少，，，，，，，注明普源精电在高集成度设计方面有很大的进展。。。。。 上边一个大大的金属罩子挡住的是什么东东?从地位上看应该属于示波器的通路输入部门。。。。。很可能是模拟前端。。。。。有这样的屏蔽罩想来表界的滋扰会比力幼。。。。。；；；；；；；跽婕凼档纳杓疲，，，，，赞一个。。。。。

三、RIGOL普源精电 MSO1104Z 示波器拆解之主控芯片(FPGA)及表围芯片

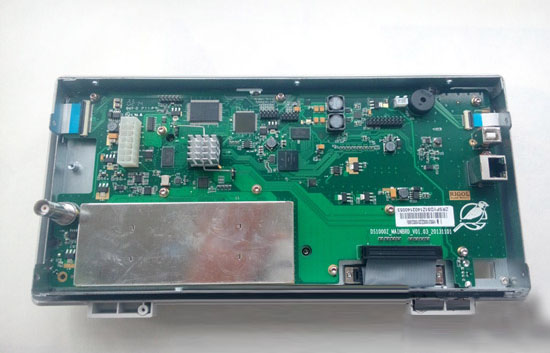

　　先来个主控板的全身照吧

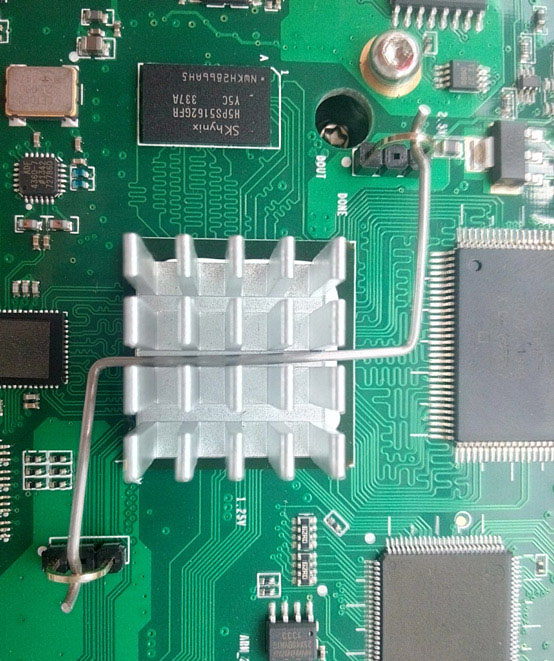

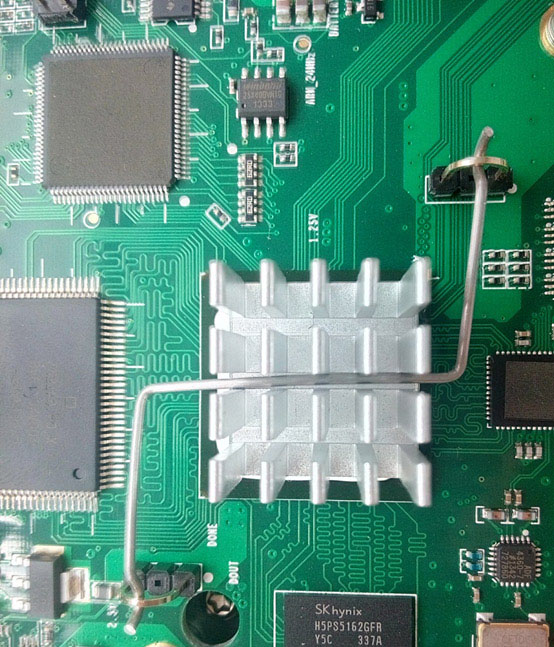

　　主板部门我们先从主控芯片看起吧，，，，，，，各人猜猜看，，，，，，，那个是最重要的芯片，，，，，，，我猜肯定是那个带着散热片的芯片吧。。。。。来张特写看看吧。。。。。

　　我们能够看到很多信号都是从这个芯片出来的，，，，，，，看来是主控芯片无疑了，，，，，，，这个主控芯片上面加了个散热片，，，，，，，散热片和芯片之间用导热硅胶固定着，，，，，，，普源精电可能不安不够牢固，，，，，，，又加了个固定装置，，，，，，，极度的可靠。。。。。，，，，，笔者用手拆了拆竟然没拆下来。。。。？？？？？蠢雌赵淳缱霾坊故羌鹊挠眯陌。。。。。由于笔者手头没有导热硅胶，，，，，，，不安把散热片拆下来后没有导热硅胶固定不好，，，，，，，以至于散热不好再烧坏芯片了，，，，，，，还是算了吧，，，，，，，别拆了，，，，，，，不拆的的话就看不到芯片型号了，，，，，，，这颗芯片据笔者揣摩应该是FPGA芯片，，，，，，，但至因而哪个系列的，，，，，，，哪个厂家的只能蹬仔机遇拆了看看啦。。。。。有兴致的网友也能够跟帖猜猜看。。。。。

　　看完这个主控芯片，，，，，，，我们看看它周围的表围芯片吧。。。。。主控芯片(FPGA)边上的有个存储器芯片为Hynix(海力士)H5PS5162GFR DDR2，，，，，，，有兴致的网友能够去官网看看这个芯片的具体参数，，，，，，，笔者以为这个示波器的24M存储深杜爪该就是由它实现的。。。。。

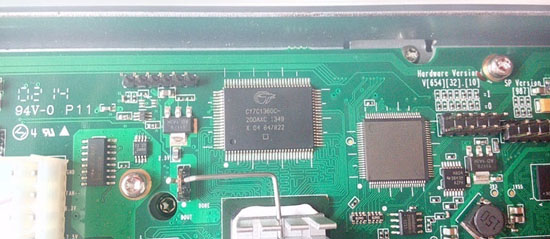

　　看完主控芯片(FPGA)边上的DDR2存储芯片，，，，，，，我们再来看看另一个存储芯片，，，，，，，型号为Cy7C1360C,这是一款赛普拉斯容量为 256K*36 的SRAM芯片，，，，，，，所有存储芯片均使用了蛇形等长布线，，，，，，，应该是为了改善时序机能。。。。。 这个芯片的作用是什么呢，，，，，，，各人能够猜猜看。。。。。

　　在上图中我们能够看到主控芯片(FPGA)边上还有一个没有芯片型号的芯片，，，，，，，来个特写看看吧，，，，，，，各人看看能不能凭据引脚或者其他信息猜出这个芯片是什么，，，，，，，作用是什么。。。。。

　　通过特写我们能够看到这个芯片的型号被打磨掉了，，，，，，，打磨的极度彻底。。。。。，，，，，不留一丝痕迹，，，，，，，看来普源精电的芯片打磨工艺也极度不错。。。。。，，，，，估计普源精电预防这款产品被此外厂商山寨采取的保密措施吧，，，，，，，估计这也无奈之举啊。。。。。

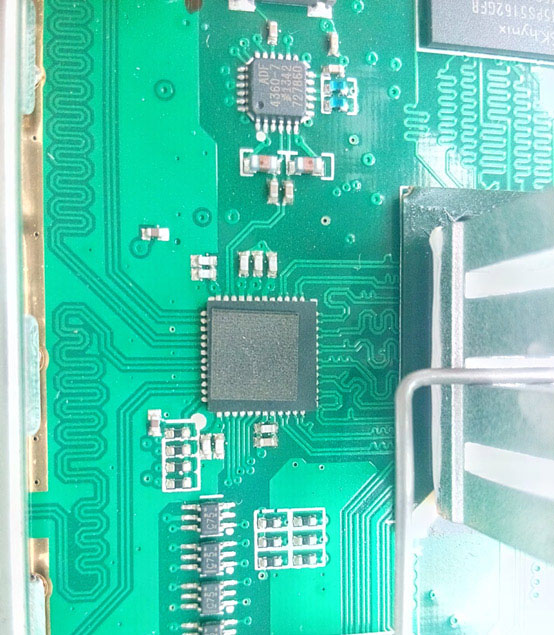

　　在主控芯片(FPGA)边上还有一颗打磨的芯片，，，，，，，咱们再一路看看。。。。。这颗芯片和主控芯片以及其它芯片之间也选取了蛇形走线，，，，，，，看样对时序要求比力高，，，，，，，是什么芯片呢?笔者猜测应该是个ADC之类的芯片吧，，，，，，，示波器里面应该不能短缺它的存在吧。。。。。另表在这颗打磨芯片的上方有个型号为ADF4360的芯片，，，，，，，笔者查了查这款芯片的资料，，，，，，，这是ADI公司2004年新推出的一款高机能的PLL芯片，，，，，，，拥有很宽的工作频宽，，，，，，，输出频率领域为：350-1800MHz。。。。。芯片ADF4360和被打磨的芯片有两根线相连，，，，，，，笔者猜测ADF4360时钟芯片应该是给被打磨芯片(ADC)提供高质量的采样时钟。。。。。MSO1104Z 示波器是采样率是1G Sa/s，，，，，，，所以你懂的。。。。。

四、RIGOL普源精电 MSO1104Z 示波器拆解之主控芯片(ARM)及表围芯片展示

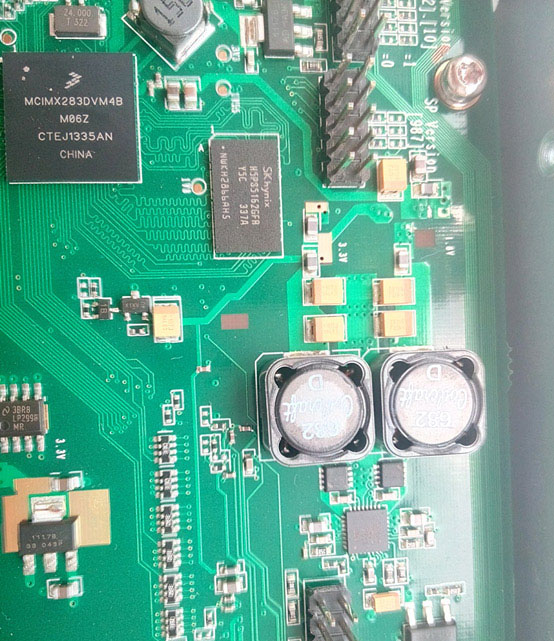

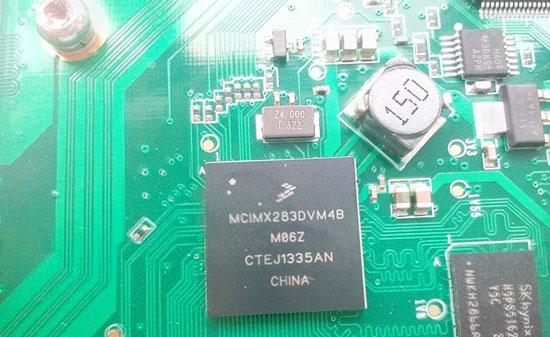

　　看完了主控芯片(FPGA)以及表围的一些芯片，，，，，，，我们再看看另一颗主控芯片。。。。。我们能够看到这是一颗Freescale (飞思卡尔)公司的iMAX283芯片，，，，，，，笔者百度了有关这个芯片的介绍，，，，，，，有兴致的能够看看，，，，，，，i.MX283 是一款低功率、高机能的多媒体利用处置器，，，，，，，专为通用嵌入式工业节造和消费电子市场而优化。。。。。i.MX283内核选取飞思卡尔急剧的、久经验证的、高能效ARM926EJ-S?内核, 频率高达454 MHz。。。。。

　　Freescale iMAX283芯片也表挂了一颗DDR2芯片，，，，，，，上面的图片对于DDR2的型号可能不太清澈，，，，，，，能够看下图。。。。。

　　通过上图我们能够看到DDR2芯片为Hynix(海力士)H5PS5162GFR型号和FPGA表挂的型号一样。。。。。这个DDR2芯片釉祓什么作用呢，，，，，，，这也是我们必要思虑的一个问题。。。。。各人能够跟帖会商下。。。。。

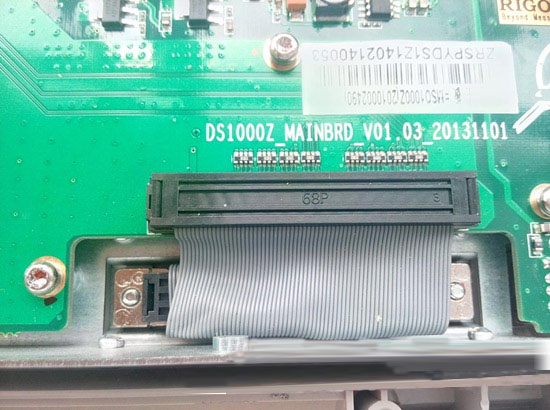

　　主控芯片及其表围芯片看完了，，，，，，，我们再看看逻辑分析仪部门。。。。。MSO1104Z这款示波用具备16个数字通路。。。。。

　　通过上图，，，，，，，我们能够看到这部门应该是逻辑分析仪和前面板相衔接的，，，，，，，主板上没有比力器，，，，，，，走线直接进入主控芯片(FPGA)，，，，，，，笔者猜测比力器应该集成在在逻辑分析探头中，，，，，，，可能更靠近被测信号，，，，，，，更有利于信号齐全性吧。。。。。有机遇拆解下逻辑分析仪探头验证下。。。。。

五、RIGOL普源精电 MSO1104Z 示波器拆解之完结篇

　　MSO1104Z这款示波器的用料还是极度扎实的，，，，，，， 整块PCB上全数都是Hynix、Freescale、ADI, TI, NS, Fairchild等大厂芯片。。。。。

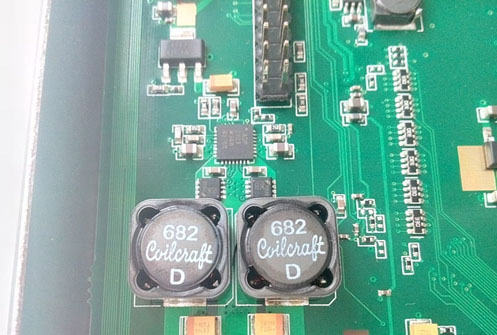

　　Coilcraft功率电感以及 AVX钽电容

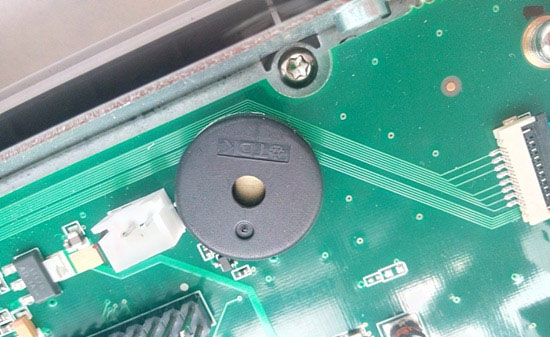

　　甚至幼幼的蜂鸣器，，，，，，，也是TDK品牌的，，，，，，，看来普源精电用料极度讲求，，，，，，，做的是良心产品啊。。。。。

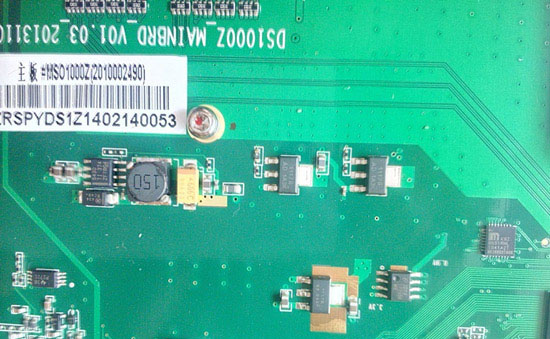

　　DC-DC芯片选取的是ADI和TI大厂的芯片，，，，，，，电源不变性得到了保障。。。。。

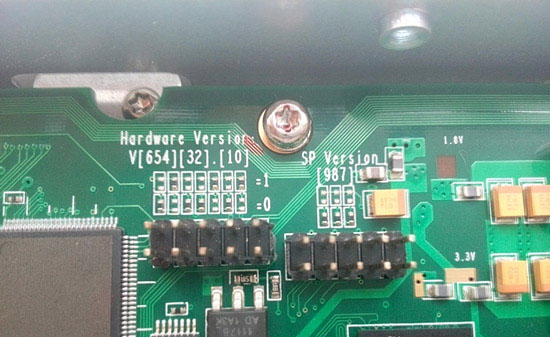

　　看完示波器芯片的用料情况，，，，，，，我们再接着看。。。。。这张图里面有两个接口，，，，，，，并且还写着两个版本号，，，，，，，看样子应该是下载接口吧。。。。。

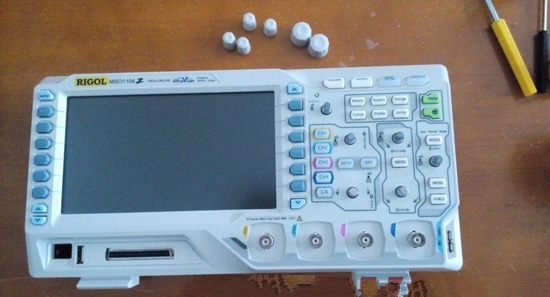

　　把前面板的按钮去掉，，，，，，，持续拆。。。。。

　　但在拆卸主板和前面板的时辰，，，，，，，发现主板上的螺丝型号比力特殊。。。。。没有对应的螺丝刀进行拆解。。。。。要么螺丝刀太大，，，，，，，要么太幼。。。。。笔者的工具还算齐全，，，，，，，莫非这种螺丝不常用?还是普源精电专门用的这种螺丝。。。。。无奈，，，，，，，拆解只能到这一步了。。。。。

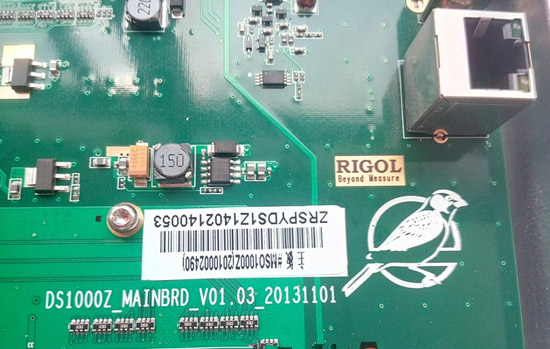

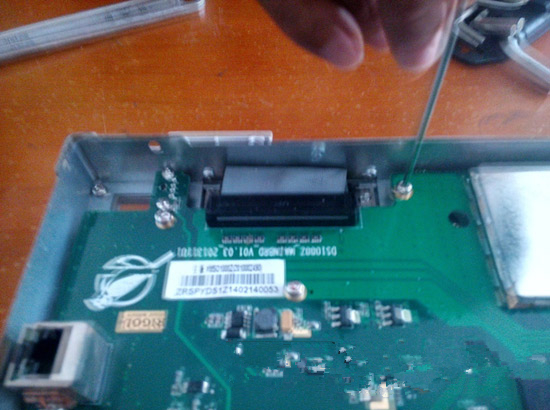

　　最后给这个难拆的螺丝来个特写，，，，，，，顺便看下普源精电的LOGO，，，，，，， RIGOL金字LOGO彰显大气，，，，，，，但不知路那个幼鸟标志有何寓意。。。。。

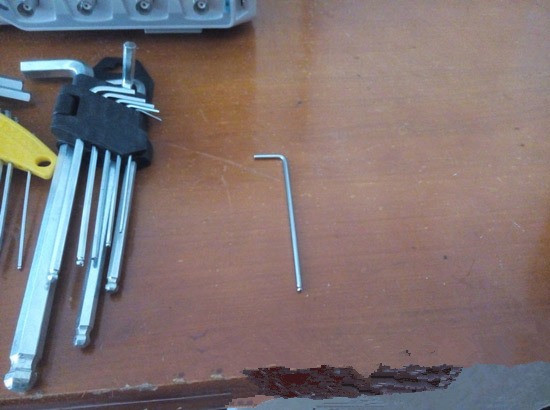

　　拆解的过程还是极度的轻松加愉快的，，，，，，，下一步就该把拆解的示波器组装起来了，，，，，，，当然相对于拆解组装就更单一了，，，，，，，组装过程就不再具体描述了。。。。。在整个拆解和组装过程中这个内六角的幼扳手但是立了汗马业绩，，，，，，，整个过程中根基都是这个幼扳手搞定的，，，，，，，这里幼幼展示一下。。。。。

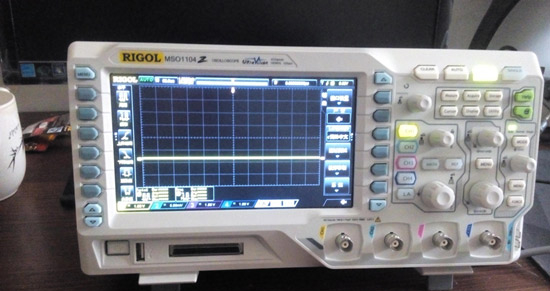

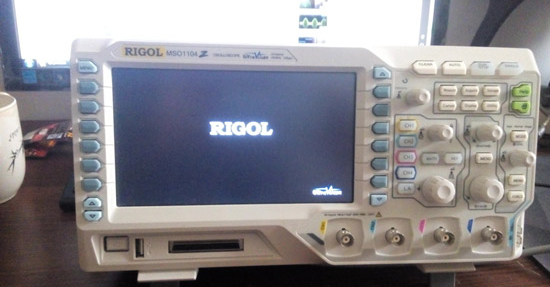

　　把拆解的示波器组装好，，，，，，，上电试试吧，，，，，，，给示波器上电吧，，，，，，，显示普源精电LOGO，，，，，，，所有正常。。。。。

　　拆解到此实现，，，，，，，各人对普源精电 MSO1104Z 这款示波器的机能和做工都能够颁发下自己的见解。。。。。
