一、变频电缆的介绍

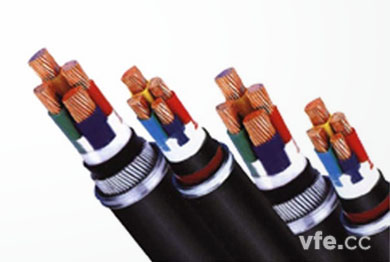

　　变频电缆的结构蕴含三根主线绝缘线、三根零线绝缘线，，，，，，，，在主线绝缘线和零线绝缘线表顺次设置内绕包层、铜带层、表绕包层和表护套层，，，，，，，，形成3+3线芯结构，，，，，，，，使电缆拥有较强的耐电压冲击性，，，，，，，，能经受高速频仍变频时的脉冲电压，，，，，，，，对变频电器起到优良的保唬；；；；；；ぷ饔谩！。。。。。。变频电缆重要用于变频电源和变频电机之间衔接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用.尤其合用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。。。。。。。。

二、变频电缆与通常电缆的区别

1.电缆对称性设计

　　对于1.8/3KW及以下变频电机专用电缆，，，，，，，，和对称3+1芯和4芯电缆仅可用于主电源的输入缆，，，，，，，，但最好使用对称结构电缆。。。。。。。。变频器与变频电机间电缆均需选取对称电缆结构，，，，，，，，对称电缆结构有3芯和3+3芯两种，，，，，，，， 3+3芯电缆结构是将三大一幼四芯绝缘线芯中第四芯(中性线芯)分化为三个截面较幼的绝缘线芯，，，，，，，，把三大三幼线芯对称成缆，，，，，，，，对于6/10kV变频电机专用电缆，，，，，，，，该电缆结构与6/10kV通常电力电缆有所分歧，，，，，，，，通常电力电缆是将三根绝缘线芯选取铜带屏蔽后成缆，，，，，，，，而变频电机专用电缆是由铜丝铜带屏蔽后挤包分相护套，，，，，，，，而后对称成缆，，，，，，，，对称电缆结构由于导线的互换性，，，，，，，，有更好的电磁相容性，，，，，，，，对抑造电磁滋扰起到肯定的作用，，，，，，，，能抵消高次谐彼中的奇次频率，，，，，，，，提高变频电机专用电缆的抗滋扰性，，，，，，，，削减了整个系统中的电磁辐射。。。。。。。。

2.屏蔽结构的设计

　　1.8/3kV及以下变频电机专用电缆的屏蔽通常选取总屏蔽，，，，，，，，6/10kv变频电机专用电缆屏蔽由分相屏蔽和总屏蔽组成，，，，，，，，分相屏蔽通常可选取铜带屏蔽或铜丝铜带组合屏蔽。。。。。。。。总屏蔽结构可选取铜丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等，，，，，，，，屏蔽层截面与主线芯截面按肯定比例。。。。。。。。此结构的屏蔽电缆可抗电磁感应、接地不良和电源线传导滋扰，，，，，，，，减幼电感，，，，，，，，预防感应电动势过大。。。。。。。。屏蔽层既起到抑造电磁波对表发射的作用，，，，，，，，又可作为短路电流的通路，，，，，，，，能起到中性线芯的保唬；；；；；；ぷ饔谩！。。。。。。6/10kV变频电机专用电缆，，，，，，，，思考到电缆在使用过程中时时受到径向表力作用，，，，，，，，在电缆屏蔽层表增长镀锌钢带铠装层(在屏蔽层和钢带铠装层之间加隔离套)。。。。。。。。钢带铠装重要是作为电缆的径向机械保唬；；；；；；げ，，，，，，，，同时它也起到附加性总屏蔽作用，，，，，，，，出格是钢带铠装和铜丝、铜带屏蔽，，，，，，，，是选取了两种分歧屏蔽资料，，，，，，，，在电磁波屏蔽上起到肯定的互补作用，，，，，，，，屏蔽成效将更好。。。。。。。。

3.电缆电气机能设计

　　1.8/3kV及以下变频电机专用电缆电气机能均按GB/Tl2706，，，，，，，， 2002尺度设计。。。。。。。。6/10kV变频电机专用电缆在满足GBT/l2706.2002尺度表，，，，，，，，增长了电容和电感等电机能要求。。。。。。。。凭据变频电机专用电缆的现实使用情况并参照GB/T 12706.2002和ABB日公司对电力传动电缆的技术前提，，，，，，，，确定了电缆的电气机能参数。。。。。。。。

4.电缆的重要造作工艺技求

　　在变频电机专用电缆出产过程中，，，，，，，，绝缘线芯挤包工序、成缆工序等是最关键的工序。。。。。。。。 绝缘线芯挤包工序绝缘线芯的质量将直接影响到电缆的电气机能。。。。。。。。为了提高电缆的质量，，，，，，，，我们选择高电机能绝缘资料出产，，，，，，，，例如1.8/3kv变频电机专用电缆，，，，，，，，选取10kV交联绝缘资料，，，，，，，，6/10kv变频电机专用电缆选取35kv交联绝缘资料，，，，，，，，导体屏蔽、绝缘屏蔽和绝缘资料均选取了进口资料。。。。。。。。在出产过程中，，，，，，，，我们出格注沉原资料的净化，，，，，，，，屏蔽与绝缘资料挤包缜密，，，，，，，，节造绝缘偏疼度和绝缘表径的均匀一致，，，，，，，，这样可削减界面效应，，，，，，，，提高电缆电气机能。。。。。。。。成缆工序变频电缆要求结构对称，，，，，，，，成缆时必须保障绝缘线芯张力均匀，，，，，，，，使成缆后的线芯长度尽量维持一致，，，，，，，，不然会引起结构变动，，，，，，，，导致电容和电感的不均匀性，，，，，，，，影响电缆的电气机能。。。。。。。。并且最好在拥有退扭的成缆设备上实现。。。。。。。。

三、变频电缆的工作特点

　　近二十年来变频调速电机在国内表有很大的发展，，，，，，，，年增长率略超过10% ，，，，，，，，而直流传动年增长率为3-4% 。。。。。。。。变频电机拥有较多的利益，，，，，，，，如设备投资用度少，，，，，，，，结构单一，，，，，，，，体积幼，，，，，，，，成本低，，，，，，，，节能，，，，，，，，调速领域大，，，，，，，，拥有恒功率、恒转速的个性，，，，，，，，使用方便，，，，，，，，容量大等等。。。。。。。。因而当前在冶金、矿山、铁路等工业方面宽泛地使用，，，，，，，，最近在家用电器同样也大量利用。。。。。。。。变频调速技术关系到变频电机、变频电源和衔接电缆，，，，，，，，这段电缆长度并不很长，，，，，，，，截面也不很大，，，，，，，，绝缘机能属于电力电缆领域，，，，，，，，由于现实的工作频率为30～300 Hz ，，，，，，，，常简称为变频电缆，，，，，，，，当前常选用交联聚乙烯为绝缘资料。。。。。。。。变频电缆的前身，，，，，，，，其工作频率为100～400 Hz ，，，，，，，，提供电源的设备是由直流电机驱动的中频发电机组，，，，，，，，扭转直流电机转速来调节发电机的输出频率，，，，，，，，中频电压的波形能维持状态规定的正弦波，，，，，，，，其时电缆的设计思路是降低线路阻抗和集肤效应，，，，，，，，采取同轴电缆和扩大内导体直径，，，，，，，，电缆在冶金工业上利用成效极度优良。。。。。。。。目前的变频电源是通过可控硅元件调频，，，，，，，，较大水平上扭转了波形个性，，，，，，，，从而对电机和电缆带来了新问题。。。。。。。。

　　1.脉冲电压对绝缘的影响，，，，，，，，变频电源的频率调节领域较宽，，，，，，，，不论频率凹凸，，，，，，，，拥有一个主频率的波形概括，，，，，，，，它蕴含了很多高次谐波，，，，，，，，作为一种行波经屡次反射，，，，，，，，幅值叠加可达到工作电压数倍，，，，，，，，电缆越长，，，，，，，，幅值越高，，，，，，，，若电缆绝缘安全系数不高，，，，，，，，可能被击穿。。。。。。。。石油开选取3000多米长的潜油泵电缆，，，，，，，，在工频下能持久正常运行，，，，，，，，但是在变频前提下，，，，，，，，电缆才投入运行数幼时即产生击穿，，，，，，，，注明脉冲过电压的风险性，，，，，，，，所以预防是必要的。。。。。。。。由于交联绝缘电力电缆的耐压水平较高，，，，，，，，电缆长度通常在300米以内，，，，，，，，多年来的运行未产生击穿事务，，，，，，，，只管如此，，，，，，，，绝缘厚度及工艺应加以器沉，，，，，，，，实心绝缘是靠得住的，，，，，，，，绕包绝缘是不适合的。。。。。。。。
　　2.电缆本体对表发射电磁波，，，，，，，，通常变频家用电器为单相供电，，，，，，，，长度很短，，，，，，，，功率也较幼，，，，，，，，设计时已将变频电源、衔接电缆和变频电机一并设置在金属壳内，，，，，，，，抑造了电磁波对表发射。。。。。。。。但是在工业领域内，，，，，，，，电机功率较大，，，，，，，，衔接变频电机和变频电源之间的电缆长度长，，，，，，，，在工作时电缆就是高频电磁波向表发射的有效载体，，，，，，，，对于周围邻近地域的通讯工具(如无绳电话)或调幅接受器(如收音机调幅波段)将产生滋扰，，，，，，，，有时情况也比力严沉，，，，，，，，称之为电磁波的环境传染，，，，，，，，国表早已对这种电缆提出要求，，，，，，，，国内也很器沉，，，，，，，，目前各电缆厂造订了企业尺度，，，，，，，，今后将会统一造订行业尺度。。。。。。。。
　　3.中性线电流的叠加，，，，，，，，齐全的三相正弦供电系统，，，，，，，，当三相电流平衡时，，，，，，，，其中性线的电流为零，，，，，，，，若出现三次谐波，，，，，，，，则三次谐波的电流分量在中性线内不存在相位差，，，，，，，，所以直接叠加成分量得三倍。。。。。。。。若变频原供电对象是三个单相变频电机，，，，，，，，并且处于三相功率散布平衡状态，，，，，，，，则中性线电流更大，，，，，，，，中性线截面应不幼于相截面。。。。。。。。

---
