DT数字变送器与电压互感器接线图_V/V接线法
- 浏览次数：21056次
- 颁布功夫：2013/9/17 10:38:05
- 作者：cw_yinhe
【提要】V/V接法常见于三相三线造电压互感器接线图中，，，，，本文介绍了DT数字变送器与V/V接法电压互感器的组合使用步骤，，，，，该法有效预防了二次线路对互感器丈量正确度的影响。。。。。。
一电压互感器接线图_V/V接线

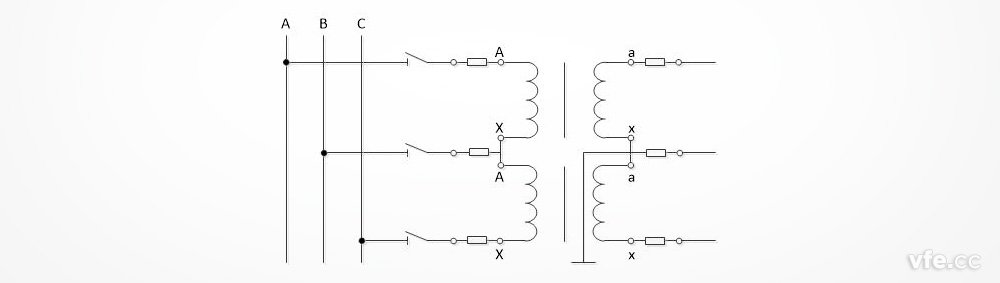

V/V接法就是将两台单相电压互感器别离接于线电压Uab、Ubc上，，，，，一次侧和二次侧接线均成V型，，，，，故而得名。。。。。。其二次侧B相接地，，，，，但一次侧不接地，，，，，不然会造成接地短路。。。。。。V/V接线图是常见的电压互感器接线图，，，，，其道理如图1所示。。。。。。
图1.选取V/V接线法的电压互感器接线图
电压互感器V/V接线法宽泛利用于中性点不接地或经消曲线圈接地的35kV及以下的高压三相系统钟祝。。。。。V/V接法不仅能节俭一台电压互感器，，，，，还能满足三相电能计量所需的线电压。。。。。。这种电压互感器接线法的弊端就是不能丈量相电压，，，，，无法监测系统单相接地故障。。。。。。
二DT数字变送器在电压互感器V/V接线法中的利用规划
丈量用电压互感器的额定二次输出电压为100V，，，，，可过载至120%，，，，，即输出电压为0~120V，，，，，因而，，，，，选取量程为120V的双路电压输入DT122型数字变送器。。。。。。

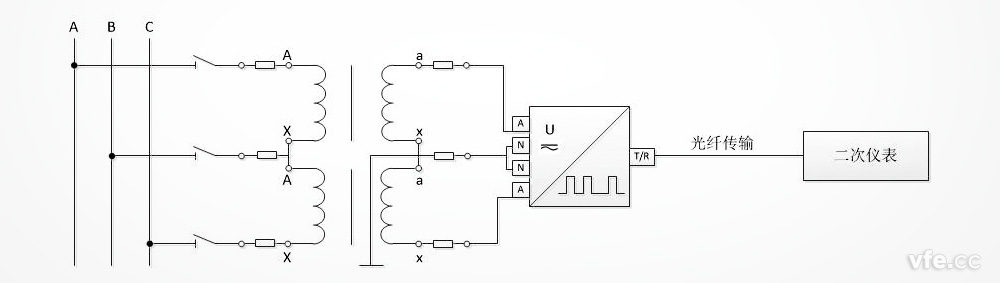

DT122数字变送器在电压互感器V/V接线法中的利用道理如图2所示。。。。。。
图2.电压互感器接线图_DT122数字变送器在电压互感器V/V接线法中的利用
DT122数字变送器是东升国际官网电气出产的一款双通路电压丈量数字变送器，，，，，其输出为数字化光纤接口。。。。。。在高压三相系统中电压互感器V/V接线法中，，，，，搭配使用DT122双通路电压数字变送器丈量两台电压互感器二次输出，，，，，可将电压互感器输出的模拟电压信号当场数字化，，，，，用光纤将数字信号从电压互感器处传到远处节造室。。。。。。
通常选取互感器VV接法时，，，，，选取两个电压互感器和三个电压表实现三相电压的丈量。。。。。。DT122数字变送器通过对两个电压通路的高速互换同步采样，，，，，凭据基尔霍夫电压定律，，，，，直接推算出第三相电压，，，，，一个DT数字变送器，，，，，即可实现三相电压的丈量。。。。。。
选取DT122数字变送器丈量电压互感器二次输出电压信号的优势在于：
1、DT数字变送器可装置在互感器左近，，，，，丈量信息通过光纤传输至二次仪表，，，，，缩短了互感器的二次负荷连线，，，，，有效减幼了二次负荷对互感器丈量正确度的影响。。。。。。
2、在传统模拟信号传输中，，，，，模拟电压信号通过长导线后会产生较大的衰减和失真，，，，，从而引入误差。。。。。。将电压互感器输出的模拟电压信号当场数字化后选取光纤传输，，，，，可保障信号险些没有任何衰减和失真，，，，，预防了因长距离传输而引入误差对电压丈量精度的影响。。。。。。
3、信号光纤传输不会受到现场强电磁滋扰的影响，，，，，靠得住性高。。。。。。从而预防了传输过程中信号受到滋扰的问题，，，，，提高丈量了局的正确度。。。。。。
4、选取数字化光纤作为电压互感器二次信号传输的方式，，，，，切合数字化自动化系统的发展趋向。。。。。。
