一种丈量电功率的仪器。。。。。电功率蕴含有功功率、无功功率和视在功率。。。。。未作特殊注明时，，，，，功率计通常是指丈量有功功率的仪表。。。。。

功率计的常用别称：功率表、瓦特表、瓦特计、数显功率计、数字功率计、数显功率表、数字功率表、有功功率表、功率分析仪、变频功率分析仪、高精度功率分析仪、宽频功率分析仪等等。。。。。





一、概述

　　功率计是指丈量电功率的仪器。。。。。电功率蕴含有功功率、无功功率和视在功率。。。。。未作特殊注明时，，，，，功率计通常是指丈量有功功率的仪表。。。。。随着变频调速技术的发展，，，，，合用变频电量丈量的功率计的需要越来越火急，，，，，合用变频电量丈量的功率计，，，，，其职能更多，，，，，技术更复杂，，，，，通常称为功率分析仪、变频功率分析仪或宽频功率分析仪，，，，，通常具备谐波分析的职能。。。。。

　　功率是表征电信号个性的一个沉要参数。。。。。功率计是丈量电信号有功功率的仪表。。。。。
　　在直流和低频领域，，，，，能够通过丈量电压和电流推算功率，，，，，瞬时功率推算公式如下：

　　p(t)=u(t)i(t)

　　对于周期为T的周期信号，，，，，一个周期内的瞬时功率的均匀值，，，，，称为有功功率。。。。。有功功率推算公式如下：

　　

　　对于正弦电路，，，，，有功功率推算公式如下：

　　P=UIcosφ

　　正弦电路的有功功率推算公式中，，，，，U、I别离为正弦互换电的有效值，，，，，φ为电压与电流信号的相位差。。。。。

　　正弦电路的无功功率推算公式请拜见东升国际官网百科“无功功率”。。。。。

　　对于非正弦电路，，，，，如果U、I为互换电量n次谐波分量的有效值，，，，，φ为电压n次谐波分量与电流n次谐波分量的相位差，，，，，P为n次谐波分量的有功功率，，，，，上式依然成立。。。。。当n=1时，，，，，P为基波有功功率。。。。。

　　非正弦电路的位移无功功率推算公式、畸变无功功率推算公式、广义无功功率推算公式请拜见东升国际官网百科“位移无功功率”、“位移无功功率”及“广义无功功率”。。。。。

　　在超高频和微波频段，，，，，有TEM波和非TEM波之分。。。。。在TEM波的同轴系统中，，，，，电压和电流虽有确切含意，，，，，但丈量其绝对值很难题。。。。。在波导系统中，，，，，由于存在分歧的电磁模式，，，，，电压和电流失去唯一性。。。。。在各频段和各传输系统中，，，，，功率是单值表征信号强度的沉要步骤。。。。。在射频领域直接丈量功率包办了电压和电流的丈量。。。。。

二、功率怀抱单元

　　有功功率的根基单元为瓦（W），，，，，1W蹬宗在1秒内做1焦耳的功。。。。。常用单元还有兆瓦（1MW=10^6W）、千瓦（1KW=10^3W）、毫瓦（1mW=10^-3W）、微瓦（1μW=10^-6W）、皮瓦（1pW=10^-12W）。。。。。

　　无功功率的根基单元为乏（Var），，，，，常用单元还有兆乏（1MVar=10^6Var）、千瓦（1KVar=10^3Var）、毫瓦（1mVar=10^-3Var）、微瓦（1μVar=10^-6Var）、皮瓦（1pVar=10^-12Var）。。。。。

　　视在功率的根基单元为伏安（VA），，，，，常用单元还有兆乏（1MVA=10^6VA）、千瓦（1KVA=10^3VA）、毫瓦（1mVA=10^-3VA）、微瓦（1μVA=10^-6VA）、皮瓦（1pVA=10^-12VA）。。。。。

三、功率计的发展

　　早期的功率计以指针式为主，，，，，随着微电子技术及推算机技术的发展，，，，，数显功率计以高机能、高精度、读数直观方便、具备上位机通讯接口蹬着点逐步包办指针式功率计。。。。。

　　指针式功率计或数显功率计通常以丈量工频（50Hz/60Hz，，，，，即电网的频率）正弦波电量为主，，，，，对于非工频或非正弦波电量，，，，，其丈量精度降低或丈量失效。。。。。

　　衔接在工频电网上的非线性设备，，，，，如整流器、变频器等，，，，，其电压波形为正弦波，，，，，其电流波形会有畸变，，，，，当畸变率超过肯定水平之后，，，，，上述仪表丈量了局会有较大误差。。。。。

　　非线性设备的大量使用，，，，，导致电网的谐波传染日益严沉，，，，，造成电网电压波形的畸变，，，，，很多时辰，，，，，电网电压也不能被单一的视为正弦波处置。。。。。

　　电力电子技术及变频调速技术高速发展，，，，，变频器的利用日益遍及，，，，，变频器调速是国度十二五打算中电机系统节能的沉要措施之一，，，，，变频器自身的效能以及使用变频器之后，，，，，非工频、非正弦电量对电机效能及机能的影响等，，，，，不成忽视。。。。。传统功率计面对着严格的挑战！

　　钻研适合变频电量丈量分析的变频功率分析仪，，，，，是变频调速技术持续发展，，，，，电机系统节能减排亟待解决的问题。。。。。

　　变频功率分析仪的丈量对象为变频电量，，，，，变频电量是指用于传输功率的，，，，，并且满足下述前提之一的互换电量：
　　1、信号频谱仅蕴含一衷斓率成分，，，，，而频率不局限于工频的互换电信号。。。。。
　　2、信号频谱蕴含两种或更多的被关注的频率成分的电信号。。。。。
　　变频电量蕴含电压、电流以及电压电流引出的有功功率、无功功率、视在功率、有功电能、无功电能等。。。。。
　　除了变频器输出的PWM波，，，，，二极管整流的变频器及整流器输入的电流波形，，，，，直流斩波器输出的电压波形，，，，，变压器空载的输入电流波形等，，，，，均含有较大的谐波，，，，，下图中为常见变频电量的波形及有关频谱图。。。。。

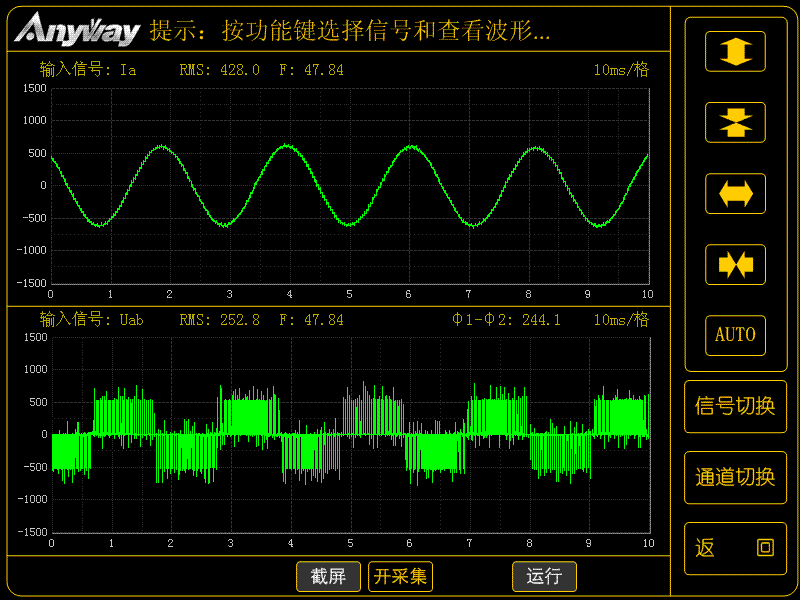

两电平变频器输出PWM电压波形及正弦电流波形

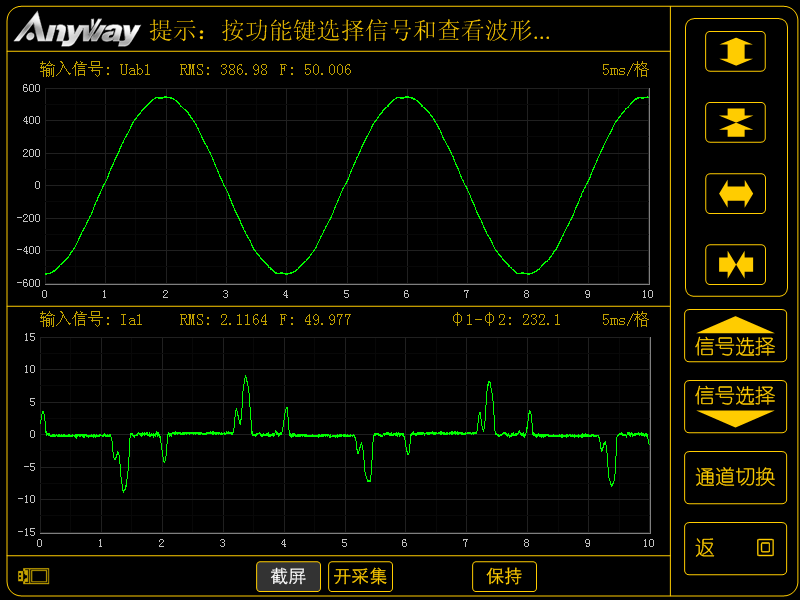

二极管整流变频器输入正弦电压波形及畸变的电流波形

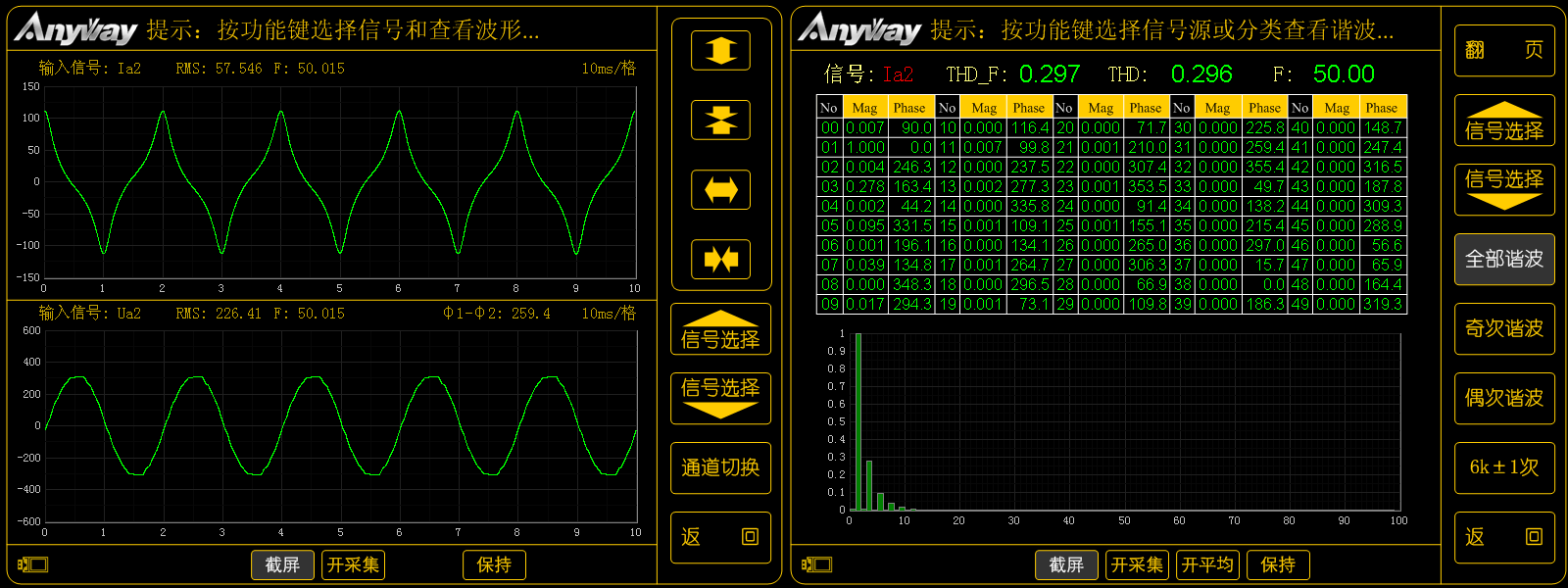

变压器空载电流波形及谐波频谱

　　由于变频电量的频率成分复杂，，，，，变频功率计的丈量通常蕴含基波有功功率（简称基波功率）、谐波有功功率（简称谐波功率）、总有功功率等，，，，，相比工频功率计而言，，，，，其职能较多，，，，，技术较复杂，，，，，通常称为变频功率分析仪或宽频功率分析仪，，，，，部门高精度功率分析仪也合用于变频电量丈量。。。。。
　　变频功率分析仪能够作为工频功率分析仪使用，，，，，除此之表，，，，，通常还需满足下述要求：
　　1、满足必要的带宽要求，，，，，并且采样频率应高于仪器带宽的两倍。。。。。
　　2、要求分析仪在较宽的频率领域之内，，，，，精度均能满足肯定的要求。。。。。
　　3、具备嘎凤叶变换职能，，，，，能够分离信号的基波和谐波。。。。。

　　4、总有功功率推算公式选取电压电流瞬时价积分的方式。。。。。

　　5、基波有功功率推算公式选取嘎凤叶变换得到的基波电压、电流有效值及相位差别离代替正弦电路有功功率推算公式中的U、I、φ即可。。。。。

四、新型产品

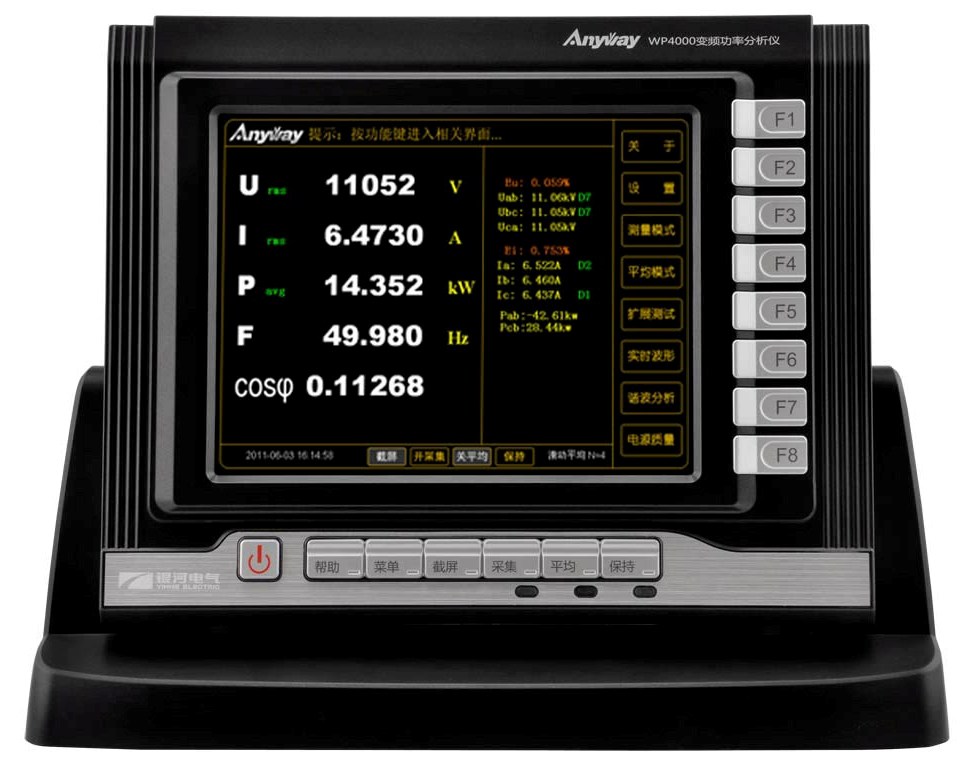

　　WP4000变频功率分析仪是一款比传统数字功率计占有更宽频带和更多职能，，，，，比进口高精度功率分析仪占有更佳频率个性的宽频功率分析仪，，，，，合用于各类变频调速系统的电压、电流、功率、谐波等电量测试、计量的新型丈量设备，，，，，是变频技术高速发展的必然产品，，，，，也是变频技术持续健全发展的沉要基础仪器，，，，，更是变频设备能效评测不成或缺的工具。。。。。

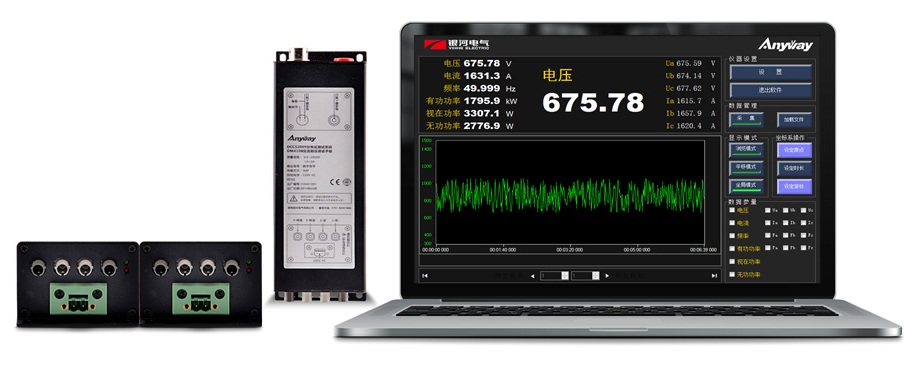

　　◆ 该仪器/系统由数字量输出的变频电量变送器和数字量输入的二次仪表组成，，，，，两者通过光纤衔接。。。。。齐全预防了复杂电磁环境下传输环节的衰减和滋扰。。。。。

　　◆ 选取电机、变频器、变压器、节能灯具等电器产品的各类试验工况下实测最低正确度指标作为标称正确度指标。。。。。

　　◆ 凭据电压、电流的量程从1mV~20kV，，，，，100uA~7000A，，，，，变频电量变送器有100多种规格型号可供选择，，，，，对于高压、大电流丈量，，，，，既可选取低电压、幼电流的DT系列数字变送器与表部传感器配套使用，，，，，也可直接选取高电压、大电流的SP系列变频功率传感器直接丈量，，，，，削减中央环节，，，，，提高系统丈量正确度。。。。。

　　◆ 每台分析仪可配置1~6个功率单元（变频电量变送器），，，，，对于更多功率单元的测试项目，，，，，可选取多台分析仪级联，，，，，在同步光纤的节造下，，，，，实现多台分析仪之间的正确同步丈量。。。。。

---
