将被测正弦信号和频率已知的尺度信号别离加至示波器的Y轴输入端和x轴输入端，，，，，，在示波器显示屏大将出现一个合成图形，，，，，，这个图形就是李沙育图形，，，，，，也称李萨育图形。。。。。。

一、概述

　　将被测正弦信号和频率已知的尺度信号别离加至示波器的Y轴输入端和x轴输入端，，，，，，在示波器显示屏大将出现一个合成图形，，，，，，这个图形就是李沙育图形。。。。。。李沙育图形随两个输入信号的频率、相位、幅度分歧，，，，，，所出现的波形也分歧。。。。。。当两个信号相位差为90°时，，，，，，合成图形为正椭圆，，，，，，此时若两个信号的振幅一样的话，，，，，，合成图形为圆；；；；；；；当两个信号相位差为0°时，，，，，，合成图形为直线，，，，，，此时若两个信号振幅一样则为与x轴成45°的直线。。。。。。

二、示例

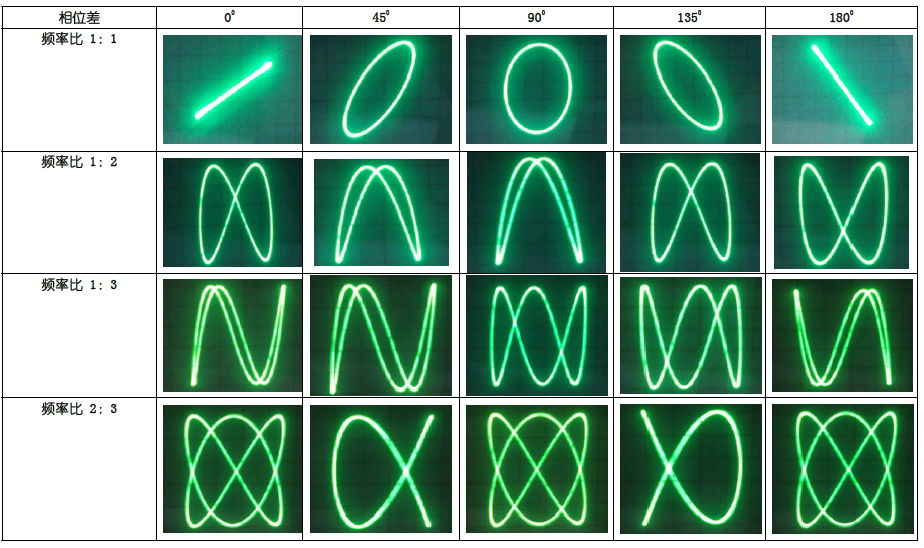

　　下图为一些典型的李沙育图形：
