一、概述

　　尺度化电机试验台是东升国际官网电气针对电机能效提升打算而推出的一款新型电机试验系统，，，，，，试验电源选取选取静止变频电源，，，，，，主电量丈量选取WP4000变频功率分析仪，，，，，，齐全满足变频电机试验的必要。。。。。。

　　凭据《GB/T22670-2008变频器供电三相笼型感应电动机试验步骤》的划定，，，，，，变频电机试验重要分为两种情况：正弦波电源供电试验和PWM波电源供电试验。。。。。。

　　东升国际官网电机尺度化电机试验台试验电源选取变频电源，，，，，，变频电源直接输出满足PWM波电源供电试验，，，，，，变频电源经正弦波滤波器输出满足正弦波电源供电试验，，，，，，WP4000变频功率分析仪可满足正弦波和PWM波的测试必要。。。。。。

　　东升国际官网电机尺度化电机试验台可用于通常异步电机、高效电机、变频电机、牵引电机等的试验必要，，，，，，凭据利用分歧，，，，，，也称尺度化高效电机试验台、尺度化变频电机试验台等。。。。。。

二、尺度化变频电机试验台设计凭据

　　GB755-2008 旋转电机_定额和机能；；；；；；

　　GB755-2-2003 旋转电机(牵引电机之表)确定损耗；；；；；；

　　GB/T1032-2012 三相异步电动机试验步骤；；；；；；

　　GB/T22670-2008变频器供电三相笼型感应电动机试验步骤；；；；；；

　　GB18613-2012中幼型三相异步电动机能效限造值及能效等级；；；；；；

三、尺度化变频电机试验台工作道理

　　尺度化变频电机试验台由试验电源、电参数测试系统、试验测控系统、电机试验测控报表软件等组成。。。。。。

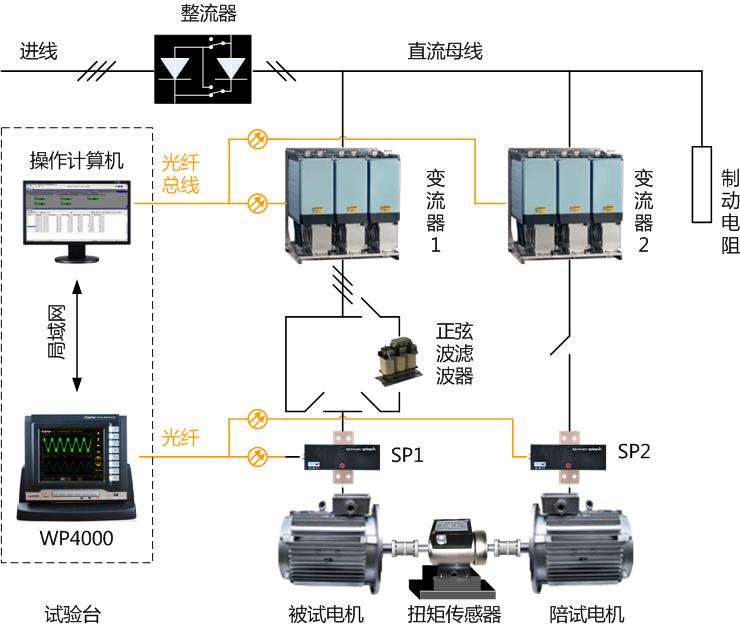

图1、尺度化变频电机试验台工作道理

　　尺度化变频电机试验台由两台试验电源别离驱动对拖的两台电机，，，，，，一台作电动机运行，，，，，，一台作发电机运行；；；；；；试验电源选取静止变频电源，，，，，，两台试验电源共用整流单元，，，，，，其中被试机试验电源由变流器1和正弦波滤波器组成，，，，，，被试电机工作在电动机工况时，，，，，，陪试机工作在工况，，，，，，发电机发出的电能经过变流器2反向整流为直流电后供变流器1的逆变单元使用，，，，，，电网只需补充两台电机的损耗，，，，，，相比电力测功机等直接亏损规划，，，，，，可节约用电70%~90%。。。。。。图1的正弦波滤波器接入时，，，，，，用于正弦波电源供电变频电机试验，，，，，，正弦波滤波器旁路时，，，，，，用于变频器供电变频电机试验。。。。。。

　　尺度化变频电机试验台的主电量测试选取WP4000变频功率分析仪，，，，，，机能指标及丈量精度全面满足《GB/T1032GB/T1032-2012 三相异步电动机试验步骤》、《GB18613-2012中幼型三相异步电动机能效限造值及能效等级》对高效电机试验的要求，，，，，，同时满足《GB/T22670-2008变频器供电三相笼型感应电动机试验步骤》对变频电机试验的要求。。。。。。

　　尺度化变频电机试验台的试验测控系统选取DMC300散布式测控系统，，，，，，重要用于丈量扭矩、转速、温度等非电量参数和试验过程中必要监督的电参量。。。。。。试验过程由电机试验测控报表软件节造，，，，，，试验实现自动出具试验汇报和电机合格判定。。。。。。

四、瞻望

　　多所周知，，，，，，电机和电机系统是沉要的耗能设备。。。。。。2010年，，，，，，中国的电机系统耗电量约占全社会耗电总量的60%。。。。。。

　　作为“十一五”期间中国“十大沉点节能工程”之一，，，，，，“电机系统节能工程”在更新刷新单机的基础上，，，，，，沉点推广变频调速，，，，，，提高系统运行整体能效，，，，，，在5年间形成了每年360亿千瓦时的节电能力；；；；；；

　　“十二五”期间，，，，，，打算在此基础上，，，，，，将电机系统运行效能再提高2％~3％，，，，，，达到年节电能力800亿千瓦时，，，，，，其中300亿千瓦时来自电机系统的变频调速刷新。。。。。。？？？？Ｋ伎嫉饺缁低趁磕4000亿千瓦时的节电潜力，，，，，，我国电机系统还有巨大的刷新空间，，，，，，节能潜力还有待充分挖掘，，，，，，提高我国电机系统整体运行效能的工作任沉路远。。。。。。

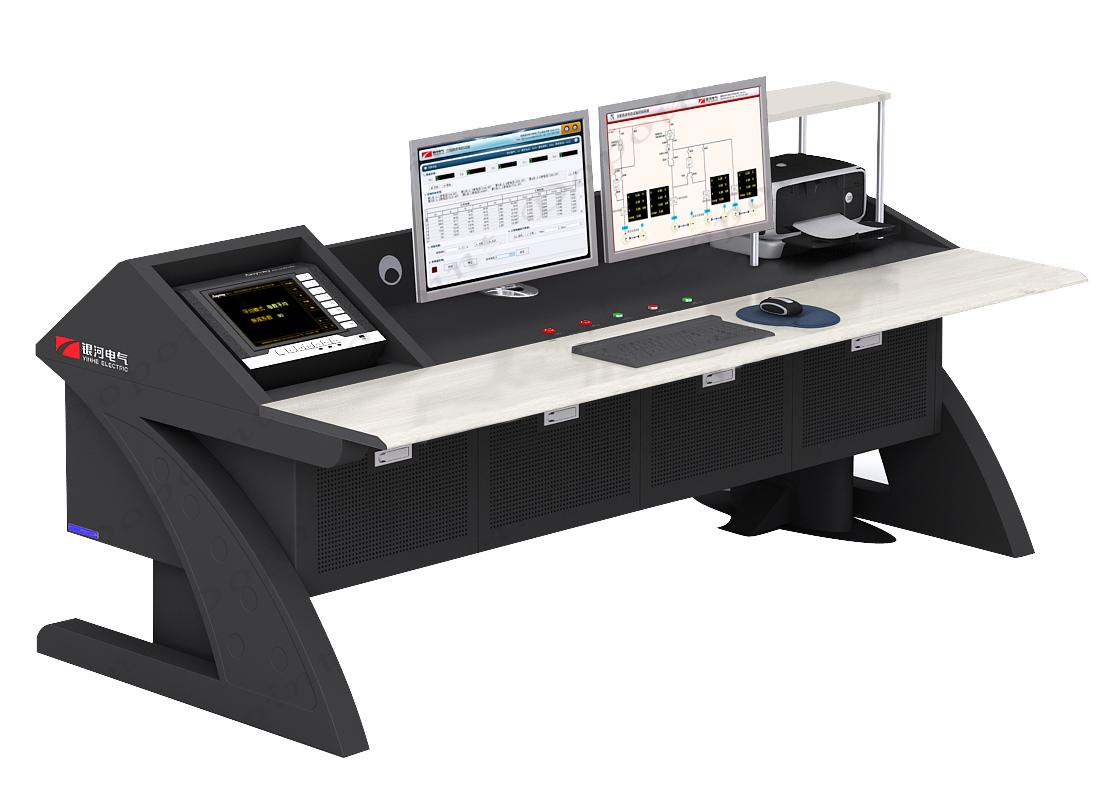

图2、尺度化变频电机试验台的操作台

　　东升国际官网电气尺度化电机试验台已利用于国度高电压计量站的高压电机的能效计量检测尝试室，，，，，，在2013年6月实现了对全国各大电机厂的高压电机能效专项抽查工作。。。。。。2013年7月4日，，，，，，国度质检总局进行了“节能产品惠民工程”专项查抄了局汇报会，，，，，，充分注定了国度高电压计量站在高压电机专项抽查的工作成就，，，，，，并将国度高电压计量站作为技术依附单元列入工信部和国度质检总局结合颁布的《电机能效提升打算（2013-2015年）》。。。。。。
