PWM节造的根基道理——面积等效道理简要注明即冲量相称而状态分歧的窄脉冲加在拥有惯性的环节上时，，，，，，，其成效根基一样。。。。。。

冲量是指窄脉冲的面积

成效根基一样是指环节的输出响应波形根基一样

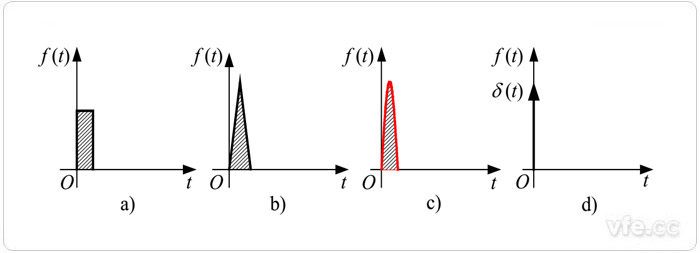

a——矩形脉冲、b——三角形脉冲、c——正弦半波脉冲、d——单元脉冲函数

图示1：状态分歧而冲量一样的各类窄脉冲

图示2：冲量相称的各类窄脉冲的响应波形

　　u(t)——电压窄脉冲，，，，，，，是电路输入，，，，，，，输入信号为图1所示a、b、c、d；；；；；

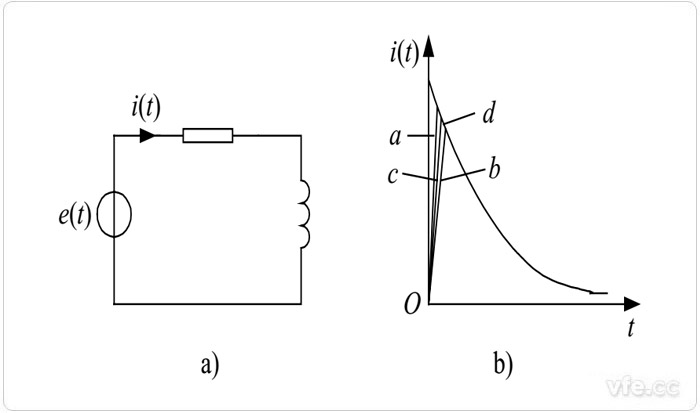

　　i(t)——输出电流，，，，，，，是电路的响应，，，，，，，输出信号为图2所示b；；；；；

　　如图所示别离将图1所示的电压窄脉冲加在一阶惯性环节(R-L电路)上，，，，，，，如图2a所示。。。。。。其输出电流i(t)对分歧窄脉冲时的响应波形如图2b所示。。。。。。从波形能够看出，，，，，，，在i(t)的上升段，，，，，，，i(t)的状态也略有分歧，，，，，，，但其降落段则险些齐全一样。。。。。。脉冲越窄，，，，，，，各i(t)响应波形的差距也越幼。。。。。。若是周期性地施加上述脉冲，，，，，，，则响应i(t)也是周期性的。。。。。。用嘎凤叶级数分化后将可看出，，，，，，，各i(t)在低频段的个性将极度靠近，，，，，，，仅在高频段有所分歧。。。。。。

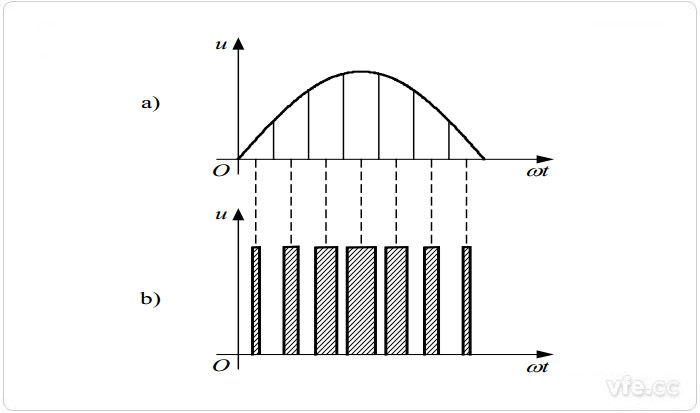

　　用PWM波形包办这个正弦半波的过程如下图3所示。。。。。。首先将正弦半波等分，，，，，，，每个等分的脉冲宽度是一样的，，，，，，，但幅值分歧，，，，，，，而后使用一系列PWM波，，，，，，，即等幅但不等宽的脉冲来包办这个正弦半波。。。。。。每个等幅不等宽的脉冲与等宽脉冲的面积(冲量)相称，，，，，，，中点沉合。。。。。。PWM波的宽度按正弦法规变动，，，，，，，若要扭转等效输出正弦波幅值，，，，，，，按统一比例扭转各脉冲宽度即可。。。。。。最后，，，，，，，这个PWM波等效为正弦互换电。。。。。。

图示3：用PWM波包办正弦半波

　　注：用一系列等幅不等宽的脉冲来包办一个正弦半波，，，，，，，正弦半波N等分，，，，，，，当作N个相连的脉冲序列，，，，，，，脉宽相称，，，，，，，但幅值不等;用矩形脉冲包办，，，，，，，等幅，，，，，，，不等宽，，，，，，，中点沉合，，，，，，，面积(冲量)相称，，，，，，，宽度按正弦法规变动。。。。。。
