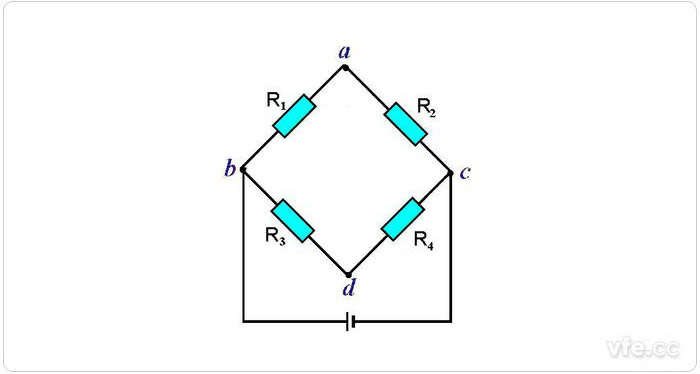

下图所示电路就是一个由四个电阻R1、R2、R3、R4组成的电桥，，，，，，，电路中有一电阻为未知(R2)，，，，，，，在四边形的一条对角线中接入直流电源U，，，，，，，另一条对角线接入检流计G。。。。。。。？？？？？？Ｄ芄煌ü鹘谇疟凵系缱璧闹凳笹中无电流通过，，，，，，，则电桥平衡，，，，，，，利用电桥平衡方程(即R2×R3=R1×R4)可得未知电阻R2=R1?R4/R3。。。。。。。电桥就是基于这种思想进行丈量的，，，，，，，当四个桥臂中出现未知量时，，，，，，，基于该公式便可凭据已知值实现对未知量的丈量。。。。。。。

图1示：常见电桥组成示意图

　　常用的电桥有下列几种：

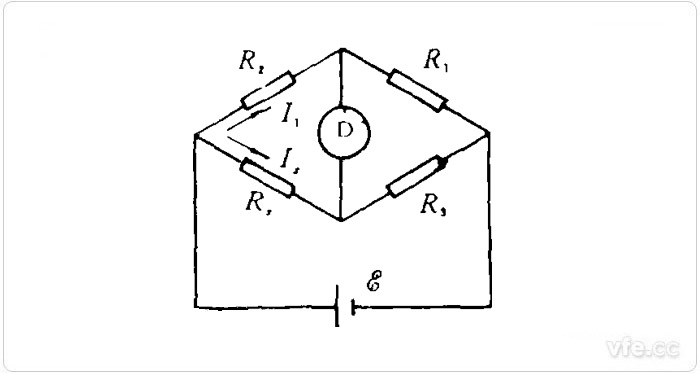

01惠斯通电桥

　　上图所示电路重要由三个已知阻值电阻R1、R2、R3和一个未知阻值电阻Rx组成，，，，，，，常被称为惠斯通电桥，，，，，，，其重要用于求解未知电阻Rx的阻值。。。。。。。凭据电桥实现道理：R2×R3=R1×Rx可得Rx=R2×R3/R1，，，，，，，因而可通过已知的三个电阻的阻值求解出未知电阻的阻值。。。。。。。

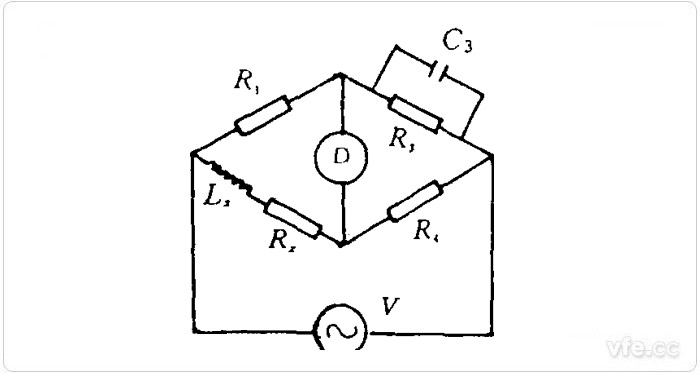

02麦克斯韦电桥

　　上图所示电路重要由三个已知阻值电阻R1、R3、R4，，，，，，，一个已知容量电容C3，，，，，，，一个未知阻值电阻Rx和一个未知电感Lx组成，，，，，，，常被称为麦克斯韦电桥，，，，，，，其重要用于求解未知电阻Rx的阻值和未知电感Lx的值。。。。。。。凭据电桥实现道理：Rx×R3=R1×R4可得Rx=R1×R4/R3，，，，，，，且Lx=R1×R4×C3，，，，，，，因而可通过已知的三个电阻值和一个电容致反求解出未知电阻和未知电感的值。。。。。。。

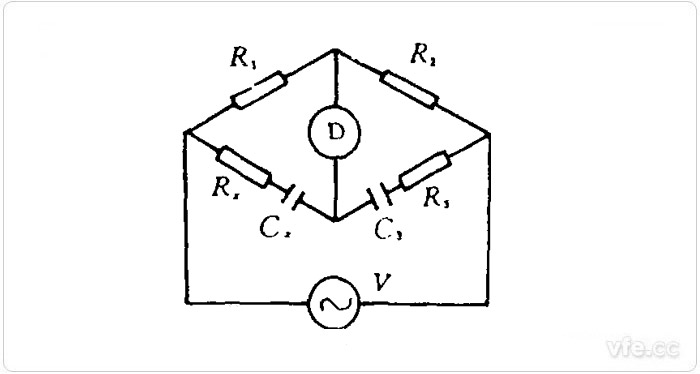

03文氏电桥

　　上图所示电路重要由三个已知阻值电阻R1、R2、R3，，，，，，，一个已知容量电容C3，，，，，，，一个未知阻值电阻Rx和一个未知电容Cx组成，，，，，，，常被称为文式电桥，，，，，，，其重要用于求解未知电阻Rx的阻值和未知电容Cx的值。。。。。。。凭据电桥实现道理：Rx×R2=R1×R3可得Rx=R1×R3/R2，，，，，，，且Cx=C3×R2/R1，，，，，，，因而可通过已知的三个电阻值和一个电容致反求解出未知电阻和未知电容的值。。。。。。。

　　电桥是一种根基的丈量工具，，，，，，，利用宽泛，，，，，，，作为一种拥有高活络度和正确度的丈量电路，，，，，，，利用电桥平衡的道理，，，，，，，不仅能够测电阻，，，，，，，也可测电容、电感，，，，，，，并且能够通过这些物理量的变动间接丈量非电学量，，，，，，，例如温度、压力、质量、速度等，，，，，，，因而电桥电路在自动化节造中有着宽泛的利用。。。。。。。
