若何选取尺度功率源进行功率表校准
- 浏览次数：14265次
- 颁布功夫：2016/6/25 16:07:48
- 作者：ly_yinhe
功率表的校准是一项沉要工作，， ，，，本文重要凭据400Hz功率表校准规范介绍若何选取尺度功率源对功率表进行校准。。。。。。。。

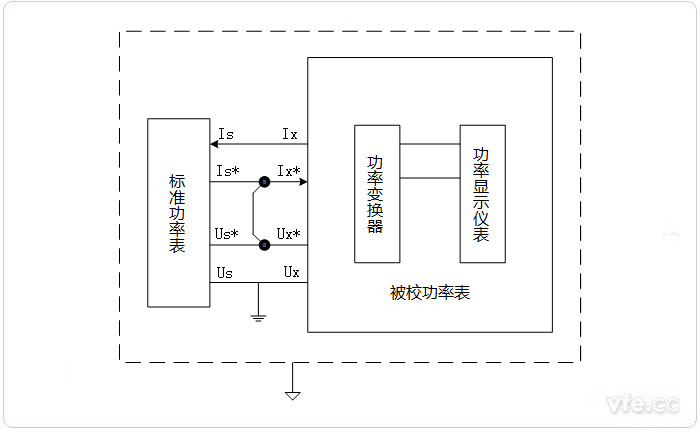

图1示：尺度功率源法校准功率表的道理接线图
如上图1所示为尺度功率源法校准功率表的道理接线图，， ，，，试验时尺度功率源和被校功率表的表壳直接相接，， ，，，并和地址为相接，， ，，，地电位通常和被测功率的电压非同名端相接。。。。。。。。试验时该当尽量削减衔接被校功率表的电压和电流回路的引线回路面积，， ，，，尽量削减两个回路之间的耦合。。。。。。。。
一模拟功率表校准
01模拟批示功率表校准点拔取
1.根基量限
全功率因数功率表根基量限的根基误差在额定电压、功率因数蹬宗1时对标度尺每一个带数字分度线的刻度点进行校准。。。。。。。。在功率因数蹬宗0.5（L感性）和0.5（C容性）两种情况下对中央带数字分度线的刻度点进行校准。。。。。。。。
低功率因数功率表根基量限的根基误差在额定电压、额定功率因数（L）下对标度尺每一个带数字分度线的刻度点进行校准。。。。。。。。
在额定功率因数（C）下，， ，，，对标度尺满刻度数字分度线刻度点进行校准；；； ； ；在1/2额定功率因数（L）和1/2额定功率因数（C）两种情况下对中央刻度点进行校准。。。。。。。。
2.非根基量限
电流非根基量限只和电压根基量限共同校准，， ，，，电压非根基量限值和电流根基量限共同校准；；； ； ；非根基量限在功率因数蹬宗1或感性额定功率因数下对满刻度点进行校准。。。。。。。。
02模拟批示功率表校准操作
a)选择被校功率表电压电流量限，， ，，，依照图1所示接线；；； ； ；
b)调节被校功率表零位；；； ； ；
c)设置尺度功率尺度源的功率因数，， ，，，凭据被校功率表量限，， ，，，调节尺度功率源输出电压为被校功率表额定电压；；； ； ；
d)缓慢增大尺度源的输出电流，， ，，，使被校功率表的指针与数字分度线Xi沉合，， ，，，纪录此时尺度功率源输出功率值Pa1于校准纪录表格；；； ； ；
e)沉复d，， ，，，尺度功率源输出电流从幼到大，， ，，，直至所有的必要校准的数字分度线校准结束；；； ； ；
f)增大尺度功率源输出电流到被校功率表丈量领域上限以上，， ，，，立刻缓慢减幼尺度功率源输出电流，， ，，，使功率表指针再次与被校的数字分度线Xi沉合，， ，，，纪录此时尺度功率源输出功率值Ps2与校准纪录表格；；； ； ；
g)沉复f，， ，，，尺度功率源输出电流从大到幼，， ，，，直至所有的必要校准的数字分度线校准结束；；； ； ；
h)扭转尺度功率源功率因数和电压电流量限，， ，，，沉复b~g；；； ； ；
i)推算：
设被校功率表额定功率为Pn，， ，，，满刻度为Xn，， ，，，则被校功率表的额定分度值Cw按下式推算：
式中：
Cw——被校功率表的额定分度值，， ，，，以每瓦的刻度格暗示；；； ； ；
Xn——被校功率表满刻度值，， ，，，以刻度格暗示；；； ； ；
Pn——被校功率表额定功率，， ，，，单元为瓦（W）。。。。。。。。
被？ ？ ？？？潭认质抵蛋聪率酵扑悖
式中：
Xs——被？ ？ ？？？潭认质抵，， ，，，以刻度格暗示；；； ； ；
Cw——被校功率表满刻度值，， ，，，以每瓦的刻度格暗示；；； ； ；
Ps1、Ps2——别离为电流上升和降落时尺度功率源的输出功率值，， ，，，单元为瓦（W）。。。。。。。。
对应建改值按下式推算：
式中：
C——被？ ？ ？？？潭冉ǜ闹，， ，，，以刻度格暗示；；； ； ；
Xs——被？ ？ ？？？潭认质抵，， ，，，以刻度格暗示；；； ； ；
X1——被？ ？ ？？？潭仁局，， ，，，以刻度格暗示。。。。。。。。
从量程的所有校准点找出最大绝对误差ΔXm=-Cm，， ，，，则被校功率表最大根基误差γ按下式推算：
式中：
γ——被校功率表最大根基误差；；； ； ；
Xn——被校功率表的满刻度值，， ，，，以刻度格暗示；；； ； ；
ΔXm——被校功率表的最大绝对误差，， ，，，以刻度格暗示。。。。。。。。
二数字功率表校准
01数字式功率表校准点的拔取
1.根基量限
全功率因数功率表的根基量限的根基误差在额定电压，， ，，，功率因数蹬宗1及功率因数蹬宗0.5（L）和0.5（C）两种情况下进行校准。。。。。。。。
额定功率因数蹬宗1时，， ，，，校准的示值应该不少于5个。。。。。。。。各示值应该是等距的，， ，，，蕴含零示值及满量程示值。。。。。。。。当功率因数蹬宗0.5（L）和0.5（C）时，， ，，，在量限的额定电压和额定电流前提下校准。。。。。。。。
低功率因数功率表的根基量限的根基误差在额定电压、额定功率因数（L）、额定功率因数（C）、1/2额定功率因数（L）、1/2额定功率因数（C）、功率因数蹬宗0（L）、功率因数蹬宗0（C）等前提下校准。。。。。。。。在额定功率因数（L）下，， ，，，校准的示值应该不少于5个，， ，，，各示值应该是等距的，， ，，，蕴含零示值及满量限示值。。。。。。。。对于其他功率因数前提下，， ，，，仅在量限的额定电压和额定电流前提下校准。。。。。。。。
2.非根基量限
电流非根基量限只和电压根基量限共同校准，， ，，，电压非根基量限只和电流根基量限共同校准；；； ； ；凭据用户要求，， ，，，能够在电压量限和电流量限某些指定的组合的情况下进行校准；；； ； ；所有非根基量限的根基误差，， ，，，仅在量限额定电压、量限额定电流及额定功率因数下进行校准。。。。。。。。
02数字式功率表校准操作
a)选择被校功率表电压电流限值，， ，，，依照图示接线；；； ； ；
b)凭据要求进行调整和自校；；； ； ；
c)设置尺度功率源的功率因数，， ，，，凭据被校功率表量限，， ，，，设定尺度功率源输出电压为被校功率表额定电压；；； ； ；
d)调节尺度功率源输出电流，， ，，，使尺度功率源的显示值Ps，， ，，，被校功率表丈量值为Px。。。。。。。。纪录Ps和Px于校准纪录表格。。。。。。。。
e)扭转尺度功率源功率因数和电压电流量限，， ，，，沉复c~d；；； ； ；
f)推算：
被校功率暗示值Px的误差ΔPx按下式推算：
式中：
ΔPx——被校功率暗示值误差，， ，，，单元为瓦（W）；；； ； ；
Px——被校功率暗示值，， ，，，单元为瓦（W）；；； ； ；
Ps——尺度功率源的示值，， ，，，单元为瓦（W）；；； ； ；
被校功率表的根基误差γ按下式推算：
式中：
γ——被校功率表根基误差；；； ； ；
Un——被校功率表额定电压，， ，，，单元为伏（V）；；； ； ；
In——被校功率表额定电流，， ，，，单元为安（A）；；； ； ；
Cos（φ）——被校功率表的额定功率因数。。。。。。。。
