当前，，，，，，高端的电量丈量系统根基能够丈量诸如直流、互换和脉冲波形等肆意波形的电压参量，，，，，，在互换变频调速系统、电网监控系统、开关电源以及必要隔离丈量高压等多个领域中得到利用，，，，，，但是由于现场丈量电磁环境复杂，，，，，，经；；；；；；；嵊龅秸闪空范燃醯蜕踔廖薹ㄕＵ闪康那榭觯，，，，，严沉的会导致丈量设备的败坏。。。。。。所以抗扰度机能的曲直直接决定丈量系统是否适合复杂的电磁环境利用。。。。。。

　　为验证丈量系统在现场环境相对比力复杂的情况下是否能够正确的丈量信号，，，，，，凭据国标GB/T17626，，，，，，对变送器与二次仪表组成的丈量系统进行以下三项电磁兼容试验：

　　★电急剧瞬变脉冲群抗滋扰度试验

　　★工频磁场抗滋扰性试验

　　★静电放电抗滋扰试验

一电急剧瞬变脉冲群抗滋扰度试验

　　沉复性急剧瞬变试验是一种由很多瞬变脉冲群耦合到电气和电子设备的电源端口、节造端口、信号端口的试验。。。。。。试验是为了验证丈量系统对诸如来自切换瞬变过程(堵截感性负载、继电器触电弹跳等)的各种类型瞬变滋扰的抗扰度。。。。。。试验依照GB/T17626.4-2008中划定的前提下进行：

表1试验等级

开路输出试验电压和脉冲的沉复频率
等级	在I/O（输入/输出）信号、数据和节造端口
	电压峰值/KV	沉复频率/KHz
1	0.25	100
2	0.5	100
3	1	100
4	2	100

　　在整个试验过程中及试验后，，，，，，系统应能正常工作。。。。。。

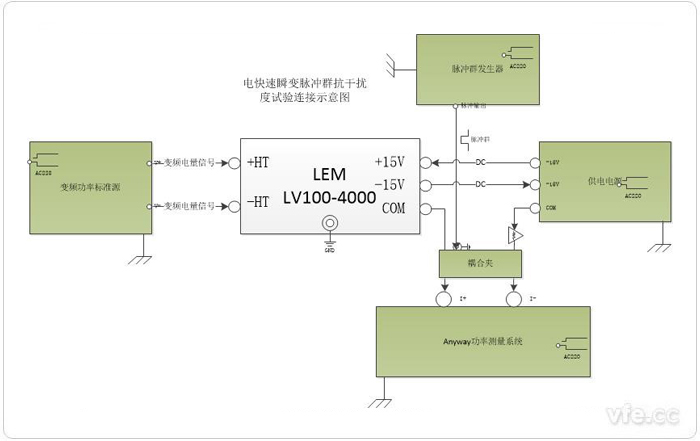

01试验接线示意图

电急剧瞬变脉冲群抗滋扰度试验接线图

02电急剧瞬变脉冲群抗滋扰度试验波形

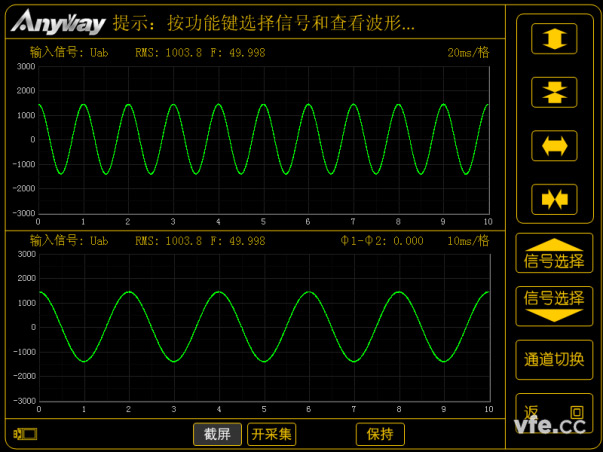

电急剧瞬变脉冲群抗滋扰度试验前波形

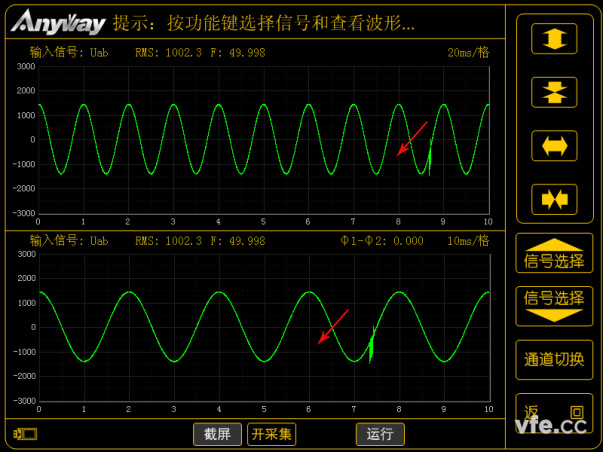

电急剧瞬变脉冲群抗滋扰度试验中波形

电急剧瞬变脉冲群抗滋扰度试验后波形

03电急剧瞬变脉冲群抗滋扰度试验试验测试结论：

　　试验选取三等级前提下进行，，，，，，试验过程中丈量信号受到脉冲波的骚扰;从丈量波形中能够明显观察到脉冲信号(箭头所示)，，，，，，试验实现后复原到丈量前的状态。。。。。。

二工频磁场抗扰度试验

　　丈量系统处于与其特定地位和装置前提(如变送器靠近骚扰源—有较大电流通过的导线等)有关的工频磁场时，，，，，，本试验能够检验变送器的抗扰度。。。。。。依照GB/T17626.8-2006中划定前提下进行测试：

表2不变持续磁场试验等级

等级	磁场强度/（A/m）称
1	1
2	3
3	10
4	30
5	10
注：磁场强杜酌A/m暗示，，，，，，1A/m相对于自由空间的磁场感应强度为1.26uT控

表3 1s～3s的短时试验等级

等级	磁场强度/（A/m）称
1	一
2	一
3	一
4	300
5	1000

　　整个试验中及试验后，，，，，，系统应能正常工作。。。。。。

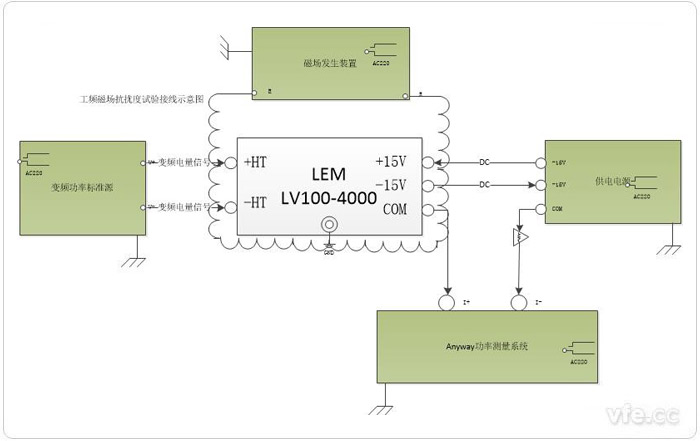

01工频磁场抗扰度试验试验接线示意图

工频磁场抗扰度试验试验接线示意图

02工频磁场抗扰度试验波形

工频磁场抗扰度试验前波形

工频磁场抗扰度试验中波形

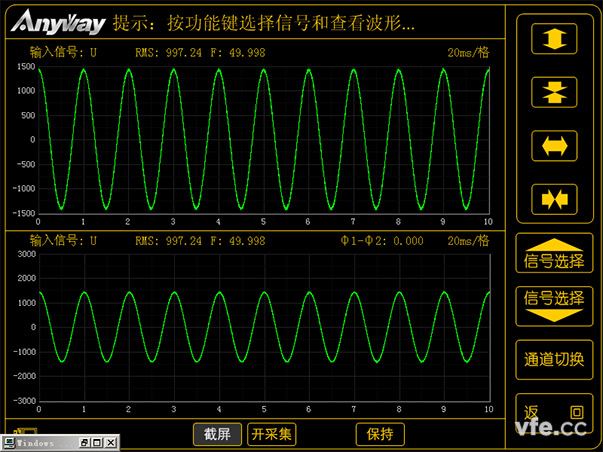

工频磁场抗扰度试验后波形

03工频磁场抗扰度试验测试结论

　　试验选取四级等级前提下进行，，，，，，试验过程中使丈量信号数据正常，，，，，，波形正常。。。。。。

三静电放电抗滋扰度试验

　　丈量系统处于静电放电环境中装置前提下的装置(变送器)，，，，，，试验步骤分为接触放电步骤和空气放电，，，，，，模拟对试验设备的静电放电，，，，，，本试验检验装置(变送器)的静电骚扰抗扰度。。。。。。

　　试验依照GB/T17626.2-2008中划定前提下进行：

表4试验等级

等级		空气放电
等级	试验电压KV	等级	试验电压KV
1	2	1	2
3	4	2	4
3	6	3	8
4	8	4	15

　　静电放电抗滋扰度试验试验中及试验后，，，，，，系统应能正常工作。。。。。。

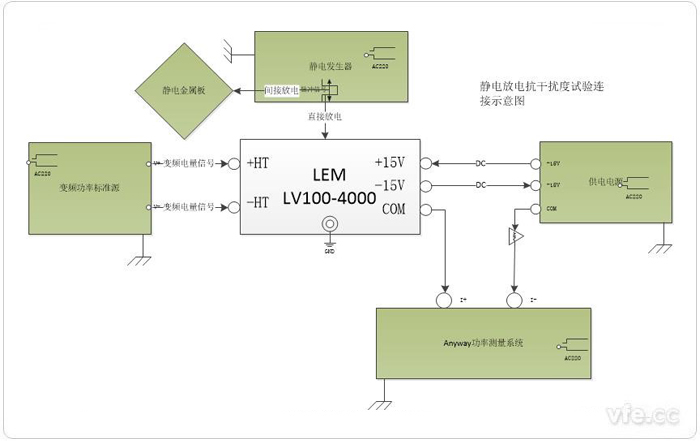

01静电放电抗滋扰度试验试验接线示意图

静电放电抗滋扰度试验试验接线示意图

02静电放电抗滋扰度试验波形

静电放电抗滋扰度试验前波形

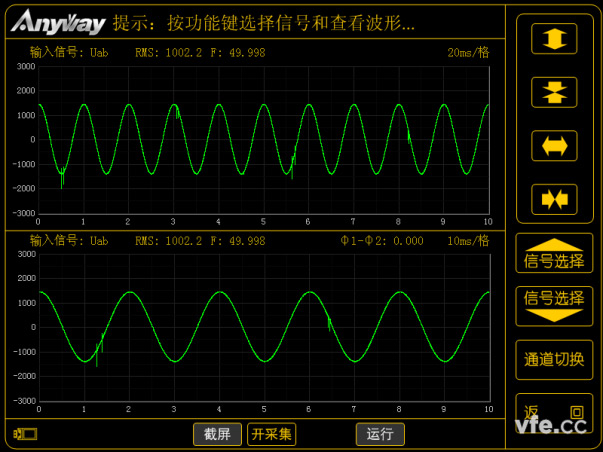

静电放电抗滋扰度试验中波形

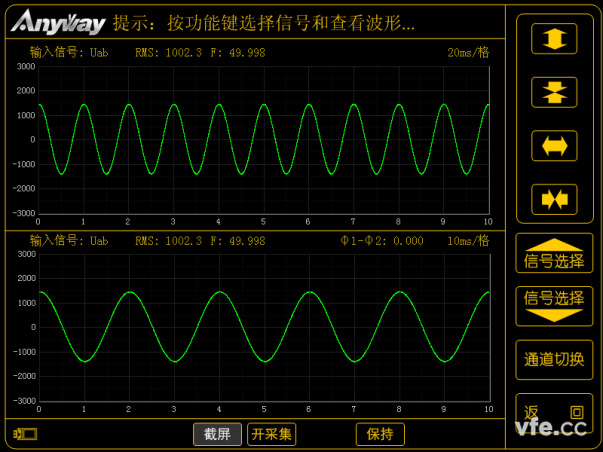

静电放电抗滋扰度试验后波形

03静电放电抗滋扰度试验测试结论

　　试验选取三等级前提下进行，，，，，，试验过程中丈量信号受到脉冲波的骚扰;从丈量波形中能够明显观察到脉冲信号，，，，，，试验实现后复原到丈量前的状态。。。。。。

　　电磁兼容试验结语：电量丈量系统在利用于复杂电磁环境容易受到滋扰源的骚扰，，，，，，从而使被测原始信号特点不能真实的被表白出来，，，，，，导致丈量误差的增大。。。。。。解决电磁滋扰能够从滋扰源的源头解决，，，，，，也能够堵截传输蹊径。。。。。。在源头不容易解决的情况下，，，，，，选取基于光纤前端数字化的测试系统能够从底子上堵截滋扰的传输蹊径，，，，，，从而达到高精度丈量的主张。。。。。。
