直线感应电机重要有扁平型、圆筒型和圈盘型3种类型，，，，，，，其中扁平型利用最为宽泛。。。。。。

01扁平型

　　直线感应电机能够看作是由旋转式感应电机演变而来的。。。。。。设想把旋转感应电机沿径向剖开，，，，，，，并将圆周发展成直线，，，，，，，即可得到扁平型直线感应电机(图1示：旋转电机转化为直线感应电机)。。。。。。由定子演变而来的一侧称为一次侧，，，，，，，由转子演变而来的一侧称为二次侧。。。。。。

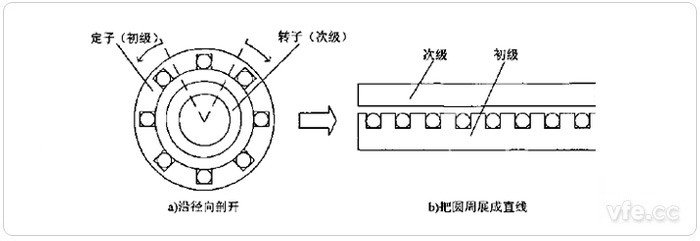

图1示：旋转电机转化为直线感应电机

　　由于运行时一次侧和二次侧之间要作相对运动，，，，，，，为了保障在所需的行程领域内，，，，，，，一次侧和二次侧之间的电磁耦合始终不变，，，，，，，现实利用时，，，，，，，必须把一次侧和二次侧造作成分歧长度，，，，，，，既可所以一次侧长、二次侧短，，，，，，，也可所以一次侧短，，，，，，，二次侧长。。。。。。前者称为长一次侧，，，，，，，后者称短一次侧(如图2所示扁平型直线感应电机)。。。。。。由于短一次侧结构比力单一，，，，，，，造作成本和运行用度均比力低，，，，，，，故除特殊场所表，，，，，，，通常均选取短一次侧。。。。。。

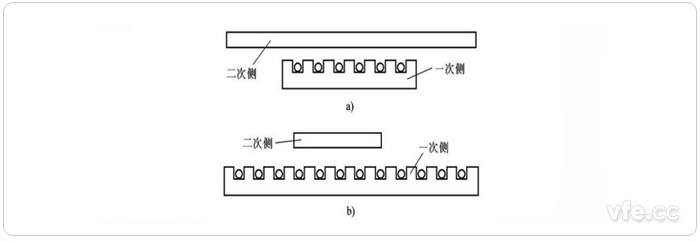

图2示：扁平型直线感应电机

　　在图2中所示的扁平型直线感应电机，，，，，，，仅在二次侧的一壁拥有一次侧，，，，，，，这种结构大局称为单边型。。。。。。它的最大特点是在—次侧和二次侧之间存在较大的反向吸力，，，，，，，这在大无数场所下是不仅愿产生的。。。。。。若在二次侧的双方都装上一次侧，，，，，，，则反向吸力能够相互抵消，，，，，，，这种结构大局称为双边型，，，，，，，如图3所示双边型直线感应电机。。。。。。

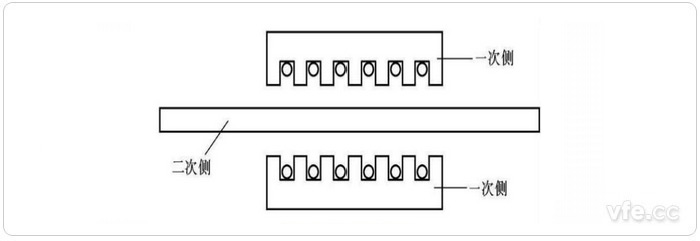

图3示：双边型直线感应电机

　　扁平型直线感应电机的—次侧铁芯由硅冈飕叠成，，，，，，，与二次侧相对的一面开有槽，，，，，，，槽中搁置绕组。。。。。。绕组可所以单相、两相、三相或多相的。。。。。。二次侧有两种结构类型：一种是栅型结构，，，，，，，铁芯上开槽，，，，，，，槽中搁置导条；；；；；；；并用端部导条衔接所有槽中导条;另一种是实心结构，，，，，，，选取整块均匀的金属资料，，，，，，，可分为非磁性二次侧和钢二次侧。。。。。。非磁性二次侧的导电机能好，，，，，，，通常为铜或铝。。。。。。

02圆筒型

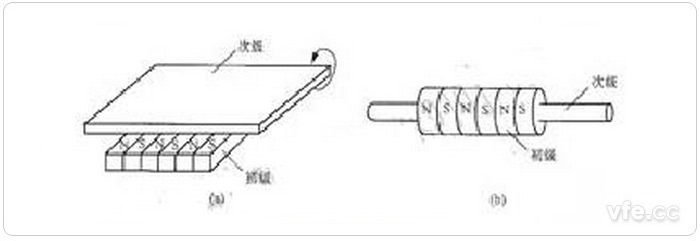

图4示：圆筒型直线感应电机的演变

　　将图2中a所示的扁平型直线感应电动机沿着和直线运动相垂直的的方向卷成筒形，，，，，，，就形成了圆筒型直线感应电动机(如图4所示圆筒型直线感应电机的演变)。。。。。。在特殊场所，，，，，，，这种电动机还能够造成寂仔旋转运动又有直线运动的旋转直线电动机。。。。。。旋转直线的运动体可所以一次侧，，，，，，，也可所以二次侧。。。。。。

03圆盘型

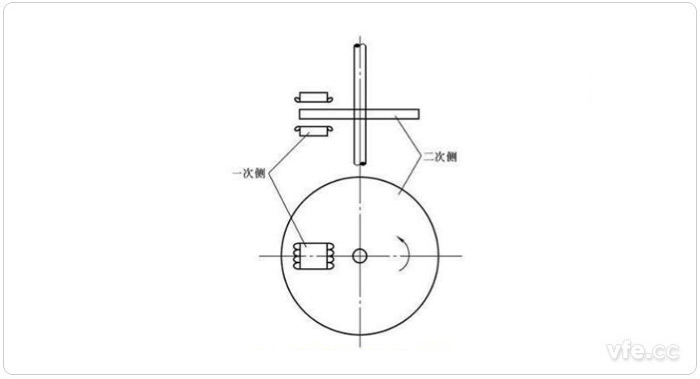

图5示：圆盘型直线感应电机

　　圆盘型直线感应电机如图5所示，，，，，，，它的二次侧做成扁平的圆盘状态，，，，，，，能绕通过圆心的轴自由动弹：将一次侧放在二次侧圆盘靠表边缘的平面上，，，，，，，使圆盘受切向力作旋转运动。。。。。。但其运行道理和设计步骤与扁平型直线感应电机一样，，，，，，，故仍属直线电机领域。。。。。。与通常旋转电机相比，，，，，，，它拥有以下利益：

　　a) 转矩与旋转速度能够通过多台一次侧组合或者通过一次侧在圆盘上的径向地位来调节。。。。。。

　　b) 无需经过齿轮减速箱就能得到较低的转速，，，，，，，因而电动机的振动和噪声很幼。。。。。。

　　直线感应电动机是由旋转电动机演变而来。。。。。。当一次侧的三相(或多相)绕组通入对称正弦互换电流时，，，，，，，会产生气隙磁场。。。。。。当不思考由于铁芯两端开断而引起的纵向边缘效应时，，，，，，，这个气隙磁场的散布情况与旋转电动机类似，，，，，，，沿着直线方向按正弦法规散布。。。。。。但它不是旋转而是沿着直线平移，，，，，，，称为行波磁场(如图6中1曲线所示)。。。。。。显然行波磁场的移动速杜纂旋转磁场在定子内圆表表上的线速度是一样的，，，，，，，行波磁场移动的速度称为同步速度。。。。。。

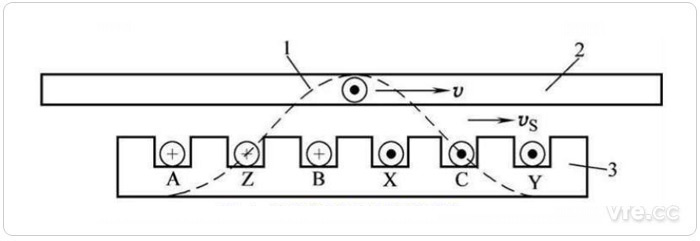

图6示：直线感应电机工作道理

　　(1：行波磁场，，，，，，，2：二次侧，，，，，，，3：一次侧)

　　式中：

　　D——旋转电动机定手内圆周的直径；；；；；；；

　　t——极距，，，，，，，t=πD/2p；；；；；；；

　　P——极对数；；；；；；；

　　f1——电源的频率。。。。。。

　　行波磁场切割二次侧导条，，，，，，，将在导条中产生感应电动势和电流，，，，，，，导条的电流和气隙磁场相互作用，，，，，，，产生切向电磁力。。。。。。若是一次侧固定不动，，，，，，，则二次侧便在这个电磁力的作用下，，，，，，，顺着行波磁场的移动方向作直线运动。。。。。。若二次侧移动的速杜酌v暗示，，，，，，，转差率用s暗示，，，，，，，则有

　　电动状态时，，，，，，，s在0~1之间。。。。。。

　　二次侧移动速度为：

　　可见，，，，，，，扭转极距或电源频率，，，，，，，均可扭转二次侧移动的速度;扭转一次绕组中通电相序，，，，，，，可扭转二次侧移动的方向。。。。。。

　　直线感应电机与旋转感应电机在工阼道理上并无性质区别，，，，，，，只是所得到的机械运动方式分歧而已。。。。。。但是两者在电磁机能上却存在很大的差剧，，，，，，，重要表此刻以下三个方面：

　　1. 旋转感应电机定子三相绕组是对称的，，，，，，，因而若所施加的三相电压对称，，，，，，，则三相电流就是对称的。。。。。。但直线感应电机的低级三相绕组在空间地位上是不合称的，，，，，，，位于边缘的线圈与位于中央的线圈相比，，，，，，，其电感值相差很大。。。。。。也就是说：相电抗是不相称的。。。。。。因而，，，，，，，即便三相电压对称，，，，，，，三相绕组电流也不合称。。。。。。

　　2. 旋转感应电机定、转子之间的气隙是圆形的，，，，，，，无头无尾，，，，，，，陆续不休，，，，，，，不存在始端和终端。。。。。。但直线感应电机初、次级之间的气隙存在着始端和终端。。。。。。当次级的一端进入或退出气隙时，，，，，，，城市在次级导体中感应附加电流，，，，，，，这就是所谓的”边缘效应”。。。。。。由于边缘效应的影响，，，，，，，直线感应电机与旋转感应电机在运行个性上有较大的分歧。。。。。。

　　3. 由于直线感应电机初、次级之间在直线方向上要一连肯定的长度，，，，，，，因而在机械结构上通常将初、次级之间的气隙做得较长。。。。。。这样，，，，，，，其功率因数比旋转感应电机还要低。。。。。。
