一、布景

　　电机是用电量最大的耗电机械。。。。。。。有统计显示，，，，，，，，2011年，，，，，，，，我国电机保有量约17亿千瓦，，，，，，，，总耗电量约3万亿千瓦时，，，，，，，，占全社会总用电量的64%，，，，，，，，其中工业领域电机总用电量为2.6万亿千瓦时，，，，，，，，约占工业用电的75%。。。。。。。我国电机能效水平逐步提高，，，，，，，，但总体依然较低，，，，，，，，均匀水平比国表低3-5个百分点，，，，，，，，低效电机造成用电浪费。。。。。。。

　　2008年国际电工技术委员会（IEC）造订了全球统一的电机能效分级尺度，，，，，，，，并统一了测试步骤；；；；；；美国从1997年起头强造奉行高效电机，，，，，，，，2011年又强造奉行超高效电机；；；；；；欧洲于2011年也起头强造奉行高效电机。。。。。。。我国2006年颁布了电机能效尺度（GB18613-2006），，，，，，，，中国参照IEC尺度组织进行了订正，，，，，，，，新尺度（GB18613-2012）于2012年9月1日正式施杏祝。。。。。。

　　依照国度新尺度，，，，，，，，截止2013年，，，，，，，，我国出产的电机产品绝大无数都不是高效的（高效电机是指达到或优于GB18613-2012尺度中节能评价值的电机）。。。。。。。

　　工信部2013年3月26日印发的《2013年工业节能与绿色发展专项行动执行规划》通知中就提出，，，，，，，，2013年将沉点推动执行电机能效提升专项打算。。。。。。。

　　2013年6月21日，，，，，，，，工业和信息化部和国度质量监督检验检疫总局结合颁布了《电机能效提升打算（2013-2015年）》（以下简称《打算》）。。。。。。。《打算》提出到2015年，，，，，，，，实现电机产品升级换代，，，，，，，，50%的低压三相笼型异步电动机产品、40%的高压电动机产品达到高效电机能效尺度规范；；；；；；累计推广高效电机1.7亿千瓦，，，，，，，，裁减在用低效电机1.6亿千瓦，，，，，，，，执行电机系统节能技改1亿千瓦，，，，，，，，执行裁减电机高效再造作2000万千瓦。。。。。。。预计2015年昔时实现节电800亿千瓦时,相当于节能2600万吨尺度煤，，，，，，，，减排二氧化碳6800万吨。。。。。。。

　　为提高高压异步三相电动机的能效丈量了局正确性，，，，，，，，国度法造计量治理计量技术委员会能效标识计量检测分技术委员会与2012年委托国度高电压计量站及东升国际官网等单元草拟《高压三相异步电动机能源效能计量检测步骤》计量技术规范。。。。。。。同时，，，，，，，，由东升国际官网掌管建设高电压计量站的用于高压三相异步电机及低压异步电机能源效能评测的高效电机试验台。。。。。。。

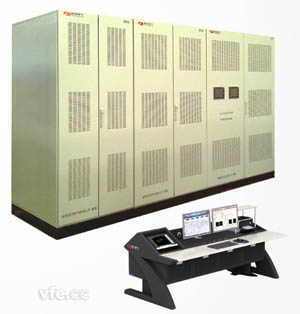

　　高效电机试验台是凭据GB/T1032三相异步电动机试验步骤及GB18613中幼型三相异步电动机能效限造值及能效等级等国度标正确定的试验步骤对电机的温升、效能等参数进行检验的综合测试系统。。。。。。。

二、设计凭据

　　1、用户要求
　　2、GB755-2008旋转电机_定额和机能
　　3、GB755-2-2003旋转电机(牵引电机之表)确定损耗
　　4、GB/T1032-2012三相异步电动机试验步骤
　　5、GB/T22670-2008变频器供电三相笼型感应电动机试验步骤
　　6、GB/T25123.2-2010 电力牵引 轨路机车车辆和公路车辆用旋转电机 第2部门：电子变流器供电的互换电动机

三、试验道理

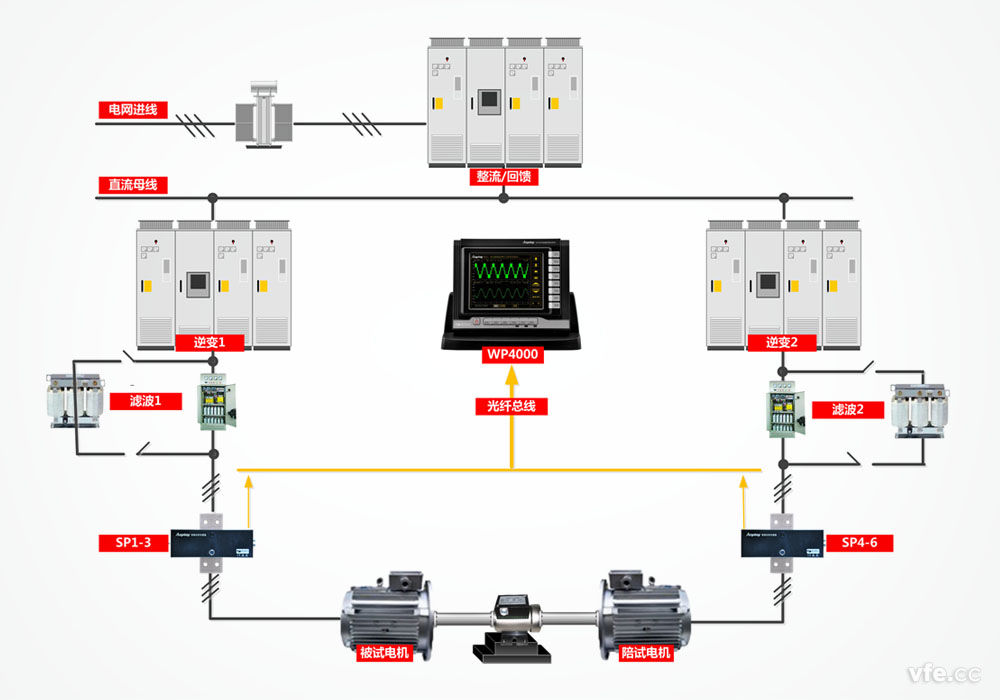

　　高效电机试验台由试验电源、主电量系统、开关测控、辅助参量测试及自动化试验台等组成。。。。。。。

1、试验电源

　　高效电机试验台的试验电源满足GB/T1032-2012和GB755-2008对电机试验电源的要求，，，，，，，，受法式节造进行相应操作。。。。。。。

2、主电量测试

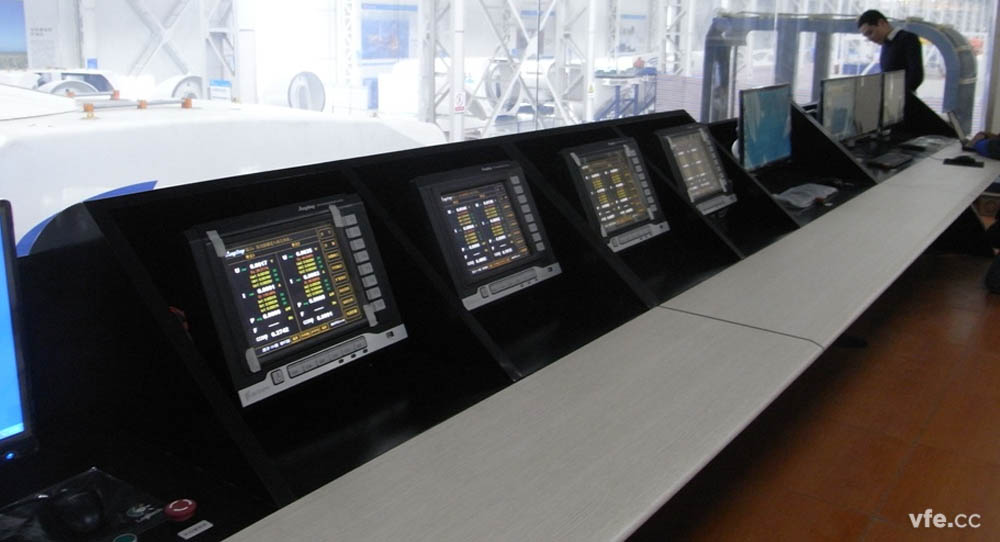

　　高效电机试验台的主电量测试选取WP4000变频功率分析仪，，，，，，，，实现电机试验过程中的电参量的幅值、频率和功率因数在宽领域内的高精度丈量。。。。。。。

3、开关测控

　　高效电机试验台选取DMC300散布式测控系统的DC系列散布式I/O子站实现对蕴含电源柜、丈量开关柜等系统中所有开关的节造和测试。。。。。。。

4、辅助参量测试

　　高效电机试验台选取DMC300散布式测控系统的DM系列散布式测试子站实现对8路温度和1路扭矩及转速进行测试，，，，，，，，通过光纤传输到试验台的变频功率分析仪。。。。。。。

5、自动化试验台

　　高效电机试验台通过以太网实现与所有测控设备的通讯节造、获得试验过程的电量和非电量丈量数据；；；；；；

　　高效电机试验台通过电机试验测控报表软件可凭据试验项目实现对试验电源的配置，，，，，，，，对开关状态进行节造，，，，，，，，实现试验项主张过程节造，，，，，，，，实现试验过程，，，，，，，，并获取相应的试验数据；；；；；；

　　高效电机试验台通过电机试验测控报表软件可凭据尺度对试验过程获得的数据进行处置，，，，，，，，获得试验了局，，，，，，，，形成试验汇报；；；；；；试验汇报存储、打印。。。。。；；；；；；

四、试验项目

　　高效电机试验台能够实现下述试验项目：

　　◆ 空载试验：（自动实现）
　　◆ 堵转试验：（人为输入堵转电流倍数，，，，，，，，自动实现）
　　◆ 低频堵转试验：（人为输入堵转电流倍数，，，，，，，，自动实现）
　　◆ 负载试验：（自动实现）
　　◆ 效能简直定 ：依照GB/T1032-2012划定的A、B、B1、E1、F1、G1、H法,共七种；；；；；；（自动实现）。。。。。。。
　　◆ 变频器供电电动机负载个性测定：（自动实现）
　　◆ 温升试验：
　　　★直接负载法：对拖法（自动实现）
　　　★等效负载法：降低电压负载法、降低电流负载法、定子叠频法。。。。。。。（自动实现）
　　◆ 最大转矩的测定：（自动实现）
　　◆ 最幼转矩的测定：（自动实现）
　　◆ T-N曲线的测定：（自动实现）蕴含：正向、反向曲线。。。。。。。加载时，，，，，，，，最低转速应＜2%Ne。。。。。。。
　　◆ 过转矩试验：（自动实现）
　　◆ 超速试验：（自动实现）
　　◆ 耐压试验：(买方自备耐压设备,人为实现，，，，，，，，手动输入)
　　◆ 短时升高电压试验：（自动实现）
　　◆ 绝缘电阻的测定：(买方自备绝缘电阻仪，，，，，，，，人为试验、手工输入)
　　◆ 冷态直流电阻的测定：(买方自备直流电阻仪, 人为试验、手工输入)

五、瞻望

　　高效电机试验台于2013年3月投入使用，，，，，，，，2013年7月4日，，，，，，，，国度质检总局进行了“节能产品惠民工程”专项查抄了局汇报会。。。。。。；；；；；；嵘，，，，，，，，总局充分注定了国度高电压计量站在高压电机专项抽查的工作成就，，，，，，，，并将国度高电压计量站作为技术依附单元列入工信部和国度质检总局结合颁布的《电机能效提升打算（2013-2015年）》。。。。。。。
