产品概述

一DM系列散布式测试子站概述

　　DM系列散布式测试子站是基于前端数字化理想的DMC300散布式测控系统的沉要组成部门，，，，，，用于实现DMC300散布式测控系统的数据采集职能。。。。。

　　DM系列散布式测试子站重要蕴含双通路的电量测试子站、4～20mA等尺度模拟量信号丈量子站、脉冲频率丈量子站及温度、湿度丈量子站等等。。。。。

二DM系列散布式测试子站道理框图

　　下图为其通用的道理框图：

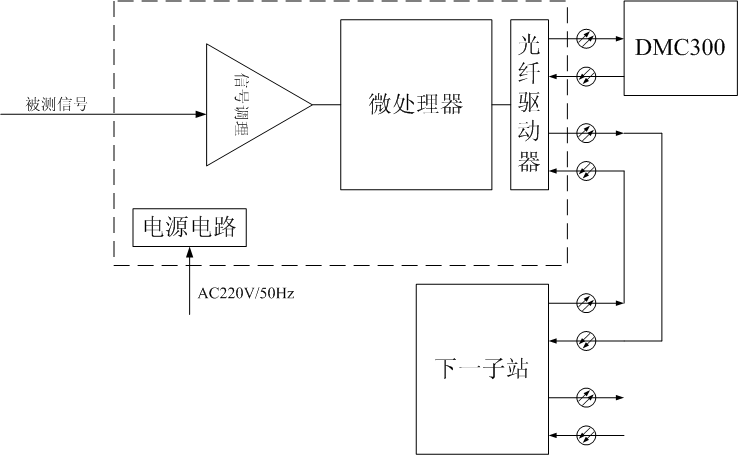

图1 DM系列散布式测试子站道理框图

选型及利用

一DM系列散布式测试子站利用

　　1、选取DMC300散布式测控系统的各类子站可组成大型的测控系统，，，，，，用于实现工业现场的DCS测控必要；；；；；；

　　2、可选取单一或少量子站加上必要的附件及上位机软件代替各类专业仪器，，，，，，如：

　　一台DM4032温度测试子站及少量附件和上位机软件可实现8路温度巡检仪；；；；；；

　　一台DM4022频率丈量子站及少量附件和上位机软件可实现转速计及扭矩仪；；；；；；

　　一台DM4105-2三相电压测试子站及少量附件和上位机软件可实现电网电压监督仪等等。。。。。

二DM系列散布式测试子站常用型号

　　

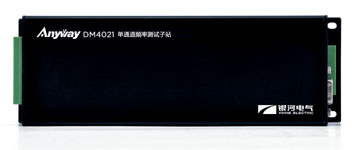

　　型号：DM4021

　　名称：单通路频率测试子站

　　信号类型：互换信号或直流脉动信号

　　频率领域：0.1Hz~50kHz

　　幅值领域：2Vpp~30Vpp

　　精度：0.02%rd

　　

---

　　

　　型号：DM4022

　　名称：双通路频率测试子站

　　信号类型：方波信号或直流脉动信号

　　频率领域：0.1Hz~50kHz

　　幅值领域：5Vpp~30Vpp

　　精度：0.02%rd

　　

---



　　型号：DM4024

　　名称：四通路频率测试子站

　　信号类型：互换信号或直流脉动信号

　　频率领域：0.1Hz~50kHz

　　幅值领域：2Vpp~30Vpp

　　精度：0.02%rd

　　

---

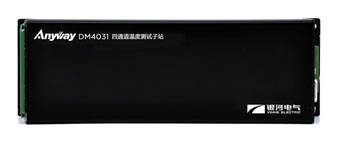

　　型号：DM4031

　　名称：四通路温度测试子站

　　信号类型：PT100

　　温度领域：-40℃~400℃

　　精度：±（0.1%rd+0.5℃) 　　

　　

---

　　

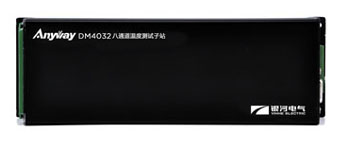

　　型号：DM4032

　　名称：八通路温度测试子站

　　信号类型：PT100

　　温度领域：-40℃~400℃

　　精度：±（0.1%rd+0.5℃）

　　

---

　　

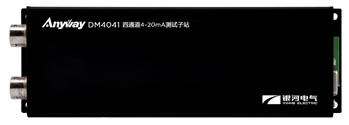

　　型号：DM4041

　　信号类型：4~20mA、0~20mA、0~5V

　　精度：0.1%rd±0.1%fs







---

　　型号：DM4042

　　名称：八通路4~20mA测试子站

　　信号类型：4~20mA、0~20mA、0~5V

　　精度：0.1%rd±0.1%fs





---

　　型号：DM4101-1

　　名称：直流功率测试子站

　　电压正确丈量领域：3V~750V

　　电流正确丈量领域：4mA~1A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4101-2

　　名称：直流功率测试子站

　　电压正确丈量领域：3V~750V

　　电流正确丈量领域：25mA~6A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4101-3

　　名称：直流功率测试子站

　　电压正确丈量领域：3V~750V

　　电流正确丈量领域：1mV~250mV

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4102-1

　　名称：直流功率测试子站

　　电压正确丈量领域：6V~1500V

　　电流正确丈量领域：4mA~1A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4102-2

　　名称：直流功率测试子站

　　电压正确丈量领域：6V~1500V

　　电流正确丈量领域：25mA~6A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4102-3

　　名称：直流功率测试子站

　　电压正确丈量领域：6V~1500V

　　电流正确丈量领域：1mV~250mV

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

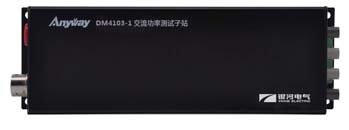

　　型号：DM4103-1

　　名称：互换功率测试子站

　　频率领域：5~400Hz

　　电压正确丈量领域：4V~1000V

　　电流正确丈量领域：4mA~1A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4103-2

　　名称：互换功率测试子站

　　频率领域：5~400Hz

　　电压正确丈量领域：4V~1000V

　　电流正确丈量领域：25mA~6A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs

---

　　型号：DM4104-1

　　名称：互换功率测试子站

　　频率领域：5~400Hz

　　电压正确丈量领域：0.5V~120V

　　电流正确丈量领域：4mA~1A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs

---

　　型号：DM4104-2

　　名称：互换功率测试子站

　　频率领域：5~400Hz

　　电压正确丈量领域：0.5V~120V

　　电流正确丈量领域：25mA~6A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs

---

　　型号：DM4105-1

　　名称：三相电压测试子站

　　频率领域：5~400Hz

　　电压正确丈量领域：0.5V~120V

　　电压丈量精度：0.1%rd±0.1%fs





---

　　型号：DM4105-2

　　名称：三相电压测试子站

　　频率领域：5~400Hz

　　电压正确丈量领域：4V~1000V

　　电压丈量精度：0.1%rd±0.1%fs





---

　　型号：DM4107-1

　　名称：三相电流测试子站

　　频率领域：5~400Hz

　　电流正确丈量领域：4mA~1A

　　电流丈量精度：0.1%rd±0.1%fs





---

　　型号：DM4107-2

　　名称：三相电流测试子站

　　频率领域：5~400Hz

　　电流正确丈量领域：25mA~6A

　　电流丈量精度：0.1%rd±0.1%fs

机能参数

一电气隔离

　　输入信号与电源之间1500Vrms隔离；；；；；；

　　输入与RS485输出接口之间1500Vrms隔离；；；；；；

　　电源与RS485输出接口之间1500Vrms隔离；；；；；；

　　光纤输出与输入及电源之间110kV隔离。。。。。

二电磁兼容性

　　数字量传输，，，，，，拥有较强的抗滋扰能力。。。。。

　　当输出选取光纤传输时，，，，，，传输不受电磁滋扰的影响。。。。。

三独立性

　　各子站使用独立的电源、通讯系统及微处置器，，，，，，每个子站的独立性强，，，，，，一个子站败坏不影响其它任何子站的正常运杏祝。。。。

　　主机可实时显示在线终端，，，，，，对故障终端提醒故障信息。。。。。

四通讯和谈

　　选取独有的、合用于同步高速采样的AnyBus异步串行通讯和谈。。。。。单通路最高采样频率可达100kHz。。。。。即就是100个通路同步采样，，，，，，采样频率也可达1000Hz以上。。。。。

---
