一伺服驱动器测试系统简介

　　伺服驱动器测试系统要求对伺服驱动器的输入输出进行高精度测试，，，，，且拥有肯定的便携性。。。。。。。？？？？？Ｋ伎嫉讲馐韵低持恍枞吠秸闪，，，，，故选取AP2003变频功率尺度表作为测试系统主题。。。。。。。。

　　AP2003变频功率尺度表是一款宽频带、高精度、低角差的三相多职能尺度表，，，，，选取一体式集成结构，，，，，方便对伺服驱动器全方面的评测。。。。。。。。

二伺服驱动器测试系统道理图

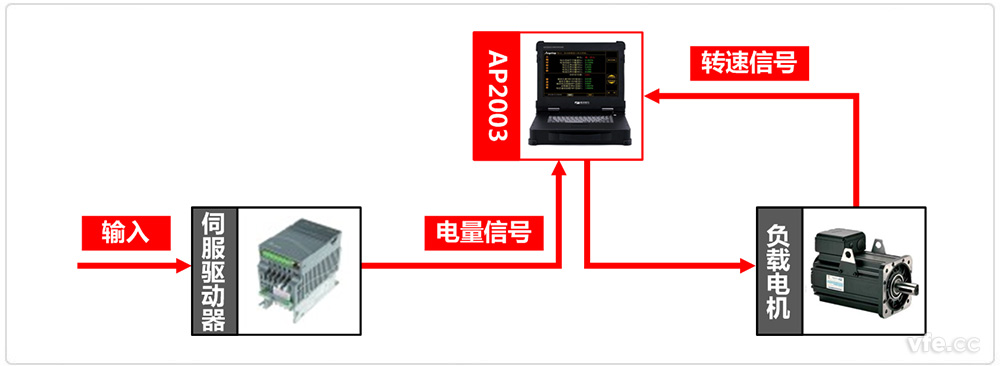

伺服驱动器测试系统道理图

　　本系统由伺服驱动器直接驱动负载电机，，，，，AP2003变频功率尺度表能够实现对输出电压、电流基波有效值，，，，，电压电流谐波含量，，，，，电机转速、转向等参数的测试，，，，，AP2003变频功率尺度表凭据丈量的参数实现对伺服驱动器的职能性验证和对输出电参量及输入谐波的全面评测。。。。。。。。

三AP2003变频功率尺度表简介

　　AP2003变频功率尺度表重要用于变频电量丈量仪表的电压、电流、功率、相位、频率、谐波等电参数的丈量或校准;功率参数蕴含有功功率、无功功率、视在功率、功率因数及谐波功率;电压、电流参数蕴含基波有效值、校准均匀值、真有效值、各次谐波含量及总谐波失真等参数。。。。。。。？？？？？？捎糜谌喙β时怼⑷喽嘀澳艹叨缺砑案骼嗍值缪沟缌鞅淼裙て祷虮淦档缌空闪恳潜淼奈蟛畹募於ɑ蛐Ｗ。。。。。。。。除了通例丈量之表，，，，，AP2001变频功率尺度表还拥有示波器和谐波检测仪的重要职能，，，，，能够显示被测电压、电流的实时波形及谐波频谱。。。。。。。。

　　电压丈量领域为 0.1V～1280V，，，，，电流丈量领域 4mA～6A，，，，，基波频率丈量领域 0.1Hz～1500Hz;电压、电流误差为0.01%rd+0.03%fs，，，，，功率误差为0.02rd%+0.03%fs，，，，，是一款便携式高精度变频功率尺度表。。。。。。。。

---
