选取DT数字变送器及DH2000数字主机构建的正余弦旋转变压器综合试验系统可对零位电压、开路输入阻抗、变压比、相位移、函数误差、交轴误差、电气误差等参数进行正确测试，，，，，测试精度满足《GB/T 10241-2007旋转变压器通用技术前提》的要求。。。。。。。

　　旋转变压器（Resolver）简称旋变，，，，，属于微特电机，，，，，是信号电机的一种，，，，，凭据其英文名称，，，，，也称解算器。。。。。。。

　　旋转变压器分为正余弦旋转变压器、线性旋转变压器、比例式旋转变压器和特殊函数旋转变压器。。。。。。。旋转变压器早期重要用于模拟推算机中作为运算和解算元件。。。。。。。此刻，，，，，数字推算机已经全面代替模拟推算机。。。。。。。旋转变压器重要作为角度、地位和转速检测元件，，，，，宽泛利用在伺服节造系统中，，，，，相当于角度传感器、地位传感器或转速传感器。。。。。。。由于其结构单一，，，，，牢固耐用，，，，，适应振动冲击及温湿度变动等恶劣环境，，，，，成为军用车辆、舰船及航天航空自动节造系统中角度地位丈量的首选元件。。。。。。。

　　正余弦旋转变压器相当于一台调幅装置，，，，，励磁信号相当于载波信号，，，，，通常为400Hz、1000Hz或更高频率的正弦波。。。。。。。与转子旋转速度关联的正余弦信号相当于调造信号，，，，，旋转变压器静止时，，，，，正余弦绕组输出的是载波信号，，，，，旋转时，，，，，输出的是已调造的调幅信号。。。。。。。

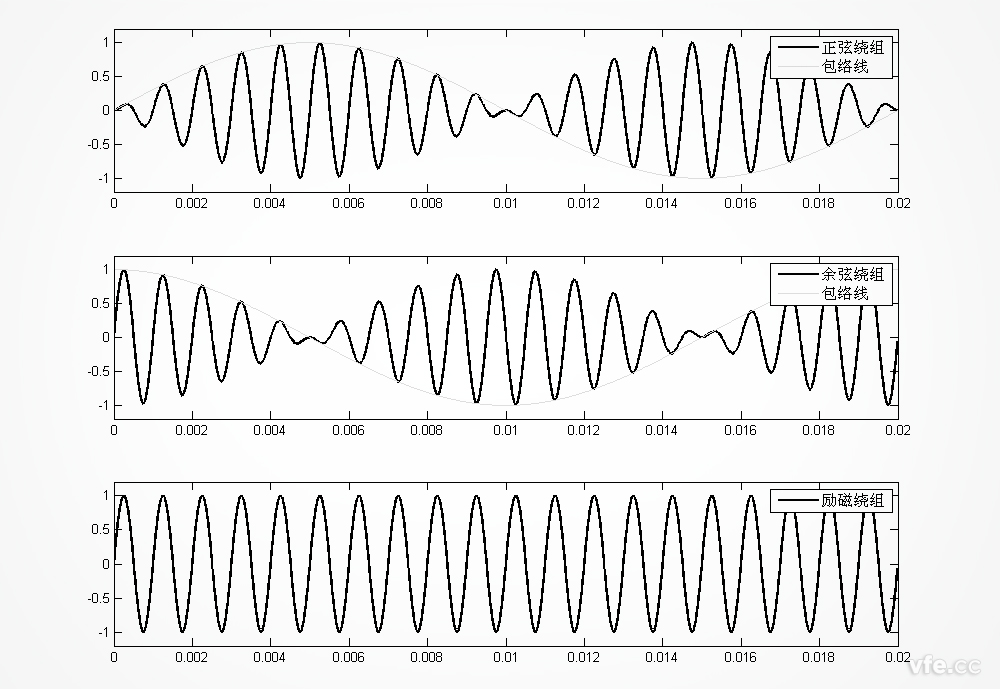

　　旋转变压器为两极，，，，，励磁频率为1000Hz，，，，，转子以3000r/min旋转，，，，，正余弦绕组输出为50Hz正弦调造波到1000Hz正弦载波上的调幅信号。。。。。。。如图1所示：

　　正弦绕组和余弦绕组输出为调幅波，，，，，其包络线别离为正弦波和余弦波，，，，，包络线的频率为50Hz，，，，，对应转子的转速，，，，，正弦绕组和余弦绕组的幅值的比值的归正切就是转子的转角。。。。。。。

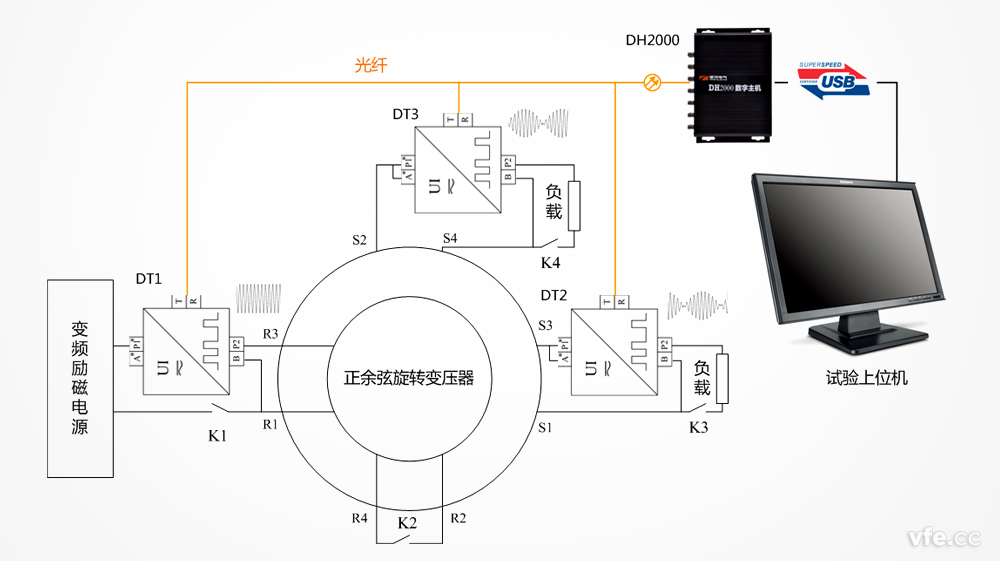

图2. 正余弦旋转变压器综合试验系统组成框图

　　图2中为东升国际官网电气研造的正余弦旋转变压器综合试验系统的组成框图，，，，，图中DT1、DT2、DT3为DT系列数字变送器，，，，，每个数字变送器可对一路电压和一路电流进行互换数字采样，，，，，采样了局经过DH2000数字主机上传至试验上位机。。。。。。。试验上位机对输入励磁信号及正余弦绕组输出电压、电流信号进行分析、运算、处置，，，，，得到旋转变压器的有关参数。。。。。。。

　　本文沉点讲述正余弦旋转变压器的试验步骤及试验所需的测试系统——正余弦旋转变压器综合试验系统。。。。。。。

　　凭据《GB/T 10241-2007旋转变压器通用技术前提》，，，，，正余弦旋转变压器的重要试验项目蕴含：

　　1、绝缘电阻测试

　　2、空载电流测试√

　　3、空载功耗测试√

　　4、阻抗测试√

　　5、变压比测试√

　　6、相位移测试√

　　7、函数误差测试√

　　8、电气误差测试√

　　9、零位电压测试√

　　10、交轴误差测试√

　　11、交轴电压测试√

　　12、赔偿绕组交轴电压试验√

　　13、赔偿绕组极性试验√

　　14、赔偿绕组平衡性试验√

　　15、谐波失真测试√

　　16、基准电气零位漂移测试√

　　17、谐振频率和截止频率测试（频率响应）√

　　18、温升试验√

　　19、电磁滋扰试验

　　20、振动试验

　　21、冲击试验

　　22、寿命试验

　　23、低气压试验

　　24、低温试验

　　25、高温试验

　　26、恒定湿热试验

　　27、非正常工作试验

　　28、盐雾试验

　　29、质量测试

　　选取DT数字变送器及DH2000数字主机构建的正余弦旋转变压器综合试验系统可对上述打钩的试验项目进行自动或半自动测试，，，，，测试精度满足《GB/T 10241-2007旋转变压器通用技术前提》的要求。。。。。。。
