一光纤传输与光纤通讯
光纤（optical fiber）是光的传输介质，，，，，，，选取光电转换器将电信号转变为光信号，，，，，，，通过光纤传输，，，，，，，再选取电光转换器转变为电信号供有关设备使用，，，，，，，就是光纤通讯的根基道理。。。。。
光纤通讯拥有传输容量大的特点，，，，，，，一对单模光纤可同时连通35000个电话；；；；；；
数字光纤通讯可方便的进行加密，，，，，，，保密性好；；；；；；
光纤通讯能够有效的抵造电磁滋扰，，，，，，，甚至能够防电磁脉冲的滋扰；；；；；；
光纤线径。。。。。，，，，，沉量轻，，，，，，，在空间和沉量受限的场所，，，，，，，在航天领域拥有很大的优势；；；；；；
在上世纪80年代起，，，，，，，光纤通讯对电信行业产生了革命性的影响。。。。。
随着电力电子技术、无线通讯技术及推算机技术的高速发展及利用，，，，，，，人类懒以生计的空间也被复杂的电磁波所占据；；；；；；工业环境下，，，，，，，大功率的变频器、逆变器、整流器等非线性设备的利用，，，，，，，造成电磁环境日益复杂，，，，，，，越来越多的工业现场总线起头或者已经将光纤作为重要的传输介质。。。。。
光纤通讯在电信行业和工业现场总线以数字信号传输为主，，，，，，，光纤也可用于模拟信号的传输。。。。。模拟光纤通讯拥有占据带宽幼的特点，，，，，，，例如，，，，，，，此刻的有线电视大多选取模拟光纤通讯。。。。。
模拟光纤通讯的弊端是光信号在传输过程中会有衰减，，，，，，，对于关切绝对幅值的测控领域，，，，，，，对测控精度的影响较大，，，，，，，光纤传输的利用受到了较大的局限。。。。。

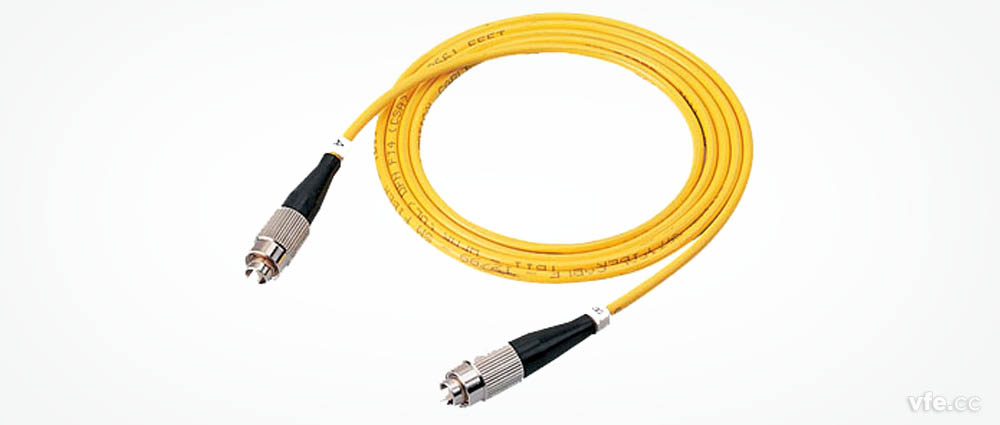

图1 光纤
二新型的模拟量光纤传输系统
当已经实现构建的模拟量传输的工业测控系统，，，，，，，遇到较大的电磁滋扰影响时，，，，，，，能否在不扭转设计思路的前提下，，，，，，，实现高精度的模拟量光纤传输与丈量/节造呢？？？？？？？？
答案是注定的！

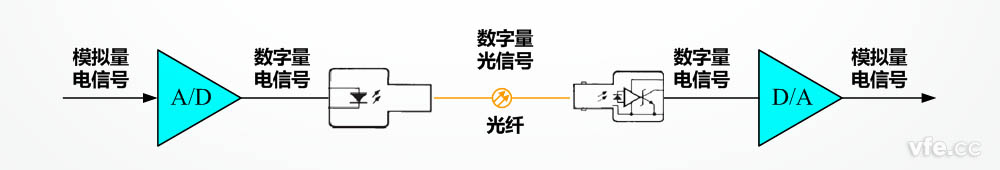

图2 OPC420光纤转换器的工作道理
OPC420光纤转换器分为将电信号转变为光信号的OPC420/A光纤转换器和将光信号转变为电信号的OPC420/B光纤转换器两种型号，，，，，，，两种型号配对使用，，，，，，，可实现模拟量光纤传输。。。。。
如图2所示，，，，，，，OPC420/A光纤转换器将模拟量电信号通过A/D转换器转变为数字信号，，，，，，，数字信号通过电/光转换器转换为光信号，，，，，，，而OPC420/B光纤转换器将光信号通过光/电转换器转变为数字量电信号，，，，，，，数字量电信号通过D/A转换器转变为模拟量电信号输出。。。。。光纤传输的现实上是数字信号，，，，，，，而从整体看，，，，，，，OPC420构建的传输系统实现了模拟量光纤传输。。。。。
因而，，，，，，，OPC420光纤转换器拥有可兼容模拟量传输系统、数字量传输的无衰减及光纤传输的抗滋扰等三沉优势。。。。。
三OPC420光纤转换器利用案例
案例：
某水PLC变频恒压供水系统，，，，，，，被测信号（一体化压力变送器输出）及节造信号（压力节造）均选取4-20mA模拟信号传输。。。。。变频器运行时，，，，，，，受滋扰影响，，，，，，，测控系统丈量数据不不变，，，，，，，节造时时出现误作为。。。。。

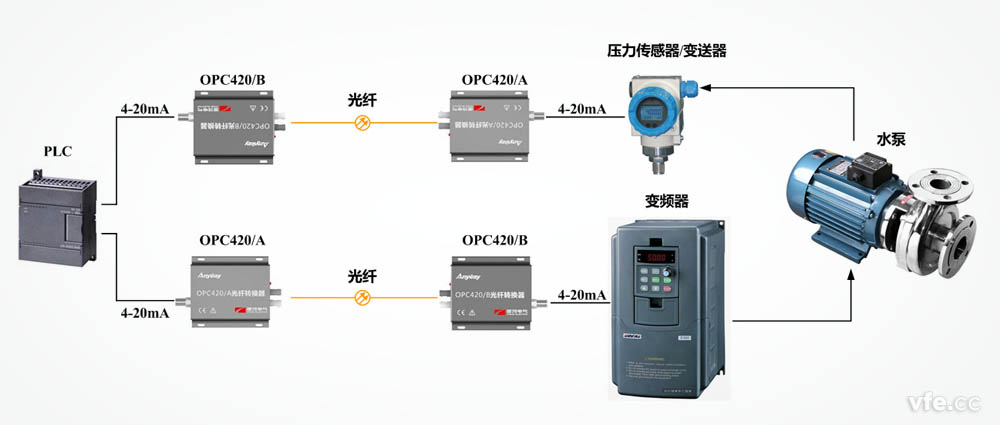

图3 OPC420光纤转换器用于模拟量光纤传输的利用案例
解决规划：
传感器和变送器输出的4-20mA模拟量经过OPC420/A光纤转换器采样变换为数字量通过光纤上传，，，，，，，OPC420/B光纤转换器接管光信号转变为数字信号，，，，，，，数字信号经过D/A变换得到模拟量输出与PLC模拟量丈量输入端口相连。。。。。
PLC输出4-20mA模拟量节造信号经过OPC420/A光纤转换器采样变换为数字量通过光纤下传，，，，，，，OPC420/B光纤转换器接管光信号转变为数字信号，，，，，，，数字信号经过D/A变换得到模拟量输出与变频器节造端口相连实现水泵变频调速。。。。。
