一、传统水泵扭矩仪概述

二、传统水泵扭矩仪简介

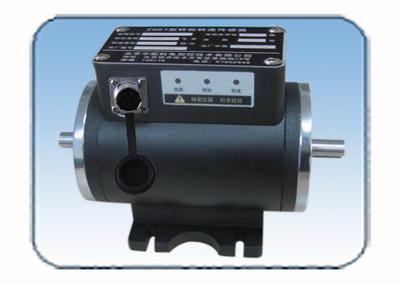

　　扭矩传感器的输出通常为脉冲信号，，，，，，，，输出选取屏蔽电缆至衔接二次仪表（扭矩仪）。。。。。。。。

三、免装置电子式水泵扭矩仪的道理及组成

　　免装置电子式水泵扭矩仪是是指免机械联接，，，，，，，，而电气衔接选取了与电能表极其类似的极度单一的方式。。。。。。。。

　　免装置电子式水泵扭矩仪的测试道理凭据是能量守恒定理。。。。。。。。即：

　　电机的输入电能=电机输出机械能+电能与机械能转变过程中产生的损耗能量。。。。。。。。

　　电能与机械能的转变由水泵电机实现，，，，，，，，其转变过程中的损耗蕴含：铁耗、机械耗、定子铜耗、转子铜耗和杂散损耗。。。。。。。。

　　免装置电子式水泵扭矩仪正是通过丈量水泵电机运行过程中的电参量及温度、转速等参量，，，，，，，，推算出电机运行过程中产生的各类损耗，，，，，，，，进而得出电机的输出机械功率，，，，，，，，也就是水泵的输入机械功率——水泵轴功率。。。。。。。。

　　图3为水泵电机在实现电功率至轴功率的转变过程中，，，，，，，，其能量流失损耗示意图。。。。。。。。

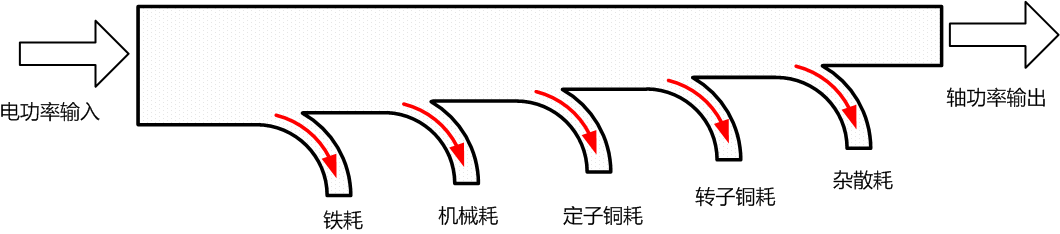

图3 水泵电机轴功率输出过程中能量损耗示意图

　　免装置电子式扭矩仪由电参数测试单元、转速测试单元、温度测试单元、显示仪表等组成。。。。。。。。显示仪表蕴含专家数据库、运算单元及人机界面等。。。。。。。。

　　免装置电子式水泵扭矩仪电参数测试单元用于丈量电机的输入功率，，，，，，，，铁损耗有关的电压、频率、谐波等参数，，，，，，，，定子铜损有关的电流参数。。。。。。。。

　　免装置电子式水泵扭矩仪转速测试单元用于测试转速，，，，，，，，转速和铁损、定子铜损等是转子铜损的沉要参数。。。。。。。。

　　免装置电子式水泵扭矩仪温度测试单元用于测试定转子绕组的温度，，，，，，，，用于赔偿由于温度变动引起的定转子铜损等有关参数。。。。。。。。

　　免装置电子式水泵扭矩仪运算单元实现上述损耗推算，，，，，，，，结合输入电功率推算出轴功率，，，，，，，，再凭据转速推算出水泵扭矩。。。。。。。。

　　专家数据库保留各类型号电机的个性参数，，，，，，，，若能人为输入水泵电机的出厂试验有关参数，，，，，，，，将可有效提高免装置电子式水泵扭矩仪的丈量精度。。。。。。。。

　　免装置电子式水泵扭矩仪人机界面显示水泵电机电功率和水泵轴功率等参数。。。。。。。。

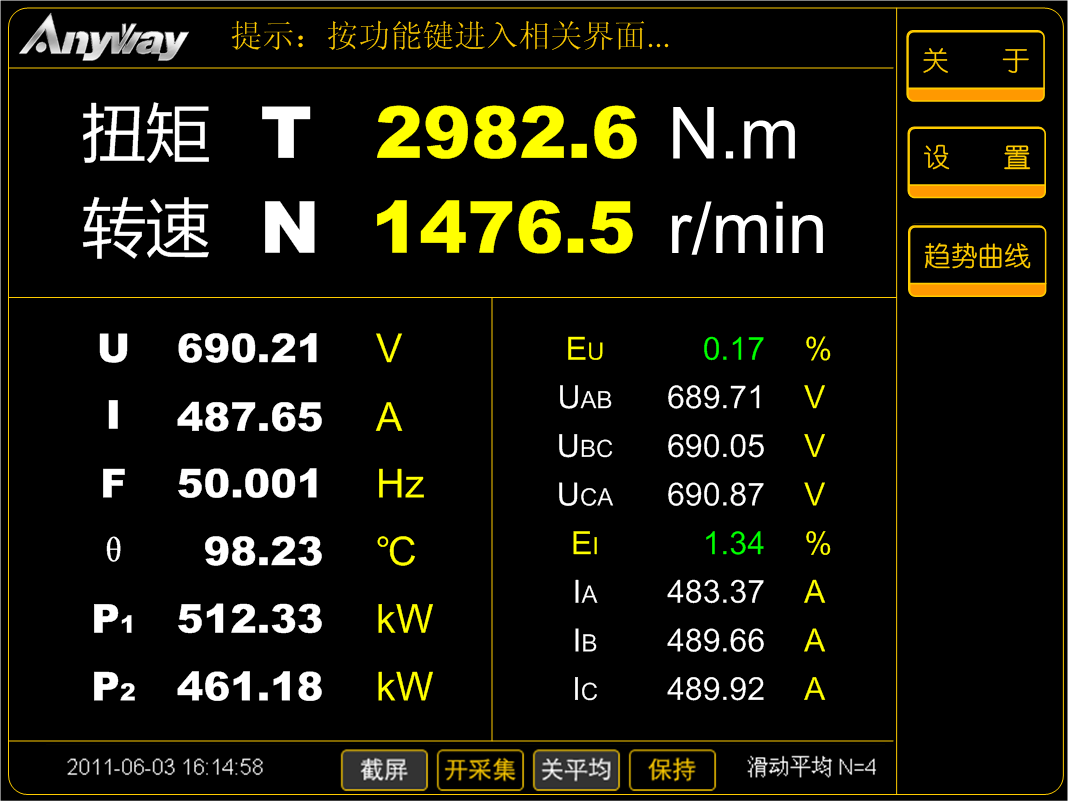

图4 免装置电子式水泵扭矩仪人机界面

四、免装置电子式水泵扭矩仪的利用

　　在潜水泵、立式泵等水泵综合试验场所中，，，，，，，，或其它不能或不方便装置传统扭矩仪的场所中，，，，，，，，免装置电子式水泵扭矩仪是水泵轴功率丈量的不二选择。。。。。。。。

　　由于免装置电子式水泵扭矩仪装置方便，，，，，，，，成本较低，，，，，，，，极度适合于大功率风机、水泵等电机系统运行能效监督。。。。。。。。

　　节能有关律例指出，，，，，，，，100kW以上的用电设备，，，，，，，，必须在其供电端口处装置电能表，，，，，，，，监督用电情况。。。。。。。。免装置水泵扭矩仪的电气衔接方式与电能表极度类似，，，，，，，，水泵电机的供电端口免装置水泵扭矩仪除了能够丈量水泵轴功率，，，，，，，，还可同时丈量水泵电机的输入功率，，，，，，，，并直接给出水泵电机的实时运行效能。。。。。。。。

　　免装置电子式水泵扭矩仪还可为风机、水泵等电机系统节能钻研提供靠得住的数据支持。。。。。。。。

---
