一、光伏I-V个性测试仪概述

　　光伏I-V个性是指太阳能电池的负载由短路变为开路过程中，，，，，，电流I与电压V之间的关系。。。。。。。。通常在平面坐标系中，，，，，，用横坐标为电压、纵坐标为电流的关系曲线暗示。。。。。。。。
　　光伏I-V个性测试仪用于丈量太阳能的I-V个性曲线，，，，，，并凭据太阳能电池的道理和等效电路得出开路电压Voc、短路电流Isc、最佳工作电压Vm、最佳工作电流Im、最大功率Pm，，，，，，填充因子FF，，，，，，串联电阻Rs、并联电阻Rsh和电池效能η等参数。。。。。。。。

二、光伏I-V个性测试仪根基测试道理

　　光伏I-V个性测试仪根基测试道理如下图：

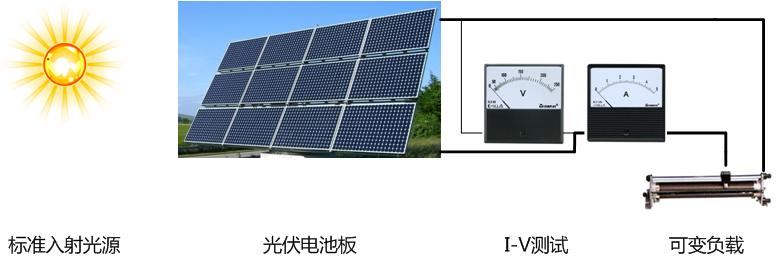

图1、光伏I-V个性测试根基道理

　　 尺度入射光源照射到被检光伏电池板，，，，，，电池板发出电能给滑线电阻器供电，，，，，，调节滑线电阻器的阻值，，，，，，电压表和电流表别离批示电池板输出电压和电流，，，，，，纪录滑线电阻器分歧阻值时的电压表及电流表读数，，，，，，绘造成曲线并进行曲线拟合，，，，，，即可得到光伏电池板的I-V个性曲线。。。。。。。。

三、光伏I-V测试仪有关尺度

　　1、GBT 6495.1-1996 光伏器件 第1部门：光伏电流-电压个性的丈量
　　2、GBT 18210-2000晶体硅光伏(PV)方阵I-V个性的现场丈量

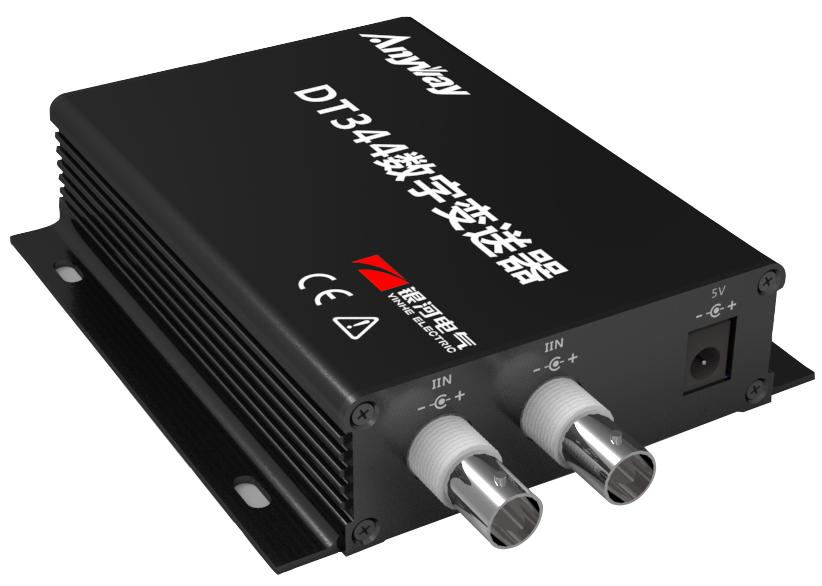

四、DT数字变送器简介

　　DT数字变送器是一种高正确度、宽量程、宽频带的双通路电压、电流数字变送器。。。。。。。。
　　DT数字变送器将输入的电压和电流信号在变送器内部进行信号调度和高速采样，，，，，，输出数字量通过光纤传输至上位机。。。。。。。。上位机软件对数字信号进行有关运算处置后可提取被测信号的有效值、基波、谐波、频率等各类特点值，，，，，，还可通过对两个通路的有关运算得到有功功率、无功功率、视在功率及各次谐波功率等电参量。。。。。。。。
　　由于选取光纤传输，，，，，，DT数字变送器可有效预防传输过程的损耗和滋扰，，，，，，可满足各类复杂电磁环境下的高精度丈量必要。。。。。。。。
　　DT数字变送器在其内部设置了8个档位，，，，，，每个档位只丈量在本档位量程的50%~100%领域内信号，，，，，，实现了在1%~200%额定输入的领域内的高正确度丈量。。。。。。。。由于选取无缝量程转换技术，，，，，，档位切换时，，，，，，数据不迷失，，，，，，可满足各类宽领域内的动态丈量必要。。。。。。。。
　　DT数字变送器在基波频率0.1～1500Hz领域内，，，，，，带宽100kHz领域内，，，，，，均能满足标称正确度指标，，，，，，满足电力、变频调速、轨路交通、特种电源等领域的电参量丈量对带宽和正确度的要求。。。。。。。。
　　DT数字变送器将电压、电流丈量组合在一路，，，，，，简化了相位赔偿电路，，，，，，提高了相位测试正确度，，，，，，因而在更宽的相位领域内提高了功率丈量正确度，，，，，，实现低功率因数下的高正确度丈量。。。。。。。。

五、DT数字变送器构建的光伏I-V个性测试仪

　　DT数字变送器构建的I-V个性测试仪测试道理图如下：

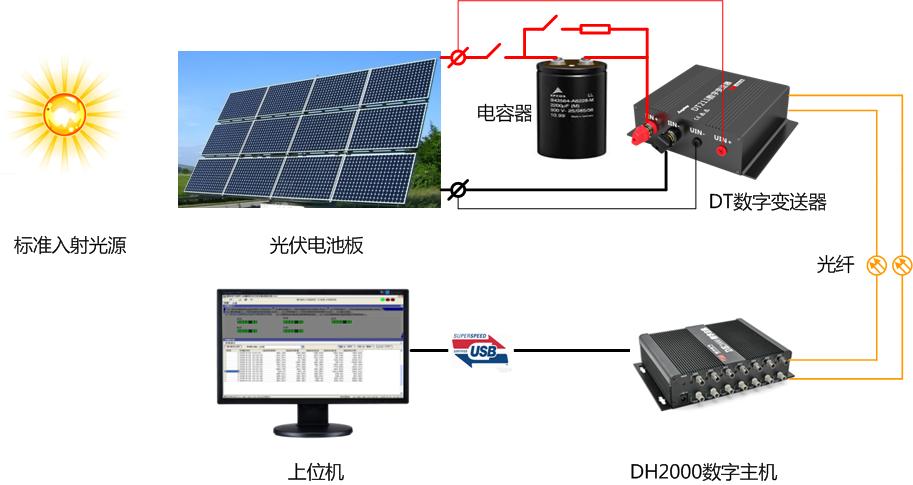

图2、DT数字变送器构建的光伏I-V个性测试仪道理框图

1、光伏I-V测试仪组成

a、 尺度入射光源
　　通常选取入射功率为100mW/cm2的尺度光源，，，，，，在25℃下进行，，，，，，也可选取复合规范的太阳模拟器。。。。。。。。
b、 可变负载_电容器
　　要求负载在近似短路和开路之间调整。。。。。。。。现实短路电阻只必要远远幼于串联电阻Rsh即可。。。。。。。。凭据《GBT 18210-2000晶体硅光伏(PV)方阵I-V个性的现场丈量》的划定，，，，，，本规划选取电容器作为光伏电池板的测试用负载。。。。。。。。
c、 I-V测试_DT数字变送器
　　凭据光伏电池板的开路电压和短路电流，，，，，，可选择分歧规格型号的DT数字变送器用于光伏I-V测试。。。。。。。。对于开路电压高于1280V或短路电流大于128A的组合式光伏电池，，，，，，还可选用更高测试电压和更大测试电流的SP系列变频功率传感器。。。。。。。。

2、光伏I-V测试仪测试道理

　　刚上电时，，，，，，电容器两端电压为零，，，，，，电容器的等效电阻为0，，，，，，光伏电池板处于短路状态，，，，，，光伏电池给电容器充电，，，，，，电容器两端电压逐步升高，，，，，，等效电阻逐步变大，，，，，，光伏电池输出电流逐步变幼！。。。。。。，，，，，当充电实现时，，，，，，光伏电池不再输出电流，，，，，，光伏电池板处于开路状态。。。。。。。。
　　整个充电过程约莫在10S内实现，，，，，，充电过程中，，，，，，上位机通过DH2000数字主机及DT数字变送器对光伏电池板的输出电压和电流进行高速同步采样，，，，，，绘造出滑润的I-V个性曲线。。。。。。。。

3、光伏I-V测试仪特点

　　光伏I-V个性测试仪的电压、电流测试精度及电压电流的同步性直接决定开路电压Voc、短路电流Isc、最佳工作电压Vm、最佳工作电流Im、最大功率Pm，，，，，，填充因子FF，，，，，，串联电阻Rs、并联电阻Rsh和电池效能η等参数的精度。。。。。。。。
a、全领域高精度丈量
　　DT数字变送器电压电流通路内置8个量程，，，，，，选取无缝量程转换技术，，，，，，在短路至开路的整个过程中，，，，，，均可保障电压、电流的高精度丈量，，，，，，丈量精度高达0.05%。。。。。。。。
b、电压、电流同步丈量
　　每台DT数字变送器蕴含一路电压和一路电流测试，，，，，，对电压、电流的采样为严格同步采样，，，，，，可真实反映光伏电池I-V个性曲线。。。。。。。。
c、高速采样，，，，，，无需曲线拟合
　　DT数字变送器对电压、电流进行高达250ksps的速度进行采样，，，，，，10S的试验过程中纪录2，，，，，，500，，，，，，000个数据点，，，，，，齐全凭借真实丈量点即可绘造滑润曲线，，，，，，无需曲线拟合，，，，，，提高试验了局正确度。。。。。。。。
d、 多组同时进行
　　DH2000-6型数字主机可同时衔接6个DT数字变送器，，，，，，可同时实现六组光伏电池板的I-V个性测试，，，，，，提高测试效能，，，，，，也可选取6个分歧量程的DT数字变送器实现分歧开路电压和短路电流光伏电池的I-V个性测试。。。。。。。。

---
