节能减排已经成了不成回避的问题，，，，，，国度十二五规划中将节能减排提到了前所未有的高度。。。。。。。电机是用电量最大的耗电机械。。。。。。。有统计显示，，，，，，2011年，，，，，，我国电机保有量约17亿千瓦，，，，，，总耗电量约3万亿千瓦时，，，，，，占全社会总用电量的64%，，，，，，其中工业领域电机总用电量为2.6万亿千瓦时，，，，，，约占工业用电的75%。。。。。。。我国电机能效水平逐步提高，，，，，，但总体依然较低，，，，，，均匀水平比国表低3-5个百分点，，，，，，低效电机造成用电浪费。。。。。。。十二五规划将电机系统节能作为节能减排的一个沉要方向，，，，，，并且明确指出，，，，，，研造高效电机、超高效电机、超超高效电机及选取变频调速是电机系统节能的沉要蹊径。。。。。。。
能效计量检测是电机系统节能的前提前提和技术基础，，，，，，并为节能增效提供评估伎俩。。。。。。。

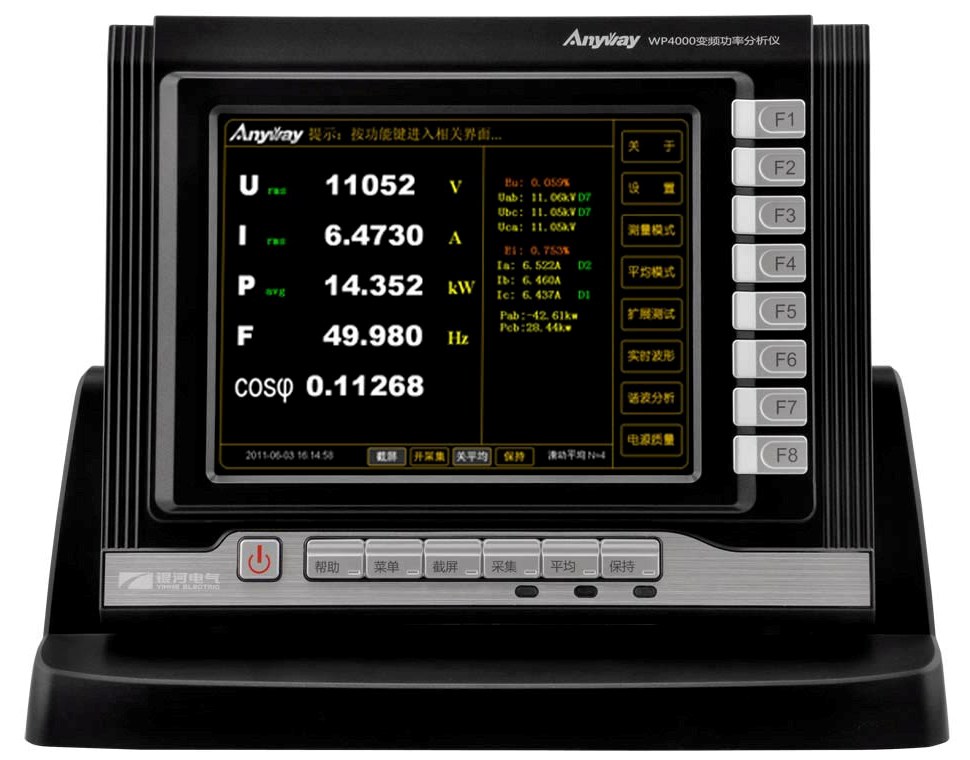

电机功率表是电机系统能效计量检测的重要电丈量仪表，，，，，，电机功率表的精度直接影响能效计量检测的精度。。。。。。。其重要职能是丈量电动机输入或发电机输出的电压、电流、功率、功率因数等电参量。。。。。。。对于变频器供电的电机，，，，，，还需丈量电压基波有效值、电流基波有效值、基波功率等变频电量，，，，，，有时还必要丈量有关的谐波电压、谐波电流、谐波功率以及总谐波失真THD、总谐波因数THF、电压谐波因数HVF、电流谐波因数HCF等谐波特点值。。。。。。。这类电机功率表必要较强的分析能力，，，，，，且职能远比通例电机功率表复杂，，，，，，因而，，，，，，通常习惯称为功率分析仪。。。。。。。凭据被测参量分歧及仪表的特点，，，，，，也称变频功率分析仪、高精度功率分析仪、宽频功率分析仪等。。。。。。。
《GB/T 1032-2012三相异步电动机试验步骤》对电机功率表等电量丈量仪器及有关传感器的要求如下（拜见4.3测试仪器与丈量要求）：
大无数仪器的正确度等级通常以满量程的百分数暗示。。。。。。。因而，，，，，，应尽量按现实读数的必要，，，，，，选择低量程仪表。。。。。。。
[AnyWay中国注]：本段所指的仪器该当蕴含一次仪器和二次仪器，，，，，，一次仪器蕴含电压、电流互感器或其它电压、电流传感器，，，，，，二次仪器重要指电机功率表。。。。。。。原因是若传感器的量程过大，，，，，，除了传感器自身输出信号精度降低之表，，，，，，还会因传感器输出信号过幼而导致二次仪器的丈量精度降低。。。。。。。
由于电机试验电压、电流领域较宽，，，，，，单一的传感器难于满足精度要求。。。。。。。即就是某些传感器的精度很高，，，，，，当被测信号远远幼于额定信号时，，，，，，其二次输出信号很幼，，，，，，丈量仪器的信噪比、传感器及仪表受滋扰的影响均不能忽视。。。。。。。
因而，，，，，，正确的做法是针对被测信号分歧幅值，，，，，，选取多个传感器或选取大批程传感器（多绕组互感器或Anyway变频功率传感器）别离满足分歧幅值电压、电流的高精度丈量。。。。。。。
传感器的二次输出量程应与电机功率表等电丈量仪器的输入量程匹配。。。。。。。某些电压传感器的二次输出为电流信号，，，，，，或电流传感器的二次输出为电压信号时，，，，，，量程匹配难度较大。。。。。。。因而，，，，，，选购电机功率表等测试设备时，，，，，，应综合思考电机功率表和传感器的量程问题。。。。。。。
影响仪器丈量了局正确度的成分：
a) 信号源负载；；；；；；
[AnyWay中国注]：选取电压互感器或电流互感器时尤其沉要。。。。。。。由于丈量用电压、电流互感器的的正确度标称前提为额定二次负荷，，，，，，此刻使用的电机功率表大多为电子式仪表，，，，，，输入负荷极度。。。。。。。ǖ缌魍肥淙胱杩辜鹊，，，，，，电压通路丈量阻抗极度高），，，，，，因而，，，，，，该当在二次仪器的输入端串联或并联电阻对互感器的二次负荷进行匹配。。。。。。。有一种概想以为，，，，，，互感器的二次负荷越幼，，，，，，互感器的精度越高，，，，，，这种说法对于丈量用互感器而言，，，，，，是不正确的。。。。。。。
《JJG_314-2010_丈量用电压互感器检定规程》中明确划定：
丈量用电压互感器的二次负荷应为额定二次负荷的25%～100%，，，，，，只有额定二次负荷幼于0.2VA的电压互感器，，，，，，其二次负荷的下限为0VA，，，，，，可直接衔接各类高输入阻抗电机功率表，，，，，，但不料味着二次负荷越幼越好。。。。。。。
《JJG 313-2010 丈量用电流互感器检定规程》明确划定：
1、额定二次电流5A。。。。。。。额定二次负荷7.5VA及以下的互感器，，，，，，下限负荷由造作厂划定；；；；；；造作厂未划定下限负荷的，，，，，，下限负荷为2.5VA。。。。。。。
2、额定负荷电阻幼于0.2Ω的互感器，，，，，，下限负荷为0.1Ω。。。。。。。
3、造作厂划定为固定负荷的互感器，，，，，，在固定负荷的±10%领域内，，，，，，比差及角差指标应满足固定负荷时的指标。。。。。。。
b) 引接线校对；；；；；；
[AnyWay中国注]：定子的工频磁场，，，，，，转子的低频磁场，，，，，，变频器、整流器等非线性设备造成的高频电磁场等充溢电机试验现场，，，，，，传感器与电机功率表之间的连线是丈量系统引入电磁滋扰的沉要传布蹊径，，，，，，其电磁滋扰的影响不成忽视。。。。。。。因而，，，，，，电机功率表造作商应对引接线的长度及线材和线型等的要求。。。。。。。
对于选取互感器的电丈量系统，，，，，，GB/T20840.8-2007电子式电流互感器（IEC60044-8:2002）中对引接线的引入误差的估计值为0.1%。。。。。。。
c) 仪器的量程、使用前提和校准。。。。。。。
[AnyWay中国注]：电机功率表的量程应凭据被测信号选择，，，，，，通常应节造被测信号幅值在量程（或保障精度的丈量上限）的40~100%之间。。。。。。。
仪器的精度指标使用前提有关，，，，，，由于使用前提通常不易扭转，，，，，，应通过选择仪器，，，，，，使其精度标称前提切合使用前提。。。。。。。标称精度高的电机功率表或传感器在电机试验现场不愿定可能充分展示其机能指标。。。。。。。
校准蕴含出厂校准和年度校准。。。。。。。应该选择可能提供检定证书或校准汇报的仪器或系统，，，，，，还需思考采购后的年度校准，，，，，，不能溯源（不能实现校准）的精度指标不能作为试验了局正确性的凭据。。。。。。。
电量丈量仪器的正确度等级应不低于0.5级（兆欧表之表）。。。。。。。用低不确定度试验步骤测定电机效能时，，，，，，为保障试验了局的正确性和沉复性，，，，，，仪器的正确度等级应不低于0.2级。。。。。。。
电子仪器是多用处的，，，，，，与无源仪器（非电子式）相比，，，，，，有极度大的输入阻抗，，，，，，无需因仪器自身损耗而建改读数。。。。。。。但高输入阻抗仪器对滋扰更为敏感。。。。。。。应依实际经验，，，，，，采取削减滋扰的措施。。。。。。。
[AnyWay中国注]：电机铁损是电机损耗的沉要组成部门，，，，，，当选取损耗分析法试验时，，，，，，铁损由空载试验功率等参数获取，，，，，，正确丈量电机空载功率至关沉要。。。。。。。由于电机空载时的功率因数通常较低，，，，，，因而，，，，，，选购电机功率表时，，，，，，应着沉查核其低功率因数下的功率丈量正确度。。。。。。。
丈量用仪用互感器的正确度等级应不低于0.2级。。。。。。。
[AnyWay中国注]：角差是互感器正确度指标的沉要组成部门，，，，，，是影响功率丈量正确度的重要因数之一（详见东升国际官网文库《分歧功率因数下相位误差对功率丈量正确度的影响》）。。。。。。。然而，，，，，，在变频电机、变频器、逆变器等的功率丈量中，，，，，，由于目前宽泛使用的霍尔电压、电流传感器通常不标称角差指标，，，，，，传感器的角差指标往往被忽视。。。。。。。
在选用各类电压、电流传感器时，，，，，，应尽可能要求厂家提供角差校准证书或将传感器送至权威计量检定部门进行角差溯源。。。。。。。
丈量端电压的信号线应接到电机绕组引出线端子，，，，，，如现场不允许这样衔接，，，，，，应推算由此引起的误差并对读数作校对。。。。。。。应同时丈量端电压Uuv、Uvw、Uwu，，，，，，取其算术均匀值推算电动机的机能。。。。。。。
[AnyWay中国注]：若是丈量的是相电压，，，，，，思考到电机试验时，，，，，，三相电压不愿定齐全对称，，，，，，线电压与相电压不宜单一的依照根号3倍进行换算，，，，，，而应选取线电压的瞬时价为相电压的瞬时价之差的道理，，，，，，先求取线电压的瞬时价，，，，，，再对线电压的瞬时价进行方均根运算求取有效值或进行嘎凤叶变换求取基波有效值等。。。。。。。
应同时丈量电动机的每相线电流，，，，，，用三相线电流的算术均匀值推算电动机的机能。。。。。。。
使用电流互感器时，，，，，，接入二次回路仪器的总阻抗（蕴含衔接导线）应不超过其额定阻抗值。。。。。。。
对IN<5A的电动机，，，，，，除堵转试验表，，，，，，不应使用电流互感器。。。。。。。
[AnyWay中国注]：不应使用电流互感器重要思考到对于幼电流的电机，，，，，，通常功率较幼，，，，，，电流互感器的损耗不能忽略。。。。。。。随着低功耗互感器技术的成熟与利用，，，，，，选取低功耗电流互感器可不受此限度，，，，，，相反，，，，，，由于互感器在一次与二次回路之间成立了优良的隔离，，，，，，对于安全丈量和抗滋扰均有援手。。。。。。。
应选取两表（两台单相功率表）法丈量三相电动机的输入功率，，，，，，也可选取一台三相功率表或三台单相功率表丈量输入功率。。。。。。。功率表的电压信号线应接到绕组引出线端子。。。。。。。
如仪器仪表损耗影响试验了局的正确性，，，，，，可按附录A对仪器仪表损耗及其误差进行建改。。。。。。。
《GB/T 22670-2008变频器供电三相笼型感应电动机试验步骤》对电机功率表等电量丈量仪器及有关传感器的要求如下（拜见4.2丈量仪器）：
丈量仪器除应满足GB/T1032中的要求之表，，，，，，当由变频器供电试验时，，，，，，还应切合下列要求：
应使用丈量电流、电压有效值的仪表和有功功率表。。。。。。。尤其在输入-输出法中，，，，，，丈量了局的正确度取决于功率表、转矩和转速测试设备的正确度。。。。。。。
思考到谐波产生损耗的作用，，，，，，应仔细选择测试设备，，，，，，使其能在相应频率领域内有足够的正确度，，，，，，以下是对互感器、传感器以及分流电路等测试设备所要求的频率领域fr：
fr=10f1——对六阶梯波变频器
fr=6fp——对PWM变频器，，，，，，最高为100kHz
式中：
f1——最高额定频率；；；；；；
fp——最高脉冲频率（载波频率）。。。。。。。
对于六阶梯波变频器，，，，，，通常的电动式仪表即能满足这些要求；；；；；；对于PWM变频器，，，，，，必须使用宽频段的设备，，，，，，优先使用带AD变换器和数字式数据微处置机的电子式仪表。。。。。。。
注1：脉冲频率高的场所不宜使用两表法（Aron接法）。。。。。。。这是因有电容电流存在，，，，，，输入电流相量之和可能不为零。。。。。。。因而，，，，，，应选取每相用一个功率表的丈量步骤。。。。。。。
[AnyWay中国注]：当电机中线未引出时，，，，，，每相用一个功率表的步骤不能执行。。。。。。。有人提出了选取三个等电阻或阻抗的元件衔接成星形获取虚构中性点的步骤。。。。。。。事实上，，，，，，该步骤对于功率丈量而言，，，，，，同样没有回避电容电流的影响。。。。。。。因而，，，，，，越发正确的说法应该是选取每相一个电流表的丈量步骤。。。。。。。详见东升国际官网文库《浅谈变频电机试验的功率丈量》。。。。。。。
注2：变频器的输出谐波及重要次数决定于调造步骤。。。。。。。
注3：对常用的批示仪表，，，，，，其正确度是对标称频率划定的（如对50hz～60Hz），，，，，，而在其划定的上限频率，，，，，，其正确度等级答理有冈蹲泱差（如在1000Hz时为0.4%）。。。。。。。电子式丈量仪表通常均给出频率领域，，，，，，指划定的上限频率，，，，，，所划定的正确度既合用于50Hz或 60Hz，，，，，，也合用于划定的上限频率。。。。。。。
《GB 18613-2012中幼型三相异步电动机能效限造值及能效等级》对电机功率表等电量丈量仪器及有关传感器的要求如下（拜见）：
电动机效能应按GB/T1032中的B法——丈量输入输出功率的损耗分析仪丈量。。。。。。。
[AnyWay中国注]：在GB/T1032中划定B法为低不确定度试验步骤，，，，，，因而，，，，，，依照GB/T1032的要求，，，，，，为保障试验了局的正确性和沉复性，，，，，，电机功率表的正确度等级应不低于0.2级。。。。。。。
