WP4000变频功率分析仪是一种宽频带的高精度功率分析仪，，，，，，，，一台分析仪可衔接6个变频功率传感器，，，，，，，，15相选取3台WP4000变频功率分析仪即可，，，，，，，，沉要的是若何实现与3台分析仪衔接的15个变频功率传感器的电压和电流信号的同步丈量。。。。。。。。

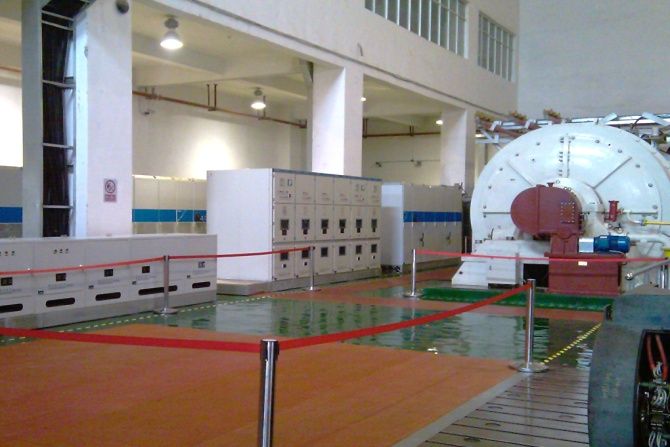

图１.新型15相感应电机试验现场

　　WP4000变频功率分析仪从三个环节保障输入信号的同步采样，，，，，，，，实现肆意相数电机的电压、电流、功率等的正确、同步丈量。。。。。。。。

1、统一个传感器的电压、电流通路同步采样

　　AnyWay将一对电压、电流传感器及丈量电路做在统一个传感器内，，，，，，，，电压、电流信号选取统一片多通路AD转换器进行转换，，，，，，，，AD转换器选取统一个启动时钟，，，，，，，，实现严格的同步丈量。。。。。。。。

2、功率分析仪内多个传感器之间的信号同步采样

　　每台传感器有两根光纤，，，，，，，，一根为上行光纤，，，，，，，，用于上传采样数据包，，，，，，，，一根为下行光纤用于下传携带了时基信号的同步采样信号及其它参数信息。。。。。。。。
　　功率分析仪产生同步信号，，，，，，，，一个同步信号经六个驱动器驱动分为六路，，，，，，，，六路同步信号的功夫特点齐全一样，，，，，，，，通过六根下行光纤达到六个传感器。。。。。。。。分歧传感器在统一时刻收到同步采样信号，，，，，，，，在同步采样信号的节造下进行AD转换。。。。。。。。传感器的采样是同步的，，，，，，，，采样了局打包上传，，，，，，，，数据包中蕴含了统一的时基信号。。。。。。。。
　　功率分析仪接管到来自每个传感器的数据，，，，，，，，凭据时基信号将数据同步。。。。。。。。

3、多台功率分析仪的同步

　　每台功率分析仪有一个同步信号发送端口（图2中的T0）和一个同步信号接管端口（图2中的R0）。。。。。。。。

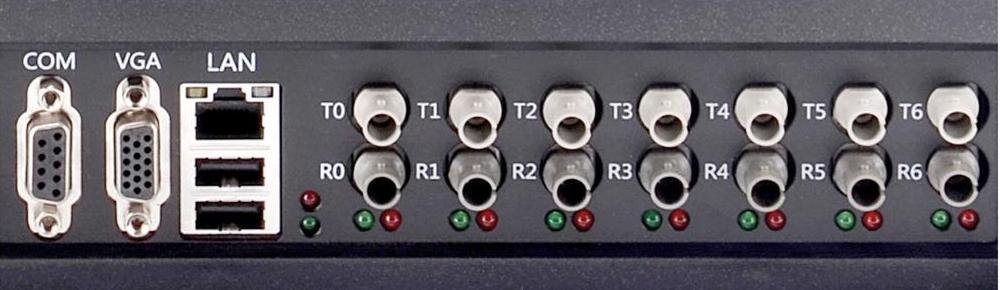

图2.WP4000变频功率分析仪同步光纤接口

　　多台功率分析仪必要实现同步采样时，，，，，，，，将其中一台功率分析仪设为主机，，，，，，，，另表的功率分析仪设为从机，，，，，，，，主机产生与本机传感器一致的同步信号。。。。。。。。从机自身不产生同步信号，，，，，，，，而是将来自同步信号接管端口的同步信号复造下传给本机的所有传感器。。。。。。。。
　　现实使用时，，，，，，，，主机的同步信号发送端与1号从机的同步信号接管端通过光纤相连，，，，，，，，1号从机的同步信号发送端再与2号从机的同步信号接管端通过光纤相连，，，，，，，，顺次类推，，，，，，，，将所有要实现同步采样的功率分析仪顺次串联。。。。。。。。
　　每台WP4000变频功率分析仪将来自主机的时基信号与采集数据一路打包。。。。。。。。携带时基信号的数据上传到上位机后，，，，，，，，由上位机凭据时基信号进行数据同步沉组。。。。。。。。

---
