十五相电动机属于多相感应电机，，，，，运行道理与通常三相感应电动机一样，，，，，即依附转差形成转子与旋转主磁场的相对运动，，，，，在转子绕组(鼠笼)中形成感生电动势，，，，，进而产生感应电流，，，，，并形成转子旋转磁场！。。。。。，，，，使主磁场拖动转子磁场旋转以带头机械负载。。。。。。。十五相电机属于多相电机由于拥有比三相电机更多的相数，，，，，能够实现低压大功率的驱动，，，，，转矩脉动幼！。。。。。，，，，功率密度高，，，，，靠得住性高且断相后可能错容运杏祝。。。。。。十五相电机在大型船舶电力推动系统利用宽泛，，，，，那么十五相电机的功率若何测试，，，，，本文着沉介绍十五相电机的功率测试方系统配置步骤。。。。。。。

一十五相电机功率测试系统需要

　　十五相电机通常选取变频器直接驱动，，，，，被测对象有以下特点：

　　1. 功率大、相数多；；；；；；；

　　2. 电磁环境复杂；；；；；；；

　　3. 电压较高、电流较大；；；；；；；

　　4. 基波频率低、谐波含量高；；；；；；；

　　5. 谐波频率高、次数大。。。。。。。

　　十五相电机功率测试系统必要满足以下根基要求：

　　1. 十五相电机测试相数多，，，，，要求保障多相电参数同步测试；；；；；；；

　　2. 十五相电机功率大，，，，，被测电压、电流较大，，，，，必要保障宽幅值领域高精度测试；；；；；；；

　　3. 被试电机基波频率低、谐波频率高，，，，，必要测试系统具备高带宽、高采样率特点，，，，，并且在低基波频率下仍能保障正确丈量；；；；；；；

　　4. 测试现场电磁环境复杂，，，，，要求测试系统具备优良的电磁兼容机能。。。。。。。

二十五相电机功率测试配置规划

　　凭据被测十五相电机测试需要，，，，，测试系统规划选用东升国际官网开发的Anyway系列变频功率测试系统。。。。。。。本测试系统能够有效地满足各项测试难点，，，，，并且提供试验过程全数原始数据，，，，，为十五相电机的科延注出产和质检提供科学的数据支持，，，，，预防沉复试验，，，，，降低试验成本，，，，，提高试验效能。。。。。。。

　　十五相电机凭据绕组衔接方式通常可分为五套独立三相绕组、三套五相独立绕组或一套十五相绕组三种情况，，，，，因而，，，，，针对十五相电机测试可能存在多种分歧系统配置，，，，，下面各章节内容将凭据十五相电机绕组衔接情况对十五相电机功率测试系统进行具体配置注明。。。。。。。

01五套独立三相绕组衔接方式

　　本节重要思考十五相电机定子绕组由五套独立三相绕组组成，，，，，通常独立三相绕组中性点无任何衔接。。。。。。。因而，，，，，对十五相电机进行功率测试即对五个独立三相系统别离测试，，，，，测试了局求和。。。。。。。本配置规划针对五套独立三相绕组选取2V3A测试方式(图1)，，，，，实现两路电压测试、三路电流测试。。。。。。。各相组重要配置清单组成如下：

项目	相组1	相组2	相组3	相组4	相组5
变频功率传感器	SP*3	SP*3	SP*3	SP*3	SP*3
变频功率分析仪	（1#）WP4000*1		（2#）WP4000*1		（3#）WP4000*1
接入分析仪及端口	T1/R1 T2/R2 T3/R3	T4/R4 T5/R5 T6/R6	T1/R1 T2/R2 T3/R3	T4/R4 T5/R5 T6/R6	T1/R1 T2/R2 T3/R3

图示1：五套独立三相绕组衔接方式的测试设备配置拓扑图(2V3A)

02三套独立五相绕组衔接方式

　　本节重要思考十五相电机定子绕组由三套独立五相绕组组成，，，，，五相绕组中性点独立无任何衔接。。。。。。。因而，，，，，对十五相电机测试相当于对三个五相系统进行测试，，，，，对了局求和。。。。。。。本配置规划对三个五相绕组选取4V5A测试方式(图2)，，，，，实现四路电压、五路电流测试。。。。。。。各相组重要配置清单组成如下：

项目	相组1称	相组2	相组3
变频功率传感器	SP*5	SP*5	SP*5
变频功率分析仪	（1#）WP4000*1	（2#）WP4000*1	（3#）WP4000*1
接入分析仪及端口	T1/R1 T2/R2 T3/R3 T4/R4 T5/R5	T1/R1 T2/R2 T3/R3 T4/R4 T5/R5	T1/R1 T2/R2 T3/R3 T4/R4 T5/R5

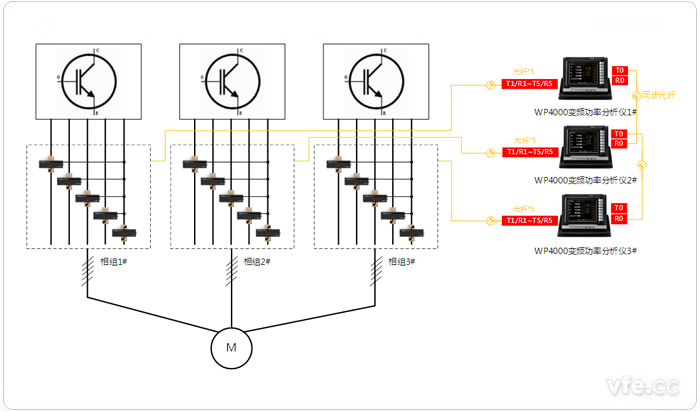

图示2：三套独立五相绕组衔接方式的测试设备配置拓扑图(4V5A)

03一套十五相绕组衔接方式

　　一套十五相绕组衔接方式的电机通常十五个绕组均为独立，，，，，选取变流器对每一相进行独立节造。。。。。。。本配置规划选取15V15A测试方式(图3)，，，，，实现十五路电压、十五路电流测试。。。。。。。各相组重要配置清单组成如下：

项目	一个十五相绕组称
变频功率传感器	SP*15
变频功率分析仪	（1#）WP4000*1	（2#）WP4000*1	（3#）WP4000*1
接入分析仪及端口	T1/R1 T2/R2 T3/R3 T4/R4 T5/R5 T6/R6	T1/R1 T2/R2 T3/R3 T4/R4 T5/R5 T6/R6	T1/R1 T2/R2 T3/R3

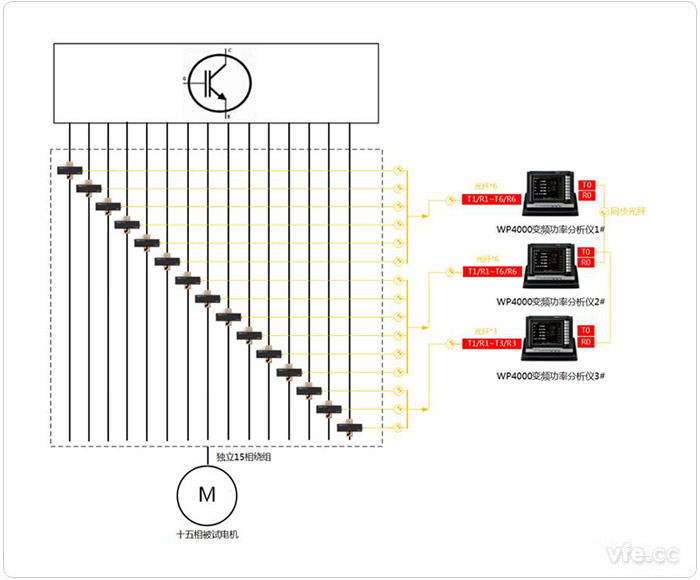

图示3：一套十五相绕组衔接方式的测试设备配置拓扑图(15V15A)

---
