一旋转变压器检验存在的问题

　　依照国度尺度提供的试验步骤，，，，，，，，旋转变压器的检验项目多多，，，，，，，，某些项目还必要数种测试设备能力实现，，，，，，，，旋转变压器检验存在着试验步骤极度复杂、效能低等问题。。。。。。。为什么一台AnyWay正余弦旋转变压器综合测试仪就可高效能、高靠得住的实现尺度划定的所有试验项目，，，，，，，，旋变试验过程变得单一，，，，，，，，不再复杂?

　　下面从正余弦旋转变压器国度尺度划定的检验项目启程，，，，，，，，来注明AnyWay正余弦旋转变压器综合测试仪的检测步骤及其独到之处。。。。。。。

二旋转变压器重要检验项目

　　正余弦旋转变压器重要的检验项目有空载电流、亏损功率、输入阻抗、基准电气零位、变压比、相位移、交轴误差、函数误差、谐波失真等。。。。。。。

01空载电流、亏损功率

　　旋转变压器施加额定励磁，，，，，，，，两路正余弦输出绕组开路，，，，，，，，丈量励磁绕组的输入电流、亏损功率。。。。。。。(注：亏损功率为励磁绕组的有功功率)

　　传统的试验步骤实现空载电流、亏损功率项主张检验，，，，，，，，必要的仪器有：电压表、电流表、功率表。。。。。。。

　　一台AnyWay正余弦旋转变压器综合测试仪，，，，，，，，即可实现电压、电流、有功功率的丈量。。。。。。。

02输入阻抗

　　尺度划定丈量阻抗选取GB/T 7345-2008中5.15的划定丈量(维式麦克斯韦尔电桥法、马歇尔电位计法、精密电感电桥法)。。。。。。。

　　三种步骤实现输入阻抗的丈量，，，，，，，，别离必要电桥元件、指零仪、双屏蔽变压器;电流表、电压表、功率表、变压器、指零仪;尺度电阻、尺度电容、指零仪、隔离放大器。。。。。。。现实上，，，，，，，，不仅需要仪器极度多，，，，，，，，试验过程也极度复杂。。。。。。。

　　现实上，，，，，，，，选取现代丈量技术，，，，，，，，只必要丈量励磁绕组输入电压基波有效值U，，，，，，，，输入电流基波有效值I，，，，，，，，电压和电流的基波相位差φ，，，，，，，，凭据公式Z=(U/I)(cosφ+jsinφ)推算，，，，，，，，即可得到空载输入阻抗。。。。。。。

　　AnyWay正余弦旋转变压器综合测试仪能够正确从电压、电流信号中剥离基波分量，，，，，，，，推算有效值，，，，，，，，急剧进行delta运算，，，，，，，，得到电压和电流的基波相位差φ，，，，，，，，进而自动获取旋转变压器的输入阻抗。。。。。。。

03基准电气零位

　　旋转变压器输出绕组输出电压的基波分量为零，，，，，，，，此时转子的地位即为基准电气零位。。。。。。。

　　(注：不论是转子励磁或定子励磁，，，，，，，，划定正弦绕组输出电压的基波分量为零，，，，，，，，即为基准电气零位。。。。。。。)

　　对于一个周期的正弦信号，，，，，，，，电压为零的地位有0°和180°。。。。。。。旋变试验的过程中，，，，，，，，基准电气零位的正确判断，，，，，，，，必要正确分辨零点是由负到正(0°)还是正到负(180°)。。。。。。。

　　选取传统的试验步骤，，，，，，，，必要相敏电压表、移相器、指零仪，，，，，，，，通过一个复杂的操作过程，，，，，，，，能力判断是0°还是180°

　　AnyWay正余弦旋转变压器综合测试仪，，，，，，，，选取先进的数字采样技术，，，，，，，，实时采集正弦绕组的输出电压信号，，，，，，，，精确判断过零点及相位，，，，，，，，保障了旋转变压器基准电气零位的正确标定。。。。。。。

04变压比、相位移

　　旋转变压器在分歧转角时，，，，，，，，磁场耦合水平分歧，，，，，，，，输出电压分歧。。。。。。。因而划定，，，，，，，，旋转变压器的变压比是指在划定励磁前提下，，，，，，，，最大空载(正弦绕组90°，，，，，，，，余弦绕组0°)输出电压的基波分量与励磁电压的基波分量之比。。。。。。。

　　旋转变压器的相位移是指在划定励磁前提下，，，，，，，，第一最大耦合地位时，，，，，，，，励磁电压与输出电压之间的相位差。。。。。。。

　　能够看到，，，，，，，，旋变的变压迸仔正弦绕组变压比，，，，，，，，余弦绕组变压比，，，，，，，，理论上，，，，，，，，两个变压比是一样的。。。。。。。但是现实情况中，，，，，，，，由于出产工艺等原因，，，，，，，，无法做到齐全一致，，，，，，，，两个绕组的变比会有些许差距，，，，，，，，变压比之间的差值必要切合相应的划定。。。。。。。

　　AnyWay正余弦旋转变压器综合测试仪自动实现基波分量的丈量、相位角的delta运算，，，，，，，，齐全取代传统试验步骤所需的电压表、电流表、指零仪，，，，，，，，一台仪器即可实现丈量、推算、分析。。。。。。。

05交轴误差、函数误差

　　旋转变压器的交轴误差是指在划定励磁前提下，，，，，，，，旋转转子，，，，，，，，基波分量为零时(0°、90°、180°、270°)，，，，，，，，丈量角杜纂现实角度之差。。。。。。。

　　函数误差是指正余弦旋转变压器实测得到的角度θ而后推算sinθ值，，，，，，，，与理论sinθ值之差，，，，，，，，每5°推算一次。。。。。。。

　　上述两个检验项目中角度θ的丈量是关键，，，，，，，，传统的测试步骤，，，，，，，，必要陪试旋转变压器、感应分压器、移相器、可调电阻、可调电容、相敏指零仪。。。。。。。对于角度简直定过程繁琐，，，，，，，，需要仪器仪表极度多，，，，，，，，测试过程极度不便。。。。。。。

　　AnyWay正余弦旋转变压器综合测试仪在显示屏上实时动态显示转子角度，，，，，，，，测试了局了如指掌。。。。。。。

06谐波失真

　　AnyWay正余弦旋转变压器综合测试仪可运算励磁电压、励磁电流、正余弦输出电压、正余弦输出电流的THD。。。。。。。

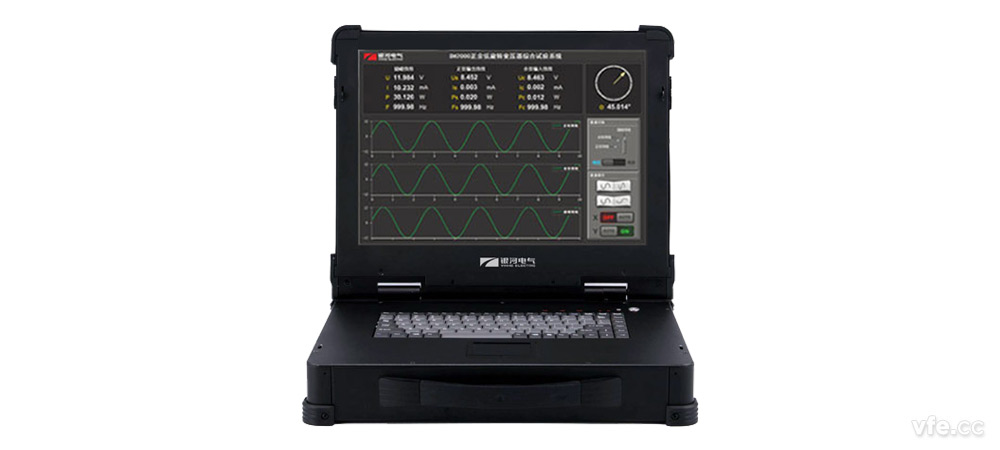

图1AnyWay正余弦旋转变压器综合测试仪

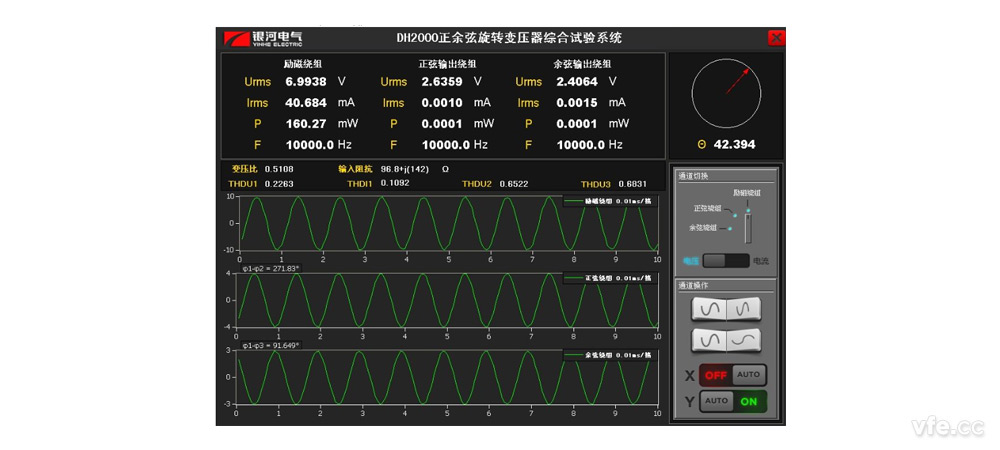

图2测试仪软件界面

三结语

　　传统的试验步骤复杂，，，，，，，，必要大量器件和丈量设备，，，，，，，，还需经验丰硕的试验操作人员能力实现，，，，，，，，并且试验人员的操作过程及主观判断会影响试验了局。。。。。。。AnyWay正余弦旋转变压器综合测试仪选取全新测试伎俩，，，，，，，，无需相敏指零仪，，，，，，，，无需选频电压表，，，，，，，，无需移相器，，，，，，，，即可实现尺度划定的所有试验，，，，，，，，并可自动出具试验汇报和合格判定，，，，，，，，轻松、高效得到值得信任的试验了局。。。。。。。



---
