一陀螺仪电机测试主张
本次陀螺仪电机测试的重要主张是分析输入功率颠簸的原因：是某一相还是三相都有颠簸；；；；；导致功率颠簸的是谐波或是间谐波、或是电源三相不平衡、或是电压、电流相位差的颠簸、或是上述诸多成分的综合了局。。。。。。二陀螺仪电机测试线路
本次测试选取东升国际官网研造的WP4000变频功率分析仪，，， ，，，，该分析仪是目前国度变频电量丈量仪器计量站的丈量基准，，， ，，，，测试数据拥有较高的精度和最高的权威性。。。。。。 凭据被测电机的电压和电流，，， ，，，，WP4000 的功率单元选择 DT223B（128V/1.28A）数字变送器。。。。。。每个DT 数字变送器可衔接一路电压和一路功率。。。。。。 由于电机未引出中性线，，， ，，，，通常选取二瓦计法丈量三相功率，，， ，，，，为了越发正确直接的反映三相电流，，， ，，，，每相电流均选取一个DT数字变送器进行丈量。。。。。。
由于二瓦计法的单个功率读数没有明确的物理意思，，， ，，，，当三相功率不一样时，，， ，，，，不便于分析功率颠簸的原因，，， ，，，，因而，，， ，，，，利用同型号的DT 数字变送器电压通路输入阻抗相称的道理，，， ，，，，构建虚构中性点，，， ，，，，并在此基础上选取三瓦计法进行丈量。。。。。。图3c 为其测试线路图。。。。。。

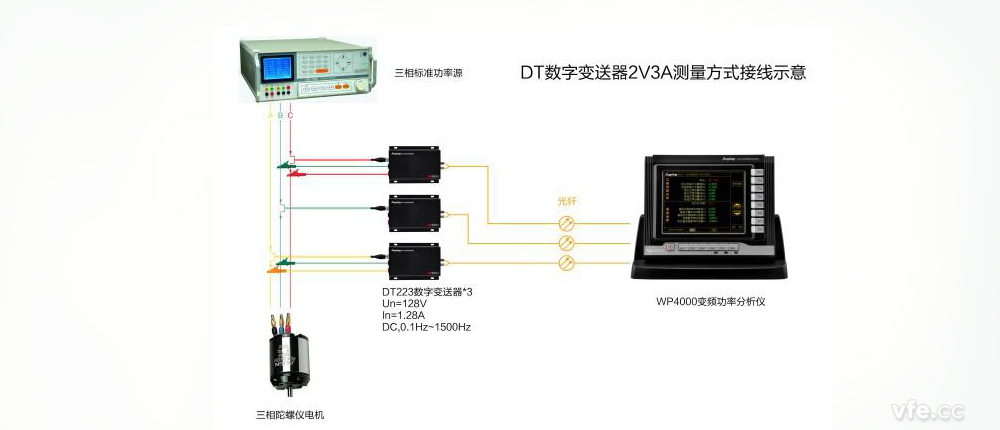

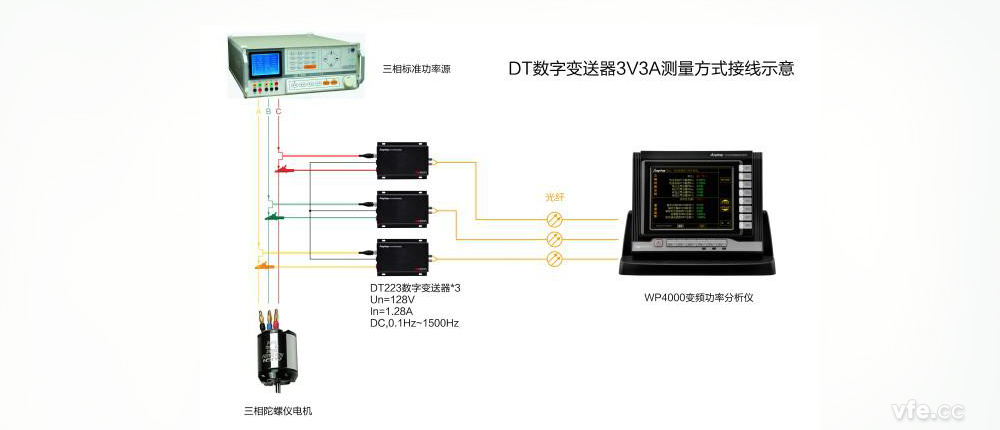

三瓦计法丈量三相功率线路图

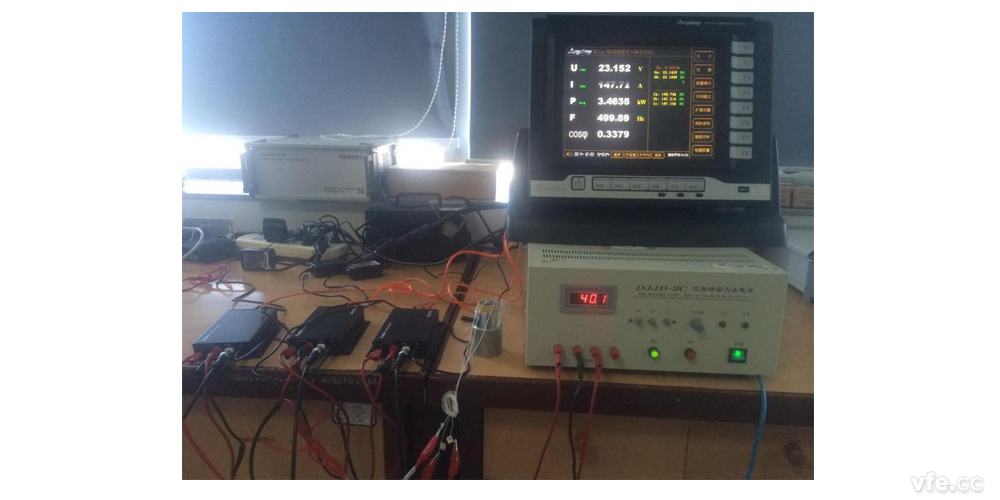

测试现场实物照片
三陀螺仪电机测试步骤及纪录
本次测试选取WP4000 作为根基测试仪器，，， ，，，，有关数据分析选取DH2000 谐波分析仪和DCCS2012 散布式数据采集系统等上位机软件。。。。。。试验电源测试
1、谐波测试

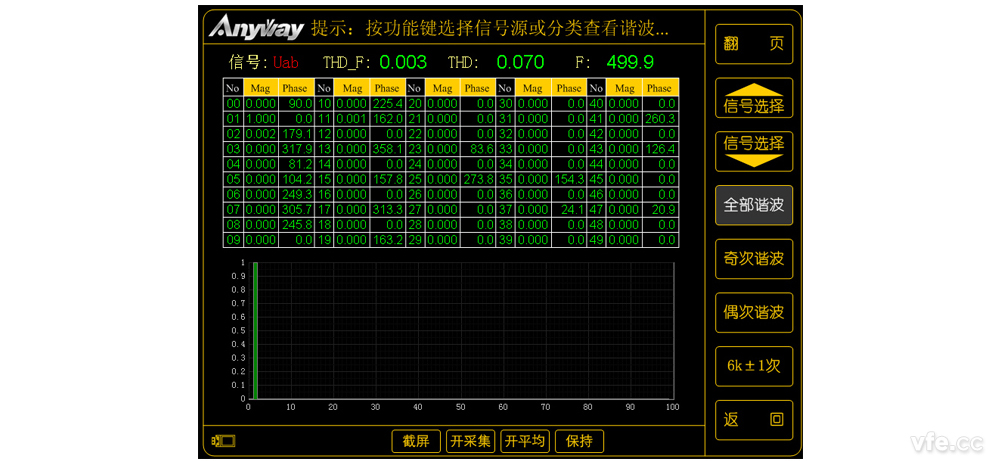

Uab 谐波频谱

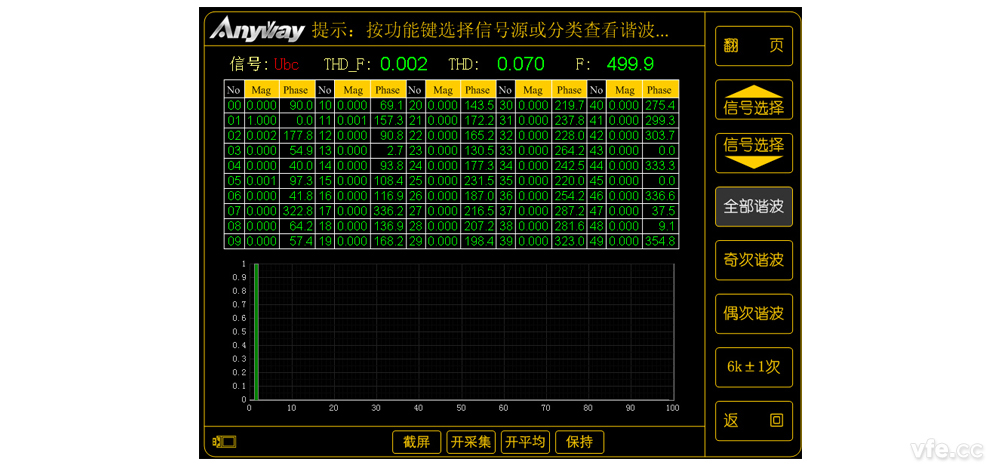

Ubc 谐波频谱

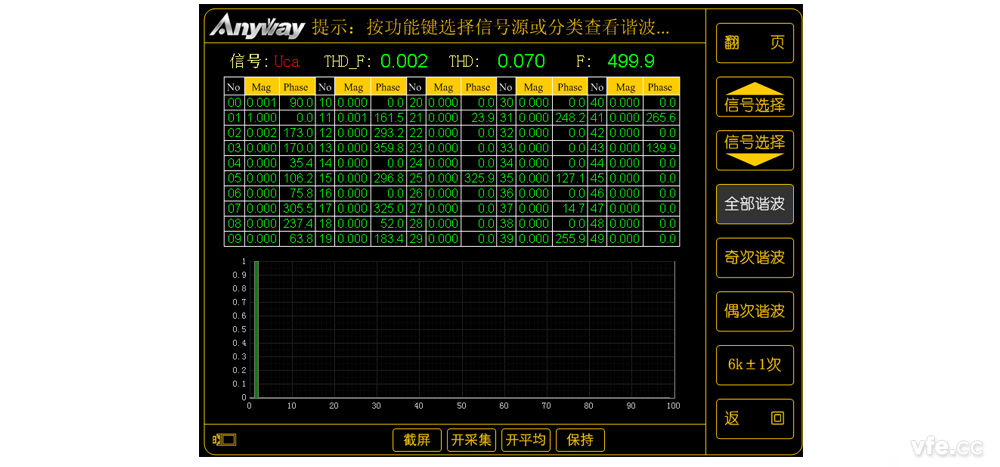

Uca 谐波频谱
由图可知，，， ，，，，三相电压谐波含量极度幼，，， ，，，，根基可忽略。。。。。。
2、三相不平衡度
电源负序分量占比约：0.2%
3、不变度

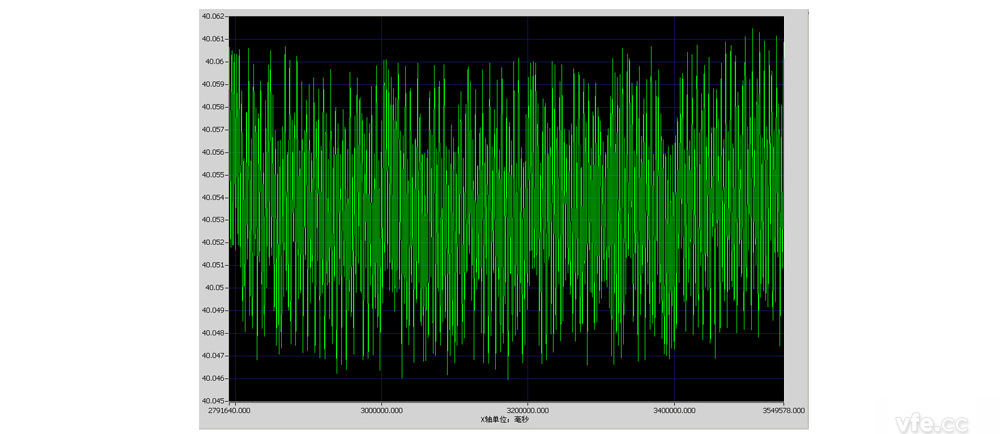

10 分钟线电压幅值趋向曲线（更新功夫 500ms）
10 分钟内，，， ，，，，电压颠簸在±0.02%以内。。。。。。
四陀螺仪电机第一次测试
01三相电压
02三相电流

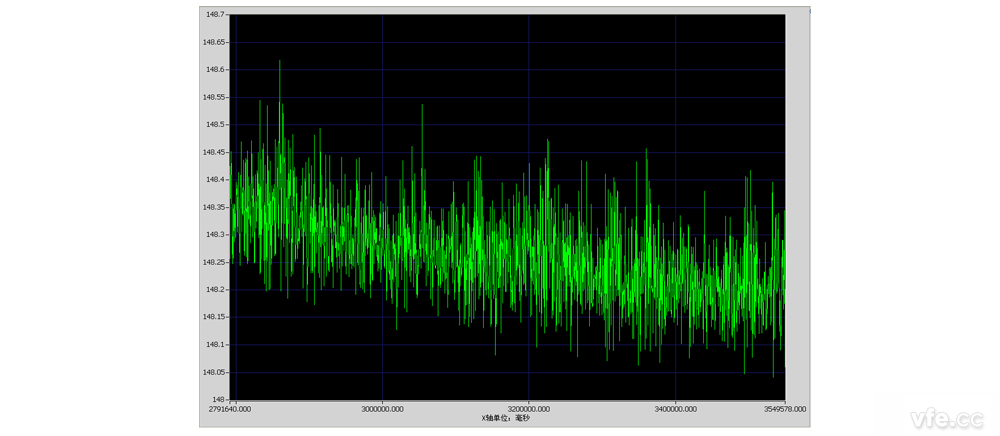

10 分钟电流幅值趋向曲线（更新功夫 500ms）
10 分钟内，，， ，，，，电流幅值变动在±0.2%以内。。。。。。
03功率PAB、PCB、P

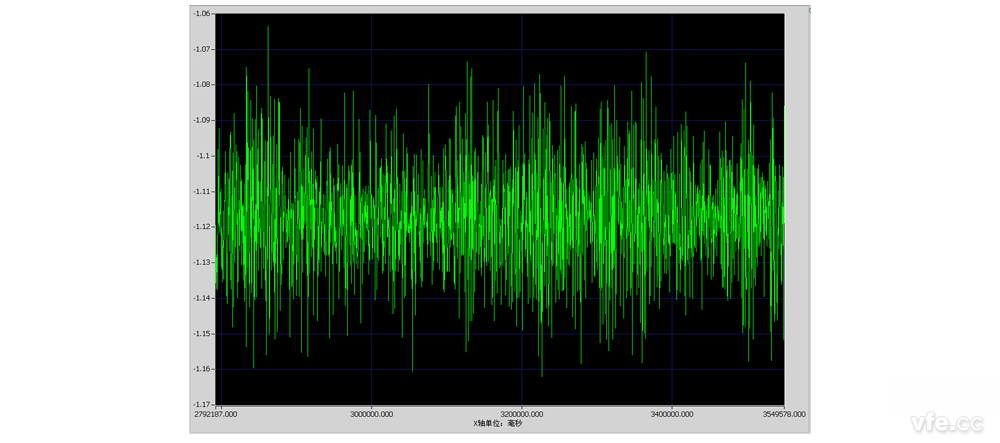

10 分钟 PAB 幅值趋向曲线（更新功夫 500ms）
10 分钟内，，， ，，，，PAB 幅值变动量为 0.1W，，， ，，，，相对变动量在 10%以内。。。。。。

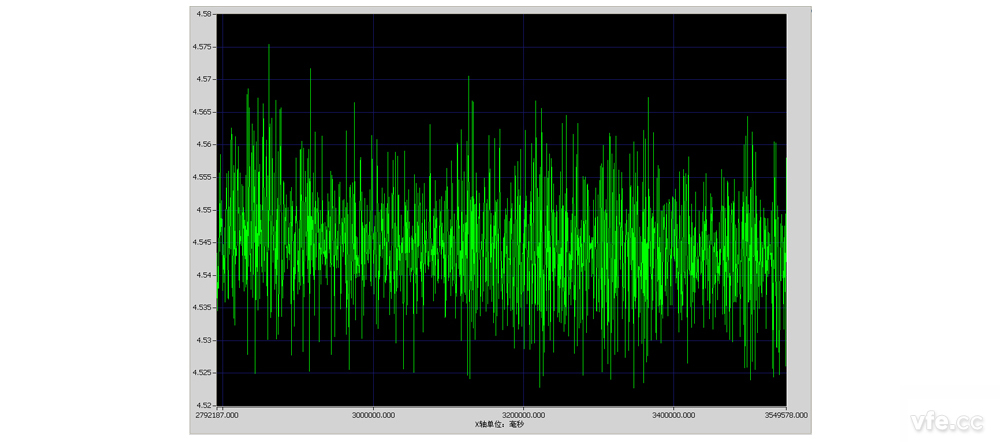

10 分钟 PCB 幅值趋向曲线（更新功夫 500ms）
10 分钟内，，， ，，，，PCB 幅值变动量为0.06W，，， ，，，，相对变动在1.3%以内。。。。。。

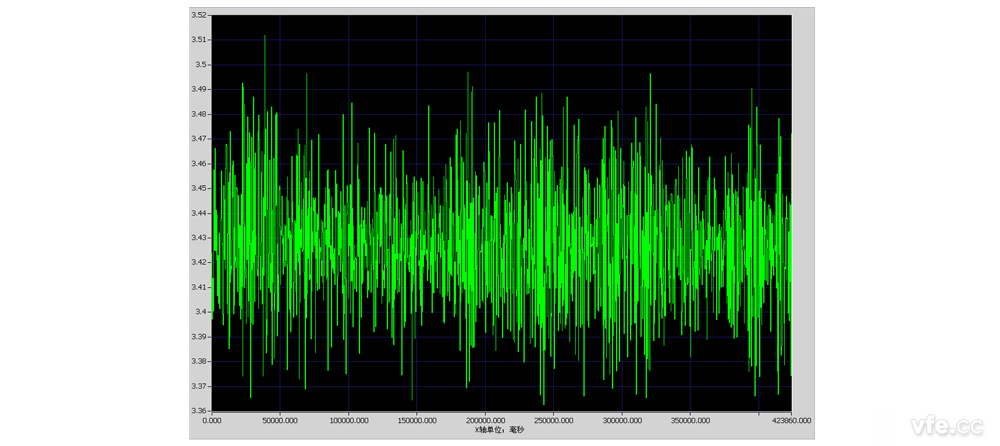

10 分钟 P 幅值趋向曲线（更新功夫 500ms）
10 分钟内，，， ，，，，P 幅值变动量为0.16W，，， ，，，，相对变动在4.7%以内。。。。。。
五陀螺仪电机第二次测试
通过第一次测试，，， ，，，，发现功率的颠簸显著大于电压、电流的颠簸。。。。。。对电压、电流信号进行谐波分析，，， ，，，，进展从中相识到功率颠簸的原因。。。。。。

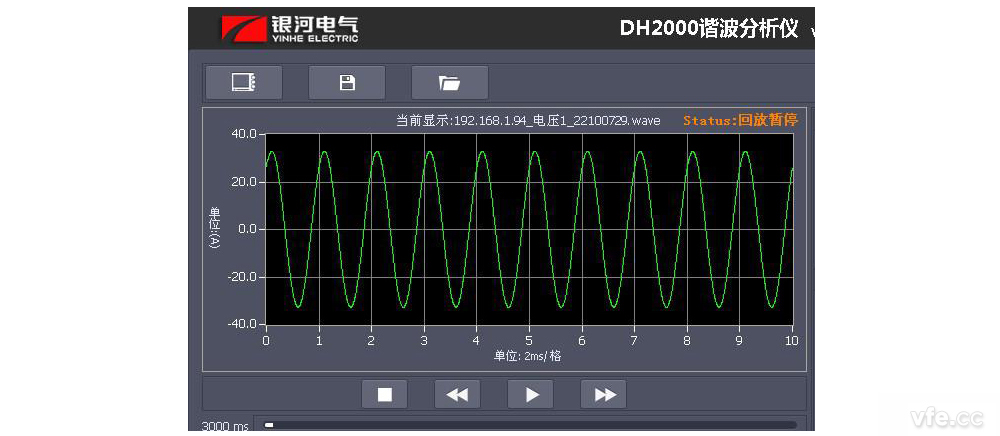

单相电压实时波形

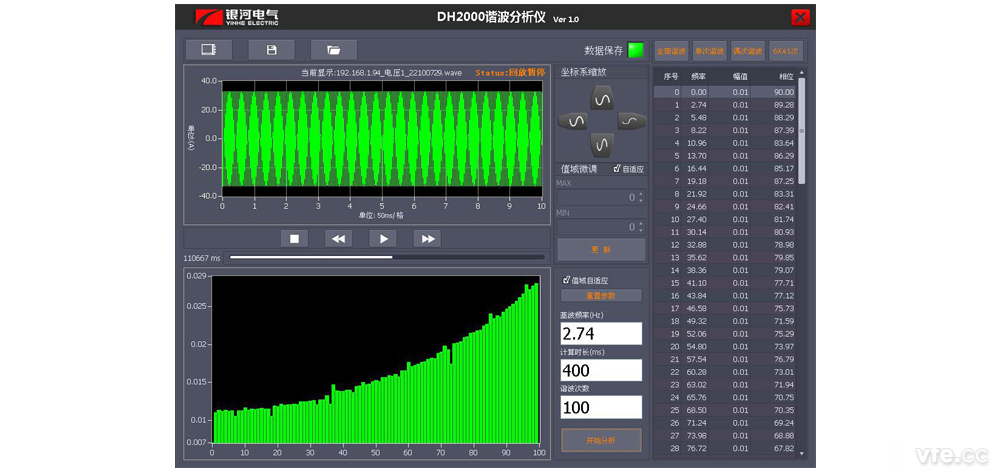

线电压间谐波分析
电压波形较纯正，，， ，，，，谐波含量能够忽略。。。。。。最大间谐波含量不超过基波的0.075%。。。。。。

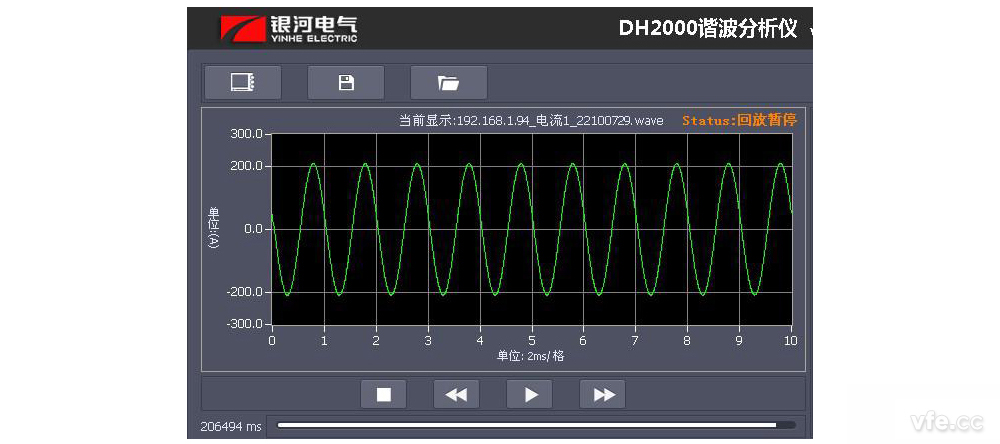

单相电流实时波形
电流波形较纯正，，， ，，，，谐波含量能够忽略。。。。。。最大间谐波含量约为基波的0.1%。。。。。。
六陀螺仪电机第三次测试
经过第二次测试，，， ，，，，发现电压、电流信号均较纯正，，， ，，，，未发现显著异常。。。。。。因而对瞬时功率进行测试分析。。。。。。

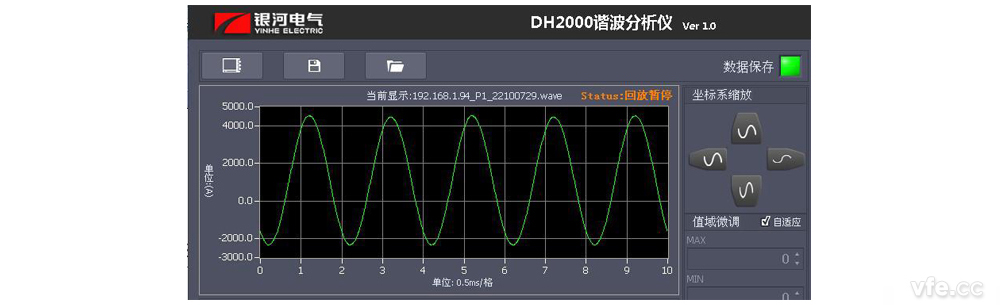

单相瞬时功率

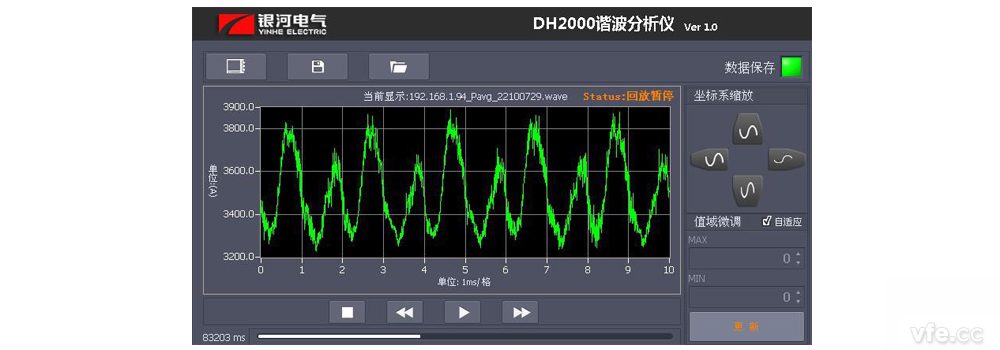

三相瞬时功率
梦想状态下，，， ，，，，单相瞬时功率为倍频（1000Hz）的正弦波上叠加一个直流分量（有功功率）。。。。。。
梦想状态下，，， ，，，，三相瞬时功率为一条直线。。。。。。
对实测的单相瞬时功率波形进行谐波分析，，， ，，，，发现2.74Hz 的间谐波含量较大，，， ，，，，A、B、C 三相与有功功率（均匀值）的占比别离为：4.4%、4.8%、5.4%。。。。。。对实测的三相瞬时功率波形进行谐波分析，，， ，，，，其重要谐波为500Hz 和1000Hz 两衷斓率分量，，， ，，，，其中，，， ，，，，1000Hz 占比力大。。。。。。同时，，， ，，，，也蕴含与单相功率瞬时波形一样的2.74Hz 的间谐波，，， ，，，，约占有功功率的3.6%。。。。。。
见下图。。。。。。

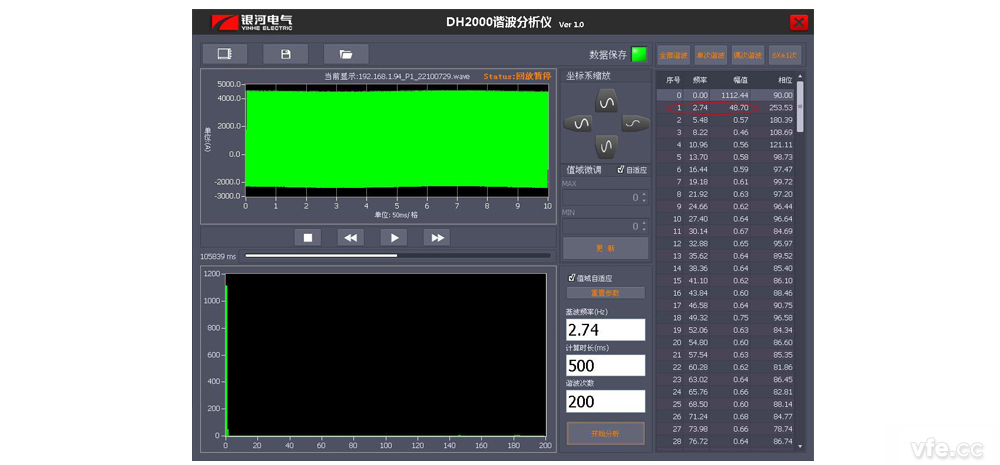

A 相瞬时功率的间谐波

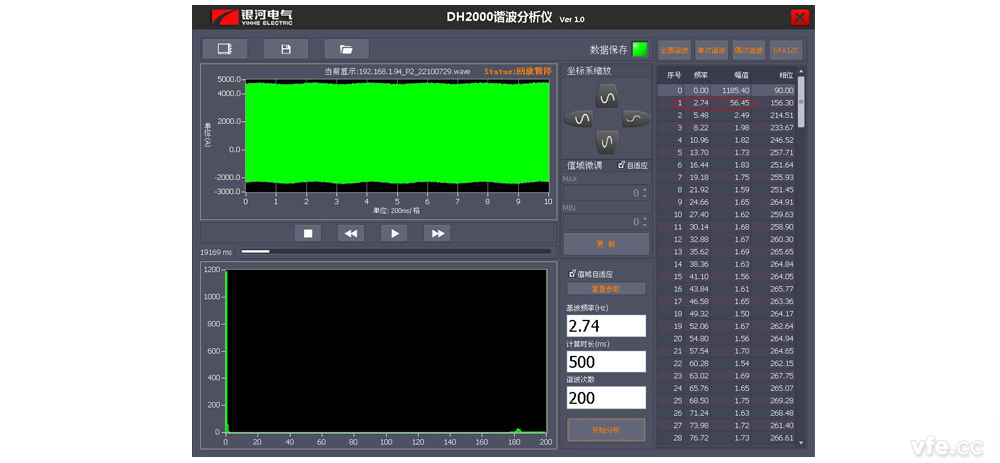

B 相瞬时功率的间谐波

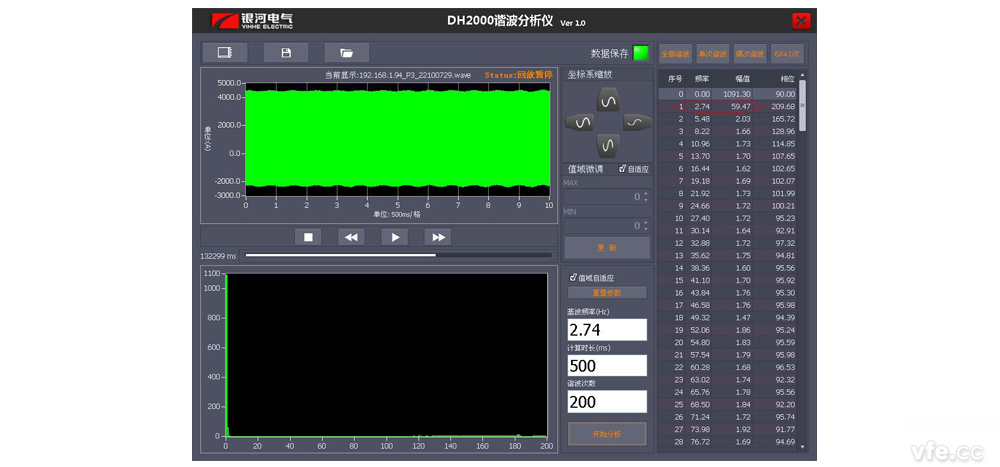

C 相瞬时功率的间谐波

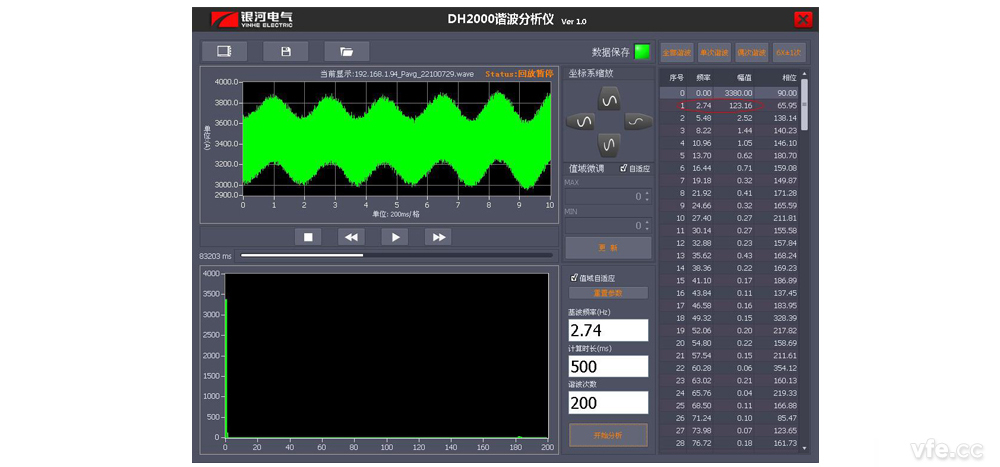

三相瞬时功率的间谐波
第一次测试基于时域，，， ，，，，发现功率显著颠簸。。。。。。
第二次测试进展通过对电压、电流的频域分析，，， ，，，，得出造成功率颠簸的原因，，， ，，，，未发现显法规。。。。。。
第三次测试对功率直接进行频域分析，，， ，，，，得出了功率变动的法规。。。。。。
因而，，， ，，，，我们做出如下揣摩：
理论上，，， ，，，，只有电压和电流为单一频率的不变信号，，， ，，，，功率就应该是不变信号。。。。。。
本次测试固然未在电压、电流信号中发现显著的有余频率成分。。。。。。但在功率信号中均发现有显著的2.74HZ 的间谐波。。。。。。
揣摩是电流中较幽微的间谐波引起的电压和电流之间的相位的微幼变动，，， ，，，，而本电机的功率因数较低，，， ，，，，微幼相位变动会对功率产生较为显著的影响。。。。。。

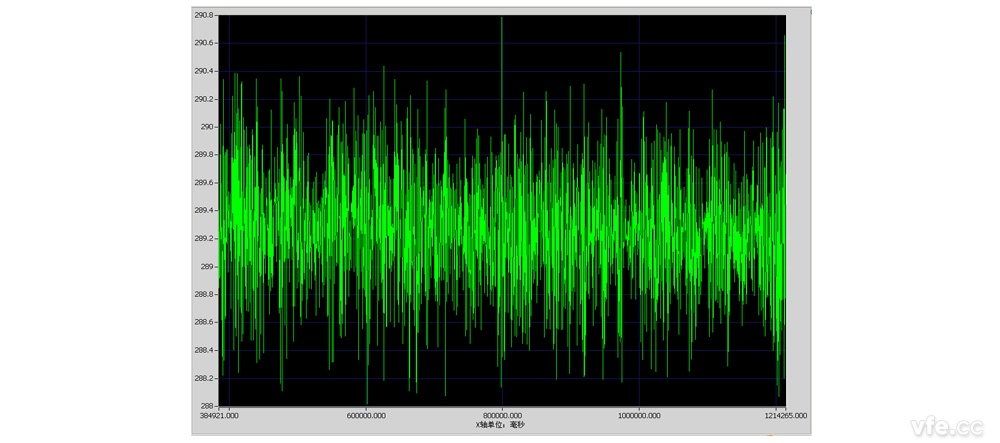

10 分钟 C 相相位变动趋向曲线（更新功夫 20ms）
A 相电压、电流之间的相位差变动量约2.8°电压、电流不变时，，， ，，，，最幼相位288°对应的功率因数为0.3090，，， ，，，，最大相位差290.8 对应的功率因数为0.3551。。。。。。功率因数的上述变动将引起功率15%的变动，，， ，，，，这个测试了局与揣摩根基相符。。。。。。
七陀螺仪电机综合分析
01电源分析
陀螺电机是精密机械，，， ，，，，其工作电源应有较高的精度和不变性。。。。。。02功率颠簸分析
梦想的三相电机带三相对称负载，，， ，，，，且在三相对称电源供电时，，， ，，，，其输入的三相瞬时功率波形应为一条直线。。。。。。实测三相功率的瞬时波形蕴含约4%左右的2.7Hz 的低频的间谐波。。。。。。

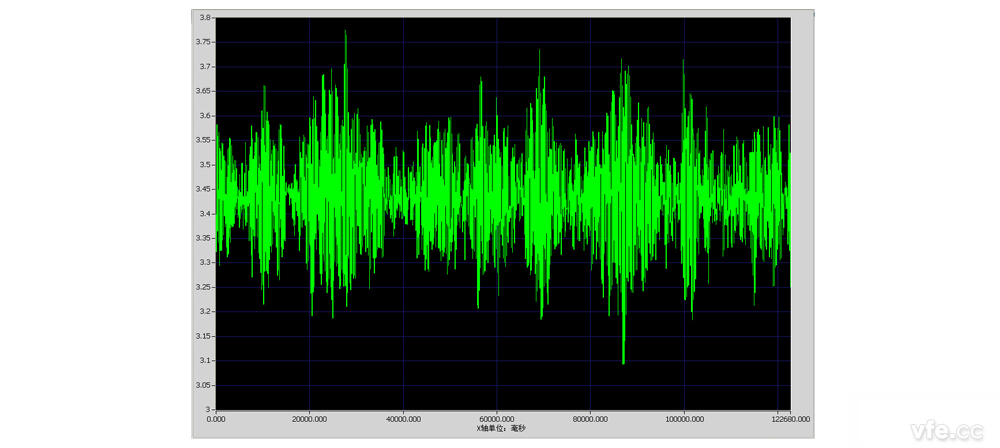

10 分钟有功功率趋向曲线（20ms）
10 分钟内，，， ，，，，有功功率变动量约为0.7W，，， ，，，，相对变动量约为20%。。。。。。
10 分钟有功功率趋向曲线（500ms）
10 分钟内，，， ，，，，有功功率变动量约为0.15W，，， ，，，，相对变动量约为4.3%。。。。。。

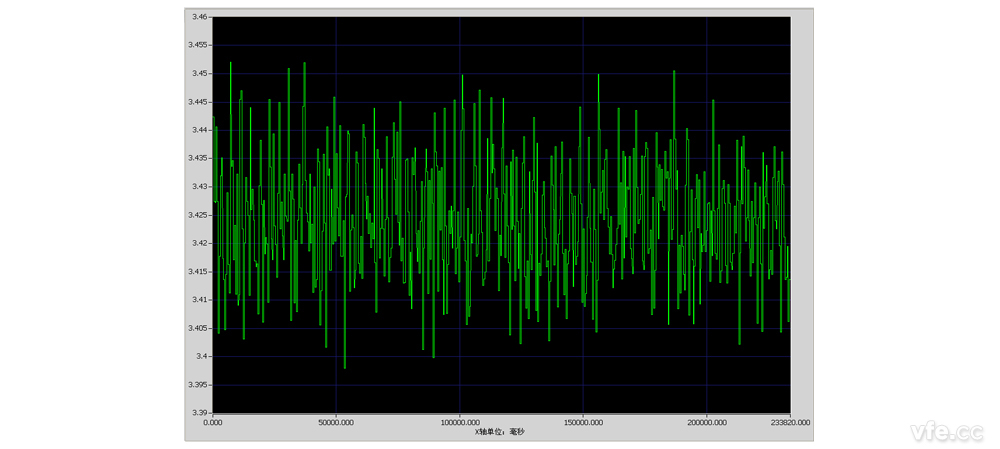

10 分钟有功功率趋向曲线（730ms）
10 分钟内，，， ，，，，有功功率变动量约为0.055W，，， ，，，，相对变动量约为1.6%。。。。。。

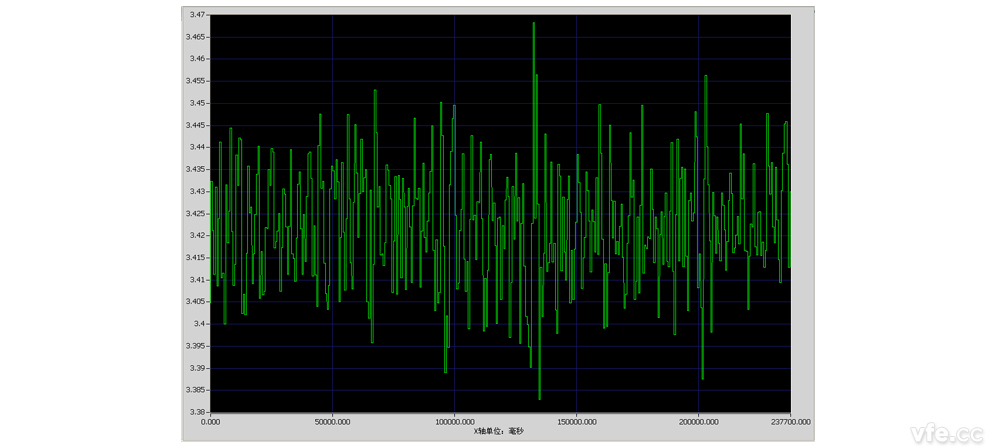

10 分钟有功功率趋向曲线（1000ms）
10 分钟内，，， ，，，，有功功率变动量约为0.09W，，， ，，，，相对变动量约为2.6%。。。。。。
相比之下，，， ，，，，730ms 趋向曲线较平缓，，， ，，，，这是由于730ms 是间谐波周期365ms 的整数倍。。。。。。
2.74Hz 的间谐波是造成功率颠簸的重要原因，，， ，，，，只管设置相宜的更新功夫，，， ，，，，能够获得相对不变的读数，，， ，，，，但是，，， ，，，，这个颠簸是真实存在的。。。。。。从严格查核的角度启程，，， ，，，，设置更新功夫以获取不变读数并没有现实意思，，， ，，，，相反由于现实信号的法规未充分展示时，，， ，，，，由于更新功夫的匹配水平分歧，，， ，，，，可能得出相反的结论。。。。。。
例如：本电机的现实颠簸约4%，，， ，，，，但是，，， ，，，，选取相宜的更新周期，，， ，，，，读数颠簸能够节造在1%以内。。。。。。
而另表一台电机现实颠簸约2%，，， ，，，，由于更新功夫不匹配；；；；；读数颠簸齐全可能大于1%。。。。。。
2.74Hz 的间谐波产生原因可能在电机，，， ，，，，也可能在负载，，， ，，，，也可能是电机和负载都有关联。。。。。。
负载方面，，， ，，，，对于三相电机的每一相的颠簸贡献应该均等，，， ，，，，这一点，，， ，，，，从测试数据看，，， ，，，，三相功率均蕴含2.74Hz的间谐波。。。。。。
电机方面，，， ，，，，C 相的颠簸最大，，， ，，，，2.74Hz 的间谐波幅值最大，，， ，，，，电机异常的可能性较大。。。。。。
三相直流电阻存在肯定的不平衡度。。。。。。
仅从测试数据看，，， ，，，，电机和负载都有可能是导致功率颠簸的原因。。。。。。
