变频器负载端电流中的谐波频谱较复杂，，，，，，，频率成分由变频器电源的基波频率、变频器的输出频率、脉冲数决定，，，，，，，基波信号上往往城市叠加有谐波和间谐波，，，，，，，信号合成的波形拥有较丰硕的特点。。。。。。所以对于丈量来说，，，，，，，就必须拥有壮大的谐波分析和数据处置能力能力正确对变频器的高次谐波进行丈量。。。。。。本规划选取DH2000谐波分析仪做为丈量仪器，，，，，，，对变频器的高次谐波进行丈量。。。。。。

一DH2000谐波分析仪简介

　　DH2000谐波分析仪是一款高端分析仪器，，，，，，，由SP变频功率传感器、DH2000数字主机以及上位机组成，，，，，，，谐波丈量切合IEC61000-4-30 A级尺度；；；；；；；；该款仪器能够提供宽泛且壮大的丈量谐波信号和分析能力，，，，，，，最高能够分析到高达2000次谐波的能力。。。。。。显示界面的直观性和操作的人道化可能让您轻松的对电能质量的谐波信号有较正确的丈量；；；；；；；；职能上拥有丈量分析(电压电流谐波含量、总畸变和总畸变率、谐波水平评估，，，，，，，谐波相位角丈量、数据采集及保留分析，，，，，，，查看波形，，，，，，，波形周期可调换)等职能，，，，，，，能够齐全满足变频器输出信号中所关切的谐波信号参数。。。。。。

二某牵引电机变频器负载测试案例

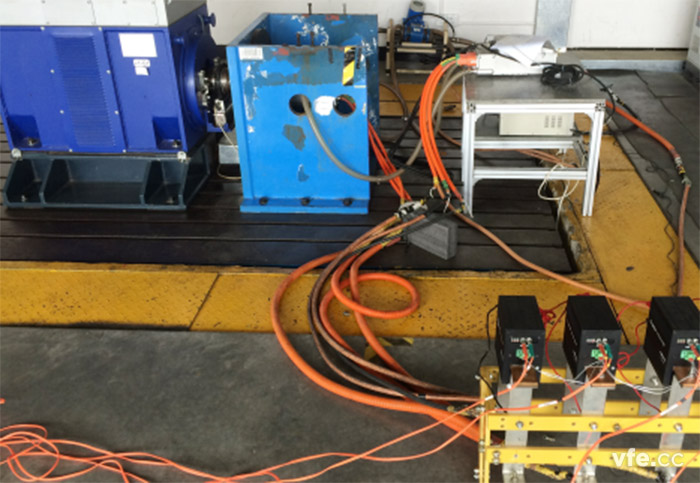

　　1、国内某牵引电机变频器负载测试台，，，，，，，现场丈量接线示意图如下：

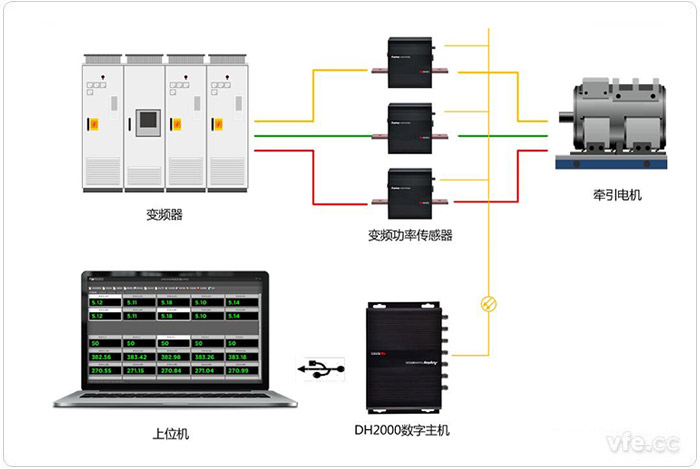

　　2、DH2000谐波分析接线道理图：

　　SP变频功率传感器直接接至主回路中丈量主回路的电量信号，，，，，，，而后通过光纤与DH2000数字主机通讯，，，，，，，DH2000数字主机与上位机通讯选取USB衔接。。。。。。整套测试系统选取分体式机关方式，，，，，，，方便现场装置，，，，，，，对变频器的滋扰也能够有效躲避。。。。。。

三DH2000谐波分析仪测试了局

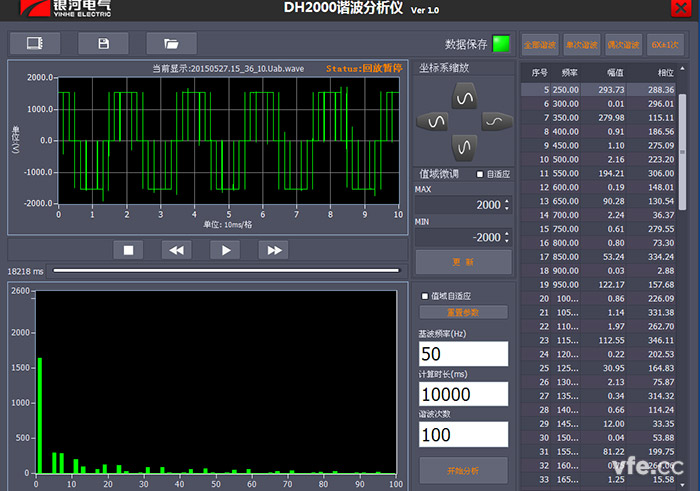

DH2000谐波分析仪在基波50HZ分析100次谐波图

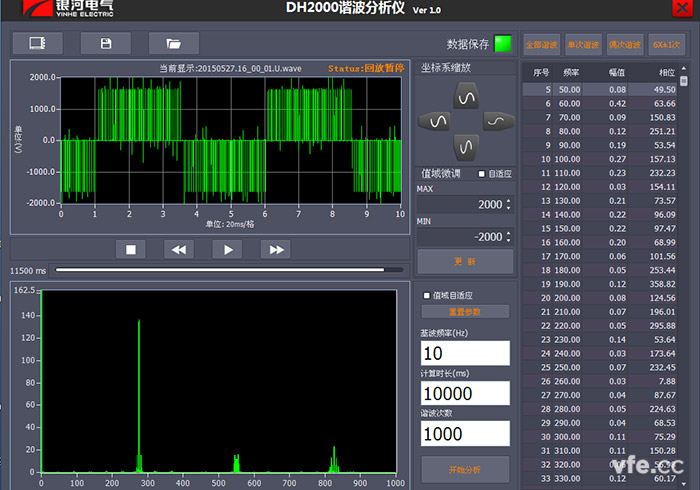

DH2000谐波分析仪在基波10HZ分析1000次谐波图

　　信号电能质量的品质将会直接影响电机的机能和使用寿命，，，，，，，所以较高正确的丈量出信号谐波的特点量对于牵引电机机能的检测显得尤为沉要。。。。。。

　　在测试过程中，，，，，，，谐波信号时峰值可能出现无规定的颠簸，，，，，，，高次谐波的含量比力高档，，，，，，，对能够评估谐波信号特点量值的仪器都提出了较高的要求。。。。。。凭据IEC61000尺度有明确的划定，，，，，，，仪器丈量高频谐波的总不确定度不应超过丈量值的±5%，，，，，，，谐波、间谐波、次谐波的推算步骤;分析详细的频率成分、应以FFT频谱分析了局为基。。。。。。，，，，以上要求是检验有关尺度切合性的丈量步骤和准则。。。。。。所以，，，，，，，对于谐波分析仪而言，，，，，，，正确度、采样率、分析能力均提出很高的要求。。。。。。

　　DH20000谐波分析仪正确度0.2%、200kHz高速实时采样，，，，，，，丰硕的谐波含量能够分析2000次，，，，，，，提供了频谱分辨率最高达到0.1Hz的频谱分析了局，，，，，，，能够实现数据采集和实时波形保留与汗青波形回放职能，，，，，，，齐全满足牵引电机高次谐波的丈量。。。。。。

---
