DP800数字功率计道理
- 浏览次数：9266次
- 颁布功夫：2014/1/13 15:53:17
- 作者：hb_yine
DP800数字功率计是一款适合于5～400Hz三相正弦互换电丈量仪器，，， ，，可丈量4mA～6A和0.5V～1000V内电量信号，，， ，，DP800数字功率计道理是基于DM电量子站的数字化虚构仪器，，， ，，选取光纤作为传输介质的前端数字化技术。。。。。
DP800数字功率计蕴含功率单元、传输光纤、OPC232光纤转换器、装置数字功率计软件的上位机等组成。。。。。

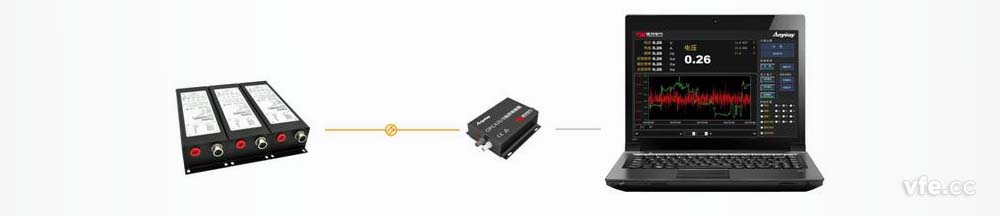

DP800数字功率计道理图
DP800数字功率计的功率单元蕴含三个电压通路和三个电流通路，，， ，，可选取二瓦计法或三瓦计法丈量三相电压有效值、电流有效值、频率及有功功率。。。。。功率单元以高速串行光纤通讯的方式输出数字信号，，， ，，可实现长达1000m的远距离无滋扰、无衰减信号传输。。。。。光纤信号经OPC232光纤转换器转换为RS232接口与上位机成立通讯，，， ，，由上位机数字功率计软件实现三相电压、三相电流、三相功率、频率等17个参数的实时显示。。。。。
DP800数字功率计的功率单元的电压和电流丈量通路均蕴含8个量程，，， ，，通过自动无缝量程转换拓宽信号丈量领域，，， ，，可在额定输入信号0.4%~100%的领域内满足标称精度指标；；；；；；；为了拓宽表接传感器的正确丈量领域，，， ，，选取大批程传感器或多个传感器时，，， ，，可选取
DP100自动量程转换器对多路输入信号进行切换实现表部量程转换。。。。。
DP800数字功率计的重要指标
电压领域：0.4%-100%UN；；；；；；；
电流领域：0.4%-100%IN；；；；；；；
频率领域：DC，，， ，，5Hz-400Hz
功率因数领域：0.2-1。。。。。
电压精度： 0.2%rd；；；；；；；
电流精度： 0.2%rd；；；；；；；
频率精度： 0.1%rd；；；；；；；
功率精度： 0.5%rd。。。。。
DP800数字功率计其它技术指标
分辨率：16位AD；；；；；；；
采样速度：100kHz；；；；；；；
更新周期：整周期丈量，，， ，，20mS-20S可设置。。。。。
