DM系列电量子站是DMC300散布式测控系统中的一种丈量电压、电流、功率的双通路电量丈量子站，，，，，，由DM系列电量子站组成精密功率表能够满足电压0.5V～1000V、电流4mA～6A、频率5Hz～400Hz的正弦电参量的高精度丈量。。。。。。

一由DM系列电量子站组成精密功率表简介

　　DM系列电量子站是一种基于光纤通讯的前端数字化功率丈量单元，，，，，，集成了DMC300散布式测控系统散布式的特点，，，，，，能够肆意配置DM系列电量子站组成单相精密功率表、三相精密功率表、多相精密功率表，，，，，，上位机界面能够凭据需要自行定造。。。。。。
　　DMC300散布式测控系统中的电量丈量子站有DM4103-1、DM4103-2、DM4104-1、DM4104-2四种型号提供选择，，，，，，每种子站的丈量量程分歧，，，，，，具体参考DM系列散布式测试子站（选型及利用）：
数字功率表具体参数为：
　　频率领域：5～400Hz
　　电压正确丈量领域：0.5V~1000V
　　电流正确丈量领域：4mA~6A
　　电压/电流丈量精度：0.1%rd±0.1%fs
　　功率丈量精度：0.2%rd±0.2%fs

二由DM系列电量子站组成精密功率表的特点

1丈量精度高

　　功率精度最高能够实现读数0.2%的根基丈量正确度；；；；；；；；

2安全机能好

　　采取光纤隔离技术，，，，，，实现模拟信号与数字信号的光电隔离；；；；；；；；

3抗滋扰能力强

　　光纤传输的数字信号能够接受很强的复杂电磁环境滋扰，，，，，，根基无需思考传输环节的滋扰问题；；；；；；；；

4表部通讯接口轻便

　　选取串口与上位机通讯，，，，，，方便与其他系统的兼容；；；；；；；；

5可扩大性强

　　能够肆意扩大成单相数字功率表（一个电量丈量子站即可）、三相数字功率表（两个或者三个电量丈量子站）甚至是多相数字功率表（多个电量丈量子站），，，，，，采取子站间光纤同步技术能够轻松实现多个子站的同步丈量；；；；；；；；

三由DM系列电量子站组成精密功率表的丈量道理

　　由DM系列电量子站丈量前端的电压电流模拟信号，，，，，，电量丈量子站将丈量的模拟信号经过丈量以及光电转换成光纤数字信号，，，，，，再经过光纤通讯至上位机，，，，，，在上位机接口处由光纤转换器转换成RS232信号或者其他串口信号进入上位机进行数据分析和处置。。。。。。

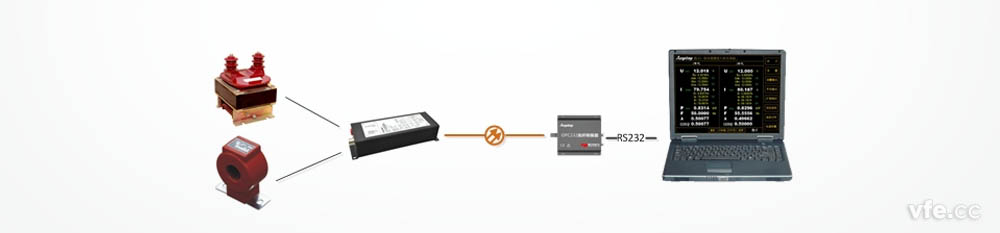

　　下面是一个单相精密功率表丈量过程图：

由DM系列电量子站组成单相精密功率表

　　由DM系列电量子站组成精密功率表能够满足各类工频及变频正弦波供电电器产品的检试验及能效评测，，，，，，系统构建单一矫捷，，，，，，构建的用度也极度实惠，，，，，，并且上位机软件能够凭据需要和自己使用习惯编写最相宜使用的界面。。。。。。

---
