WP4000变频功率分析仪用于叠频法温升试验的丈量
- 浏览次数：12441次
- 颁布功夫：2013/11/20 16:50:37
- 作者：hb_yinhe
叠频法温升试验是电机温升试验的一种。。。。。受试验电机容量和型式的限度，，，， ，好多电机不适合选取直接负载法做温升试验，，，， ，同时为了降低试验成本和提高试验效能，，，， ，在这样的布景产生下产生了叠频法温升试验。。。。。叠频法温升试验数据自身为颠簸的，，，， ，对于电参数的丈量通常丈量其有效值，，，， ，本文介绍WP4000变频功率分析仪用于叠频法温升试验的丈量。。。。。
一叠频法温升试验步骤简介
叠频法温升试验不必要进行机械衔接，，，， ，能够节俭对电机进行对偶的功夫及试验时的能源亏损。。。。。《GB/T1032-2005 三相异步电动机试验步骤》11.7.2.3 中对定子叠频法的描述如下：
试验线路如图所示。。。。。

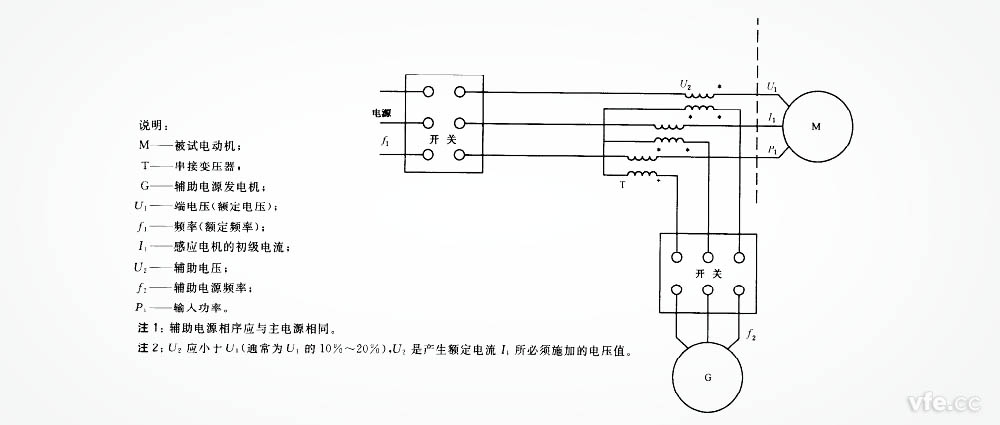

叠频法试验线路图
主电源和副电源均为发电机。。。。。副电源发电机的额定电流应不幼于被试电机的额定电流,电压等级应与被试电机一样。。。。。选取定子叠频法时,施于被试电机绕组的主、副电源的相序应一样。。。。？ ？？？？？稍诮酉咔坝芍鳌⒏钡缭幢鹄肫鸲皇缘缁,若转向一致,即为同相序。。。。。
试验时,首吓咨主电源起动被试电机,使其在额定频率、额定电压下空载运杏祝。。。。随后,起动副电源机组,将其转速调节到对应于某一频率 f2的转速值。。。。。对额定频率为 50Hz 的电机,f2应在 38～42Hz 领域内选择。。。。。而后,将副发电机投入励磁,调节励磁电流,使被试电机的定于电流达到满载电流值。。。。。在加载过程中,要随时调节主电源电压,使试电机的端电压维持定值,并同时维吃斓率 f2不变,被试电机在额定电压、满载电流下进行温升试验。。。。。在调节被试电机的负载时,如仪表指针摆动较大或被试电机和试验电源设备的振动较大。。。。。应先降低副电源电压,按另一个频率 f2的值调整副电源机组的转速,再行试验。。。。。
上述是试验中，，，， ，叠频电源由主电源、辅助电源、串接变压器组成。。。。。
二WP4000变频功率分析仪简介

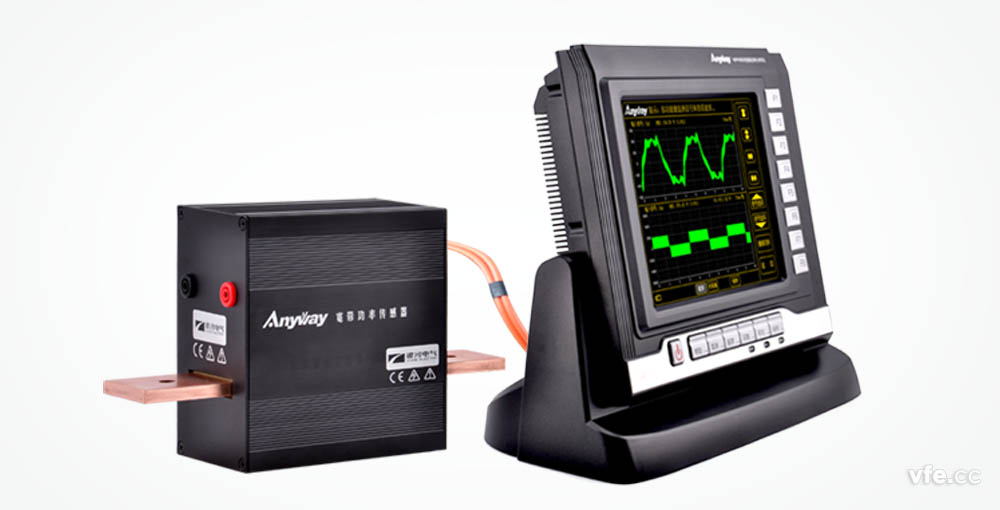

WP4000变频功率分析仪一款基于光纤传输的
前端数字化仪器，，，， ，已经宽泛利用在电机
试验、水泵风机试验、变频器及变压器等的检试验，，，， ，可实现电压1mV~15000V、电流100uA~7000A及功率等参量的直接丈量及谐波分析。。。。。WP4000变频功率分析仪是一款无缝量程转换仪器，，，， ，能够实现满量程的高精度丈量。。。。。由于叠频温升试验电压电流均颠簸比力大，，，， ，若是频仍的转换量程会造成丈量数据的不不变而得不到正确的数据。。。。。无缝量程技术不仅很好的解决了转换量程所造成的问题，，，， ，还可以为节俭大量大转换开关柜及削减试验占地场所。。。。。WP4000变频功率分析仪
三WP4000变频功率分析仪用于叠频法温升试验的丈量当苦衷项
1电压、电流丈量
叠频温升试验电压电流均颠簸较大，，，， ，不成能获得不变的数据，，，， ，建议选取有效值模式下开启均匀模式来获取较为不变的数据。。。。。
2频率丈量
频率丈量以过零检测实现，，，， ，异步电机叠频温升试验时，，，， ，由于副电源幅值较幼，，，， ，通常为主电源的10~20%，，，， ，无论选取电压或者是电流为个同步源信号，，，， ，单一的频率显示并没有现实意思。。。。。由于叠频信号自身就是两个频率的叠加，，，， ，关切的是电压、电流有效值及有功功率，，，， ，频率不论是主频率，，，， ，还是幅频率，，，， ，都不能齐全的反映信号特点。。。。。
四叠频法温升与直接负载法有什么分歧
叠频法温升与直接负载法相比，，，， ，通常温升稍高。。。。。
具体原因在于各项损耗有所分歧。。。。。总损耗越大，，，， ，温升必然越高。。。。。
1、铁耗：磁通越大，，，， ，铁损越大，，，， ，一样电压时，，，， ，频率越低，，，， ，磁通越大，，，， ，叠频法试验时，，，， ，定子电压全波有效值蹬宗额定电压，，，， ，但是，，，， ，该电压信号中蕴含了比额定频率低的副电源频率，，，， ，因而，，，， ，铁损增长
2、风摩耗：转速变动不大，，，， ，影响忽略不计
3、定子铜耗：由于定子电流一样，，，， ，该项的影响忽略不计
4、转子铜耗：定子电流频率变动，，，， ，机械转速根基恒定，，，， ，因而，，，， ，转子频率也必然变化，，，， ，瞬时转差率重要体现为增长，，，， ，转子铜耗增长。。。。。
5、杂散损耗：情况较复杂，，，， ，学识有限，，，， ，不作发展分析，，，， ，该项应该影响较幼。。。。。
叠频法温升试验已经宽泛利用在大型异步电机型式试验中，，，， ，叠频法温升试验有它的优势之处，，，， ，但是与传统的直接负载法得出数据会有一些差距，，，， ，这个必要我们在平时的试验中把握好试验法规，，，， ，总结试验了局，，，， ，得出最为正确的试验结论。。。。。
