一功率分析仪道理

　　传统的有功功率表通常针对工频或中频正弦波丈量设计，，，，，因而只能满足正弦波电路的有功功率丈量，，，，，在波形畸变较幼的时辰，，，，，能够获取与标称丈量精度，，，，，当波形畸变增大时，，，，，丈量误差增大，，，，，甚至失落正常的丈量职能。。。。。。。

　　功率分析仪是有功功率表的职能升级产品，，，，，通常具备下述职能：

　　1、具备功率表的根基职能：电压、电流真有效值和总有功功率的丈量；；；；；；；；

　　2、对功率表的根基职能的合用性进行扩大，，，，，使其可能丈量正弦电路和非正弦电路的电压、电流真有效值和总有功功率。。。。。。。通常要求适应较宽的带宽和较宽的基波频率领域；；；；；；；；

　　3、可能对非正弦电压、电流及功率蕴含的具体信息进入定性和定量的分析。。。。。。。

　　定性分析通常通过直观的时域分析法，，，，，时域分析法重要成立在实时波形的基础上。。。。。。。定量分析通常通过抽象但正确量化的频域分析法，，，，，频域分析法重要基于嘎凤叶变换。。。。。。。图1为通用的功率分析仪道理框图。。。。。。。

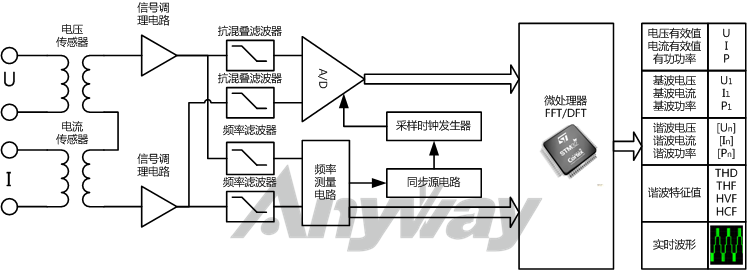

图1 功率分析仪通用道理框图

二功率分析仪分类

01按仪器相数分类

　　目前市面上的功率分析仪大多在三相以上，，，，，四相和六相的较多，，，，，也有多达八相的。。。。。。。

02按重要个性分类

　　按重要个性对功率分析仪分类，，，，，可分为：变频功率分析仪、宽频带功率分析仪、高精度功率分析仪、谐波功率分析仪、低功率因数功率分析仪等。。。。。。。

03按被测设备相数分类

　　相数分重要是指功率分析仪的丈量对象电机或变频器等电机驱动器时的称呼，，，，，电机驱动器相数由电机决定，，，，，按被测设备相数对功率分析仪分类，，，，，可分为：单相功率分析仪、两相功率分析仪、三相功率分析仪、五相功率分析仪、六相功率分析仪、十二相功率分析仪及十五相功率分析仪等。。。。。。。通常三相以上统称为多相功率分析仪。。。。。。。十二相、十五相功率分析仪通常是选取多台多相功率分析仪进行组合实现，，，，，通常要求功率分析仪拥有主机同步职能。。。。。。。

三功率分析仪用处

　　功率分析仪用处重要蕴含：舰船电力推动、装甲电力牵引、军用陀螺仪、电机、风机、水泵、风力发电、光伏发电、燃料电池、高铁动车、地铁城轨、电动汽车、变频器、特种变压器、荧光灯镇流器、LED照明等领域的等领域的产品检试验、能效评测及谐波分析。。。。。。。

　　之所以依照功率分析仪用处分类，，，，，是由于某些用处或利用对功率分析仪的职能或机能有特殊的要求，，，，，如：

　　作为变频器功率分析仪用处时，，，，，通常要求拥有较宽的带宽；；；；；；；；

　　作为电机功率分析仪或马达功率分析仪用处时，，，，，通常可同时丈量电机轴功率；；；；；；；；

　　作为电力变频器功率分析仪用处时，，，，，通常要求在超低功率因数下实现功率的正确丈量；；；；；；；；

　　作为开关电源功率分析仪用处时，，，，，通常要求可能丈量高频直流纹波；；；；；；；；

　　作为太阳能/光伏功率分析仪用处时，，，，，通常要求可能在极宽的电压、电流领域内实现高精度丈量并且换挡过程数据不迷失，，，，，以满足光伏电池的I-V个性测试必要；；；；；；；；

　　作为电动汽车功率分析仪用处时，，，，，通常要求拥有较多的相数、交直流两用和较宽的正确（基波）频率丈量领域；；；；；；；；

　　电源适配器或各类数码产品待机功耗分析仪要求正确丈量毫安级甚至微安级的待机电流及功率等。。。。。。。

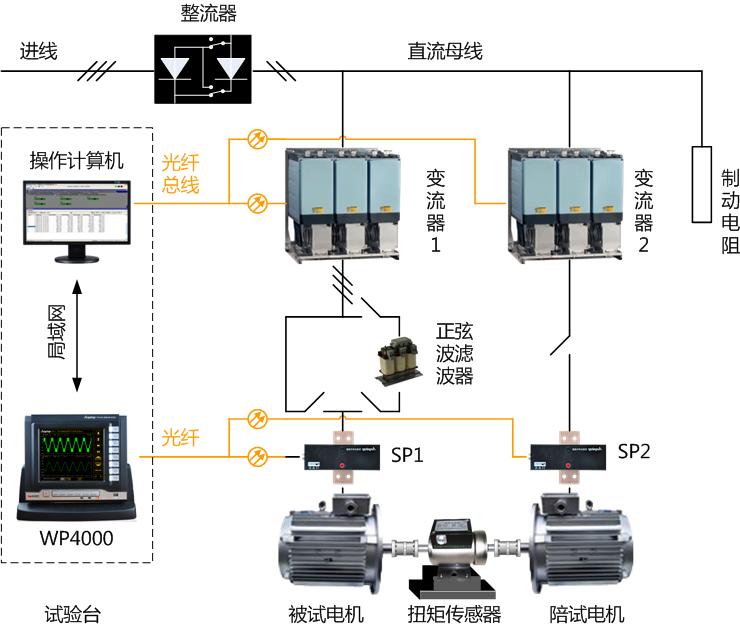

图2 WP4000功率分析仪在互换牵引电动机试验台中的利用

---
