真正的宽频功率分析仪



　　真正的变频电量丈量仪器，，，，，，，应该拥有较宽频率合用领域，，，，，，，并且在标称的合用频率领域内，，，，，，，可能安全丈量，，，，，，，且丈量正确度均能切合或根基切合其标称的正确度指标。。。。。。。









 ——AnyWay

　　什么是真正的变频电量丈量仪器？？？？？

　　真正的变频电量丈量仪器，，，，，，，应该满足以下前提：

　　1、拥有较宽频率合用领域，，，，，，，并且在合用频率领域之内，，，，，，，能够安全丈量

　　例如：通例的电磁式互感器（一次仪表）工作频率低于额定频率时，，，，，，，容易产生磁鼓和而败坏自身，，，，，，，不能安全丈量，，，，，，，不算真正的变频电量丈量仪器。。。。。。。

　　2、拥有较宽频率合用领域，，，，，，，并且在合用频率领域之内，，，，，，，能够正确丈量

　　例如：通例的电磁式互感器，，，，，，，在偏离额定频率时，，，，，，，引起较大的波形畸变，，，，，，，且丈量正确度降低，，，，，，，不能正确丈量，，，，，，，不算真正的变频电量丈量仪器。。。。。。。

　　又如：有一台丈量仪器，，，，，，，其工频下标称正确度很高，，，，，，，标称的合用频率领域也很宽，，，，，，，但是，，，，，，，在其标称的合用频率领域内，，，，，，，某些频段下精度远远低于标称正确度，，，，，，，也不能算是真正的变频电量丈量仪器。。。。。。。

　　真正的变频电量丈量仪器，，，，，，，应该是拥有较宽频率合用领域，，，，，，，并且在较宽频率合用领域内，，，，，，，可能安全丈量，，，，，，，且丈量正确度均能切合或根基切合其标称的正确度指标。。。。。。。

　　目前市面上大无数用于变频电量丈量的传感器和仪器仪表，，，，，，，往往在合用领域中明示合用于甚至是专业针对变频电量测试，，，，，，，而标称的正确度指标却只能在工频下可能成立。。。。。。。非工频下的丈量正确度要么较低，，，，，，，要么不明示，，，，，，，导致用户采购了标称正确度很高的丈量设备，，，，，，，丈量了局却与现实天壤之别。。。。。。。

　　WP4000变频功率分析仪实现了在电机、变频器、变压器等关注的全频率内的高正确度丈量，，，，，，，以全频率领域内最低的正确度指标标称设备正确度指标。。。。。。。

　　表1和表2给出了WP4000变频功率分析仪与标称0.02级的某进口高精度功率分析仪在宽频领域内、正弦波和PWM波丈量时的分歧基波频率下的正确度指标对比。。。。。。。

表1、宽频领域内正弦波丈量精度对比

序号	频率(Hz)	进口高精度功率分析仪	AnyWay
1	0.1～30	≥0.5%rd（0.2%rd+0.3%fs）	A型： ≥0.05%rd（0.02%rd+0.03fs） B型： 0.1%rd C型： 0.2%rd
2	30～45	≥0.1%rd（0.05%rd+0.05%fs）
3	45～66	≥0.06%rd（0.02%rd+0.04%fs）
4	66～400	≥0.1%rd（0.05%rd+0.05%fs）

表2、宽频领域内变频器PWM波基波丈量精度对比

序号	频率(Hz)	进口高精度功率分析仪	AnyWay
1	0.1～3	≥1.8%rd（1.4%rd+0.4%fs） 采样频率幼于10kHz；；；；；；500Hz滤波器开启	A型： ≥0.05%rd（0.02%rd+0.03fs） B型： 0.1%rd C型： 0.2%rd
2	3～30	≥0.9%rd（0.5%rd+0.4%fs） 采样频率大于10kHz；；；；；；5.5kHz滤波器开启
3	30～66	≥0.55%rd（0.45%rd+0.1%fs） 采样频率大于10kHz；；；；；；5.5kHz滤波器开启
4	66～400	≥1.3%rd（1.2%rd+0.1%fs） 采样频率大于10kHz；；；；；；5.5kHz滤波器开启

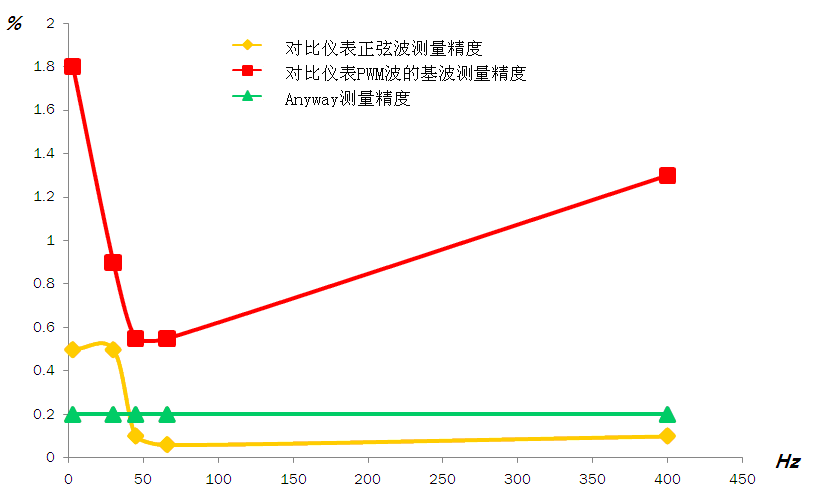

　　图1为配置C型功率单元的WP4000变频功率分析仪与标称0.02级的某进口高精度功率分析仪在宽频领域内、正弦波和PWM波丈量时的分歧基波频率下的正确度指标对比。。。。。。。


图1、宽频领域内正弦波及PWM波基波丈量精度对比图
