一变频器输出谐波特点

　　由于变频器优越的调速机能及节能成效，，，，，，使得变频器越来越宽泛利用，，，，，，但是也带来不成忽略的不良后果，，，，，，在互换输入侧，，，，，，将产生的谐波输入到电网中，，，，，，给电网造成谐波传染，，，，，，严沉影响到用电设备的安全运行。。。。。。。。

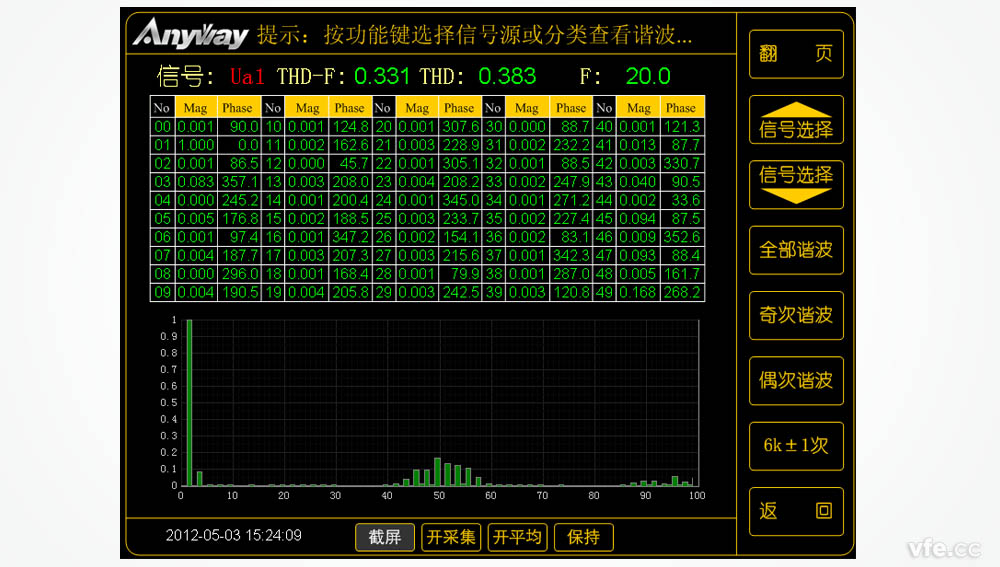

　　输出侧PWM波形含有大量的高次谐波，，，，，，对变频器及传输线路左近设备造成较大的电磁滋扰。。。。。。。。变频器输出谐波重要集中在开关频率整数倍左近，，，，，，以开关频率1kHz为例，，，，，，谐波重要集中在1k、2k、3k……左近，，，，，，频率越高相应的谐波越幼。。。。。。。。下图是一张基波频率为20Hz，，，，，，开关频率1kHz的变频器输出谐波频谱，，，，，，能够显著的看到，，，，，，谐波重要集中在50次、100次左近，，，，，，即开关频率的1倍和2倍频率左近。。。。。。。。

　　目前绝大部门的谐波分析仪及电能质量分析仪只能分析到40次谐波，，，，，，在上述的例子中，，，，，，由于最高只能测到800Hz的谐波，，，，，，而800Hz（40次）以下，，，，，，除了3次谐波之表，，，，，，该变频器输出谐波含量极度。。。。。。。。，，，，丈量了局没有现实领导意思。。。。。。。。

二DT系列数字变送器简介

　　DT系列数字变送器是一种高正确度、宽量程、宽频带的双通路电压、电流数字变送器。。。。。。。。

　　DT系列数字变送器将输入的电压和电流信号在变送器内部进行信号调度和高速采样，，，，，，输出数字量通过光纤传输至上位机。。。。。。。。上位机软件对数字信号进行有关运算处置后可提取被测信号的有效值、基波、谐波、频率等各类特点值，，，，，，还可通过对两个通路的有关运算得到有功功率、无功功率、视在功率等电参量。。。。。。。。

　　DT系列数字变送器的带宽100kHz，，，，，，采样频率250kHz，，，，，，模拟量丈量正确级0.05级，，，，，，频率量丈量精度0.02级。。。。。。。。选取配套的虚构仪器软件，，，，，，用于变频电量测试，，，，，，最多能够分析2000次谐波（最高频率100kHz），，，，，，可代替各类谐波分析仪及电能质量分析仪，，，，，，满足变频器输出谐波丈量的要求。。。。。。。。

　　DT系列数字变送器选取光纤传输，，，，，，DT系列数字变送器可有效预防传输过程的损耗和滋扰，，，，，，可满足各类复杂电磁环境下的高精度丈量必要。。。。。。。。

三DT数字变送器用于变频器谐波丈量

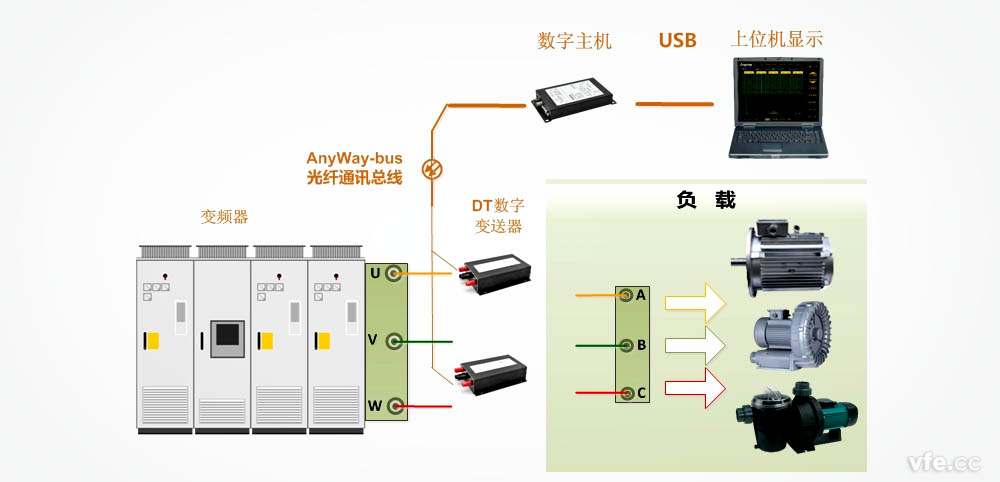

　　变频器输出信号（电压、电流）接入DT数字变送器，，，，，，选取两表法丈量三相功率，，，，，，两个DT数字变送器将丈量的三相信号转换成数字信号，，，，，，通过光纤通讯至数字主机，，，，，，数字主机处置DT数字变送器传送过来的数据，，，，，，通过USB传送至上位机，，，，，，上位机显示谐波分析的数据。。。。。。。。

DT数字变送器用于变频器输出谐波丈量

四技术参数

　　DT系列数字变送器配套虚构仪器软件，，，，，，用于变频器输出谐波丈量，，，，，，可实现：

　　1、100kHz带宽领域内变频器输出谐波的总谐波失真度（THD）的推算；；；；；；；；

　　2、100kHz带宽领域内变频器输出谐波的谐波电压因数(HVF)；；；；；；；；

　　3、100kHz带宽领域内变频器输出谐波的谐波含量（HC）的推算；；；；；；；；

　　4、100kHz带宽领域内变频器输出谐波的总谐波因数(THF)的推算；；；；；；；；

　　5、100kHz带宽领域内变频器输出谐波的波形畸变率(K) 的推算；；；；；；；；

　　6、电压、电流、功率、频率、功率因数的实时丈量；；；；；；；；

　　7、三相电压、电流不平衡度推算；；；；；；；；

　　8、两路波形同时实时显示；；；；；；；；

　　9、波形及数据纪录；；；；；；；；

---
