一变频器试验的测试需要分析

　　目前，，，，，，已定造了6项电气传动调速系统的国度及行业尺度：GB/T3886.1-2002、JB/T10251-2001、GB/T12668.1-2003、GB/T12668.2-2003、GB12668.3-2004、GB/T12668.4。。。。。。。。此表GB/T12668.5、GB/T12668.6在进行最后阶段的审批。。。。。。。。

　　变频器试验类型蕴含型式试验、出厂试验、抽样试验、选择（专门）试验、车间试验、验收试验、现场调试试验、目见试验。。。。。。。。其中电气试验部门重要是丈量变频器的输入、输出，，，，，，蕴含：

　　！。。。。。。保┦淙胫担憾疃ㄊ淙氲缪埂⒍疃ㄊ淙氲缌鳌⒍疃ㄈ萘俊⒂泄β省⒐β室蚴⑹淙敫鞔涡巢ā⑹淙胱苄巢ㄊд娑取！。。。。。。

　　！。。。。。。玻┦涑鲋担鹤畲蠖疃ㄊ涑龅缪埂⒍疃叫缌鳌⒍疃üβ省⑵德柿煊颉⒐啬芰Α⑹涑龈鞔涡巢ā⑹涑鲎苄巢ㄊд娑取！。。。。。。

　　！。。。。。。常┬埽涸谏杓频钠德柿煊蚰，，，，，，各个频率下的效能。。。。。。。。

二变频器试验的丈量与仪器

　　变频器主电路结构通常为“交—直—交”，，，，，，在整流回路中接有大电容，，，，，，输入电流为脉冲式充电电流，，，，，，在逆变输出回路中输出电压信号是受PWM载波信号调造的脉冲波形。。。。。。。。因而，，，，，，在丈量仪器的选择上与传统的丈量有所分歧。。。。。。。。面对变频器含有大量谐波、高畸变或长短工频的电量，，，，，，选取传统的仪表对其进行丈量会产生较大的误差，，，，，，甚至出现丈量了局齐全谬误的情况，，，，，，正确的丈量步骤是选取带FFT职能的仪器。。。。。。。。

三WP4000变频功率分析仪在变频器试验中的优势

　　WP4000变频功率分析仪在变频器试验时的强电磁滋扰环境下具备独到优势，，，，，，好比传感器/变送器与二次仪表两者通过光纤衔接，，，，，，齐全预防了强电磁滋扰环境下信号在传输环节的滋扰和损耗；；；；；；能够进行谐波分析，，，，，，以数值、柱状图、波形两种方式显示；；；；；；宽幅值、频率、相位内高精度丈量；；；；；；基波频率领域宽；；；；；；系统整体正确度高达0.2级；；；；；；能够说一台WP4000变频功率分析仪能够代替一堆传统仪表，，，，，，提高了丈量的正确度、方便性，，，，，，从而大大提高了测试的效能。。。。。。。。

四利用案例

　　选取WP4000直接丈量变频器的输入输出电参数，，，，，，对变频器的机能进行评估，，，，，，合用于额定电压10kV、额定电流3500A以下的各容量、型号的变频器。。。。。。。。一台WP4000变频功率分析仪可衔接6个传感器/变送器（输入单元），，，，，，可同步丈量“单相输入/三相输出”或“三相输入/三相输出”，，，，，，极度方便的实现变频器效能、损耗以及输出信号谐波分析。。。。。。。。

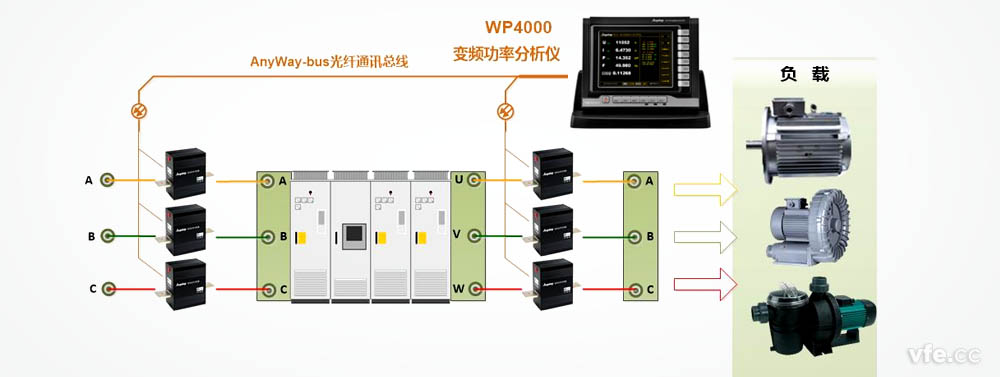

WP4000变频功率分析仪测试道理图

　

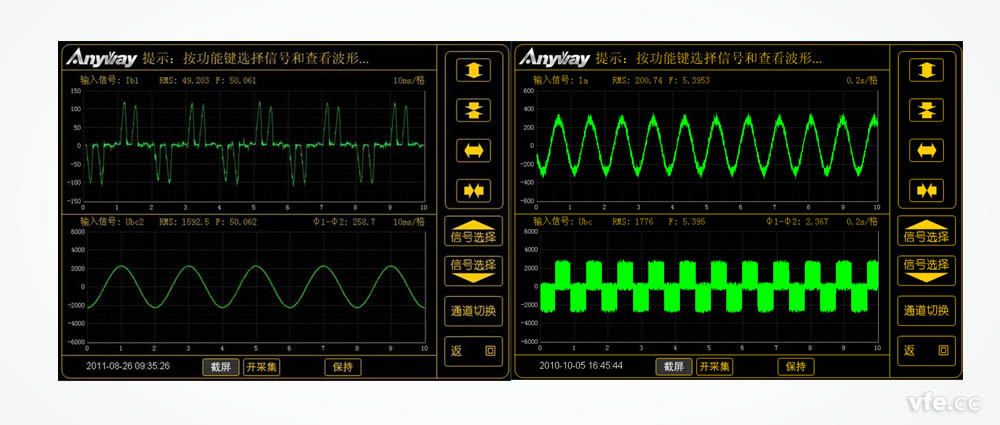

WP4000变频功率分析仪对变频器输入输出电量工程丈量波形图

---
