随着现代电力电子技术的高速发展，，，，，，电压、电流的调造信号得到更宽泛的利用。。。。。。。。面对越来越复杂的电信号，，，，，，传统的有功功率丈量步骤已经难以满足其丈量需要，，，，，，本文凭据有功功率丈量根基步骤及变频器利用介绍功率分析仪的有功功率丈量道理。。。。。。。。

一有功功率丈量步骤

01正弦波有功功率算法

　　这种有功功率推算公式P=UIcosφ是在正弦电路技术上推导出来的，，，，，，因而，，，，，，只合用于正弦电路的有功功率丈量。。。。。。。。这种丈量方式通过有效值丈量电路获取电压、电流值，，，，，，通过相位丈量电路丈量电压、电流的相位差，，，，，，再凭据正弦电路有功功率推算公式P=UIcosφ推算获得有功功率。。。。。。。。

　　由于相位丈量电路通常选取过零检测法，，，，，，而互换电零点左近不成预防会有肯定的毛刺，，，，，，因而，，，，，，相位丈量精度较低。。。。。。。。在低功率因数下的功率丈量正确度亦较低，，，，，，必须选取合用于低功率因数工况下的测试仪表能力有效保障有功功率丈量正确度。。。。。。。。

02通用有功功率算法

　　通用有功功率推算界说为一个周期内瞬时功率积分的均匀值。。。。。。。。选取模拟乘法器获取电压、电流的乘积，，，，，，得到瞬时功率，，，，，，再用固定的功夫对瞬时功率进行积分，，，，，，即可获得瞬时功率的均匀值，，，，，，也就是有功功率。。。。。。。。该步骤合用肆意波形电量的有功功率丈量。。。。。。。。

二功率分析仪的有功功率丈量根基道理

　　现今功率分析仪丈量的根基道理为通用有功功率算法。。。。。。。。功率分析仪的每个丈量通路，，，，，，对输入的电流或者电压信号进行采样，，，，，，对采样得到的数据按下列所示公式进行推算获取了局：

　　其中u(t)为更新周期内采集的电压信号数据(瞬时数据)，，，，，，i(t)为更新周期内采集的电流信号数据(瞬时数据)，，，，，，u(t)和i(t)为统一时刻的采样数据。。。。。。。。

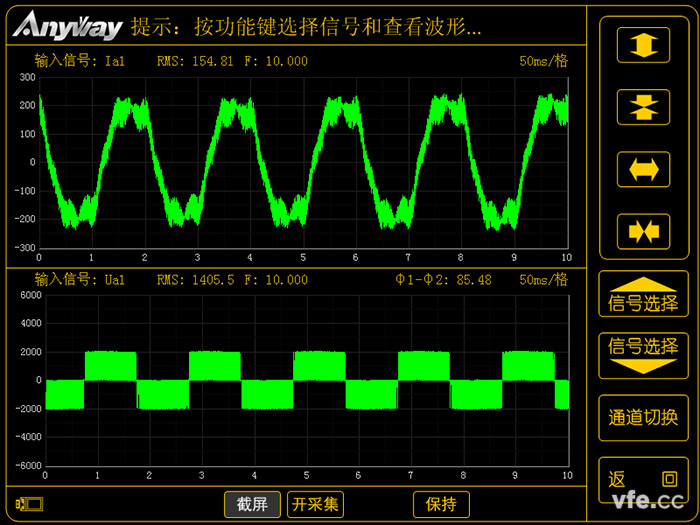

　　好比在变频器利用，，，，，，变频器的主电路通常为“交直交”架构组成，，，，，，在整流回路中通常接有大电容，，，，，，输入电流的波形不是正弦波;在逆变输出回路中，，，，，，输出电压信号是受PWM载波信号调整的波形，，，，，，输入输出都不是尺度的正弦波，，，，，，含有较多的高次谐波分量，，，，，，变频器典型的输入测波形如下：

　　对输入测得有功率，，，，，，传统的推算公式为：P=Urms*Irms*cosφ。。。。。。。。其中P为有功功率，，，，，，Urms为电压有效值，，，，，，Irms为电流有效值，，，，，，φ为电压电流夹角。。。。。。。。

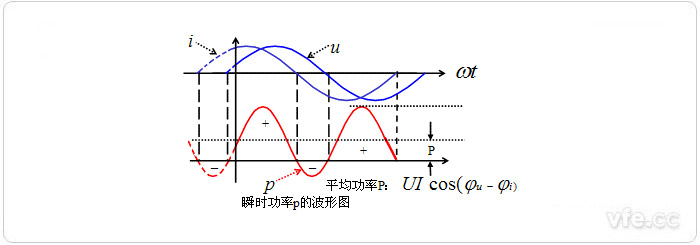

　　但是，，，，，，变频器的输出电量含有高次谐波，，，，，，很难丈量出相位角，，，，，，功率分析仪选取通用有功功率算法，，，，，，对测定的整数周期内获取的瞬时电压、电流的乘积，，，，，，再用整数周期对瞬时功率进行积分，，，，，，即可获得瞬时功率的均匀值，，，，，，也就是所测的有功功率，，，，，，如下图：

---
