电机能效评测重要参照或引用GB/T1032三相异步电动机试验步骤及GB/T22669三相永磁同步电动机试验步骤试验尺度法子，，，，，，能效试验重要有以下几种尺度步骤：

　　◆ A法——输入-输出法

　　◆ B法——损耗分析及输入-输出法间接丈量杂散损耗

　　◆ C法——损耗分析及回馈法简介丈量杂散损耗

　　◆ E法——损耗分析及直接法丈量负载杂散损耗

　　◆ E1法——损耗分析及推荐负载杂散损耗

　　◆ F法——等值电路及直接法丈量负载杂散损耗

　　◆ F1法——等值电路及推荐负载杂散损耗

　　◆ G法——降低电压负载法及直接法丈量负载杂散损耗

　　◆ G1法——降低电压负载法及推荐负载杂散损耗

　　◆ H法——圆图法

一低压三相异步电机能效试验步骤——B法

　　GB/T 18613 中幼型三相异步电动机能效限造值及能效等级中对电机能效检测引用G/BT 1032三相异步电动机试验步骤中的B法——丈量输入功率和输出功率的损耗分析法。。。。。。。。

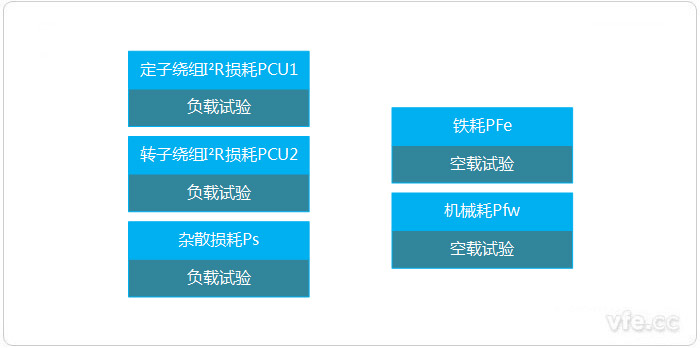

　　由空载、负载试验数据，，，，，，推算分析得到五大损耗，，，，，，其中PL（PS建改前）为：

　　PL=P1-P2-PCU1-PCU2-PFe-Pfw

　　通过PL对T的线性回归分析，，，，，，PL=AT?+B，，，，，，求得A（斜率）和B（截距）则PS=AT?，，，，，，

　　η=（P1-PCU1-PCU2-PFe-Pfw-PS）/P1*100

二低压三相异步电机能效试验B法步骤

01确定电源是否切合要求

　　低压三相异步电机能效试验电源根基要求如下：

　　◆ 对称性：负序分量＜正序分量*0.5%，，，，，，解除零序分量；；；；；；；；

　　◆ 频率误差：误差＜划定频率*±0.3%；；；；；；；；

　　◆ 频率不变性：频率变动量＜0.1%。。。。。。。。

02确定仪表量程精度切合要求

　　凭据尺度要求，，，，，，所有电量及非电量测试仪表精度根基要求如下：

仪器仪表	精度	校准或检定频度
电流、电压和功率表	±0.2%FS	1年
电流互感器	±0.2%FS	1年或2年
转矩转速丈量仪及传感器	转矩±0.2%FS 转速±0.1r/min（想书误差）	1年
电阻丈量仪	±1℃	1年
秒表	±0.5s/天	1年

03筹备工作

　　三相异步电机能效试验筹备工作如下：

　　◆ 电机查抄

　　铭牌数据查对；；；；；；；；接线图、接线方式查对；；；；；；；；电机动弹情况查抄等。。。。。。。。

　　◆ 热电偶预选

　　试验前应取多路热电偶至于环温中进行相互校核，，，，，，对温度显示超过均匀值0.3℃的热电偶应剔除不选取。。。。。。。。

　　◆ 预置热电偶

　　测温仪的热电偶预置到被试电机定子内，，，，，，靠得住的固定在定子绕组端部上，，，，，，并确保热电偶与定子绕组接触优良。。。。。。。。

　　◆ 环境温度

　　试验时的环境温度为10~40℃。。。。。。。。

04测定冷态直流电阻

　　冷态直流电阻测试仪器重要蕴含电阻丈量仪、测温仪。。。。。。。。被试电机冷态电阻的丈量应在测试环境中放足够长的功夫，，，，，，以使绕组达到不变的温度；；；；；；；；确保电阻仪与测试线接触优良，，，，，，确保电阻仪测试线夹头与绕组端头接触优良，，，，，，连测三次取均匀值。。。。。。。。

　　绕组温度的丈量：应将测温仪的热电偶预置入电机内，，，，，，紧贴在定子绕组上测取绕组的温度，，，，，，再测取电机的端电阻。。。。。。。。

05热试验

　　热试验重要蕴含数字式功率表、转矩-转速丈量装置、测温仪、电阻丈量仪等设备。。。。。。。。

　　热试验应在额定负载下进行，，，，，，维持额定电压、额定频率和额定输出功率进行试验，，，，，，以均匀的功夫距离（0.5h）别离纪录被试电机的三相电压、三相电流、输入功率、频率、输出转矩、转速、电机各部门温度及环境温度。。。。。。。。

　　当被试电机温升在半幼时内变动≤1K时，，，，，，能够以为电机达到热不变状态。。。。。。。。断电停；；；；；；；罅⒓床馊〉缁说缱瑁ㄔ级ú釻-W间），，，，，，均匀距离测6~7点，，，，，，绘造热电阻对功夫的冷却曲线。。。。。。。。

06负载试验

　　负载试验选取与温升热试验同样测试设备，，，，，，先把负载电机与传感器的联接脱开，，，，，，起动被试电机并带传感器仪器运行，，，，，，把被试电机电压调至额定值，，，，，，对转矩转速传感器沉新调零，，，，，，并保留调零了局。。。。。。。。

　　沉新联上负载电机起头进行负载试验。。。。。。。。试验时，，，，，，应维持被试电机改为额定电压、额定频率，，，，，，负载由高到低进行调节。。。。。。。。别离测取1.5PN、1.25PN、1.0PN、0.75PN、0.5PN、0.25PN各负载点时的电压、电流、输入功率、频率、输出转矩、转速和电机定子绕组温度。。。。。。。。

　　被试电机的旋转方向如无划定，，，，，，按顺使仉方向旋转，，，，，，负载试验过程中电机绕组温杜纂温升试验热稳按时的绕组温度之差须≤5K；；；；；；；；各点负载读数时必须待负载不变后同时测取。。。。。。。。把稳P1、T、n值的争取测定是负载试验的关键，，，，，，为了测得正确数据，，，，，，出格该把稳测试仪器尽可能选择相宜量程。。。。。。。。

07空载试验

　　空载试验重要由数字式功率表、双臂电桥、测温仪等设备实现，，，，，，被试机以额定电压，，，，，，额定频率空载运行至不变，，，，，，不变的判据是：相隔半幼时二次陆续的输入功率读数的变动不超过3%。。。。。。。。

　　空载试验顺次在1.25UN、1.10UN、1.05UN、1.00UN、0.93UN、0.85UN、0.60UN、0.50UN、0.40UN、0.30UN、0.20UN电压下，，，，，，别离测取被试机三相电压、电流、功率及电机定子绕组的温度。。。。。。。。把稳对进行1.25UN试验点如限于设备无法达到时，，，，，，则应尽量做到靠近1.25UN电压，，，，，，但应不低于1.15UN。。。。。。。。

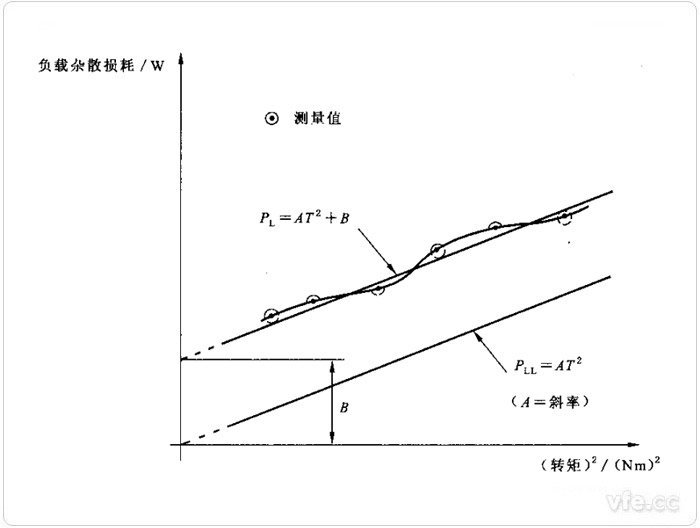

08数据处置

　

γ：体现随机误差

B：体现系统误差

　　低压三相异步电机效能B法测试就是测取输入输出功率选取线性回归分析求取杂散损耗。。。。。。。。；；；；；；；毓榉治鍪钦页隽阶楸淞恐涞氖Ч叵，，，，，，以使用一组变量值预测另一组变量值（PL、T——A；；；；；；；；PL、T、A——B）

　　有关系数γ暗示这些点与直线的吻合度（PL、T、γ），，，，，，有关系数γ≥0.95（应成立内控指标）。。。。。。。。若是在数据分析时需删除坏点，，，，，，则在6个测试点删除不能超过1点（解除随机误差影响）；；；；；；；；若是为获得γ≥0.95而必须沉新试验，，，，，，则应在沉试之前对上次试验失败的原因进行调查、分析并采取纠正措施后能力进杏祝。。。。。。。

---
