谐波电流发射丈量是电磁兼容试验中沉要的测试项目，，，，，有关的国度级国际尺度均对注入到公用供电系统中的谐波电流由明确限值要求。。。。。。下面本文重要凭据尺度要求介绍每相输入电流>16A设备的谐波电流发射限值要求。。。。。。

一谐波电流测试电路及限值要求

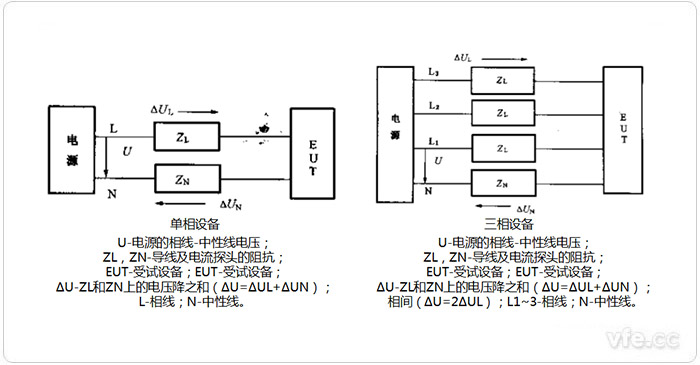

图1：谐波电流单相设备、三相设备丈量电路

　　受试设备EUT的谐波电流选取上图1所示电路进行丈量。。。。。。低于输入基波电流0.6%的单词谐波电流可不思考。。。。。。

　　- 当单台设备投入或退出运行时，，，，，不论是手动或自动节造，，，，，持续功夫不大于10s的谐波电流不超过相应等级所给限值的1.5倍。。。。。。

　　- 对设备或设备部件进行评估时出现的所有谐波电流限值都可参照各等级谐波限值描述。。。。。。

　　- 对于2次~10次的偶次谐波电流及3次~19次的奇次谐波电流，，，，，在肆意2.5min观测周期的10%的最大持续功夫内的各次谐波，，，，，允许其为各等级限值的1.5倍。。。。。。

二谐波电流限值

　　对于单相输入电流>16A设备通常依照下列挨次进行评估等级。。。。。。若是被试设备满足其中之一，，，，，则不能由于产生谐波电流而回绝设备接入供电系统。。。。。。

　　第1级：简化衔接；；；；；；；；

　　第2级：凭据电网和设备参数的衔接；；；；；；；；

　　第3级：凭据用户和谈功率的衔接。。。。。。

　　对于每相输入电流大于75A的设备，，，，，在职何情况下合用于第3级。。。。。。

01第1级：简化衔接

　　设备发射到公用供电系统的谐波电流切合表1的限值划定，，，，，则可衔接到短路比RSCe蹬宗或大于33的供电系统任何点。。。。。。

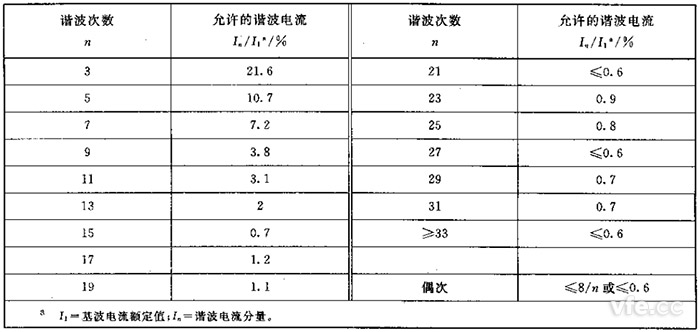

表1：第一级简化衔接设备的谐波电流发射值(Sequ≤SSC/33)

02第2级：凭据电网和设备参数的衔接

　　对于不切合表1谐波电流发射值的设备，，，，，若短路比RSCe>33，，，，，则允许有较高的谐波电流发射值，，，，，第2级设备的谐波电流发射限值参照表2所示。。。。。。

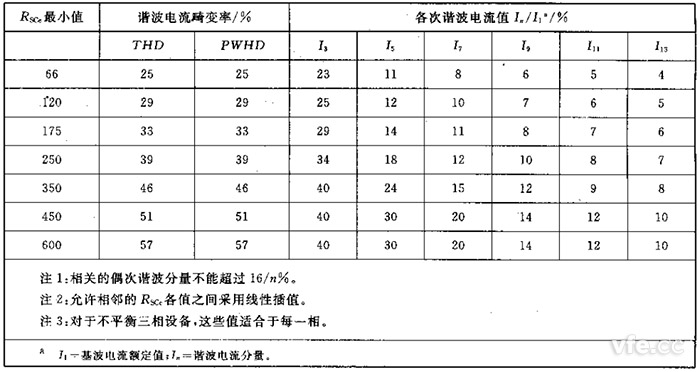

表2：第2级单相、相间及不平衡三相设备的谐波电流发射值

03第3级：凭据用户和谈功率的衔接

　　若是设备功率不满足第1级和第2级的前提，，，，，或设备输入电流大于75A，，，，，则供电部门可凭据用户和谈的有功功率赞成设备的衔接。。。。。。在这种情况下，，，，，供电部门可凭据本部门的要求执行，，，，，第3级设备的谐波电流发射限值参照表3所示。。。。。。

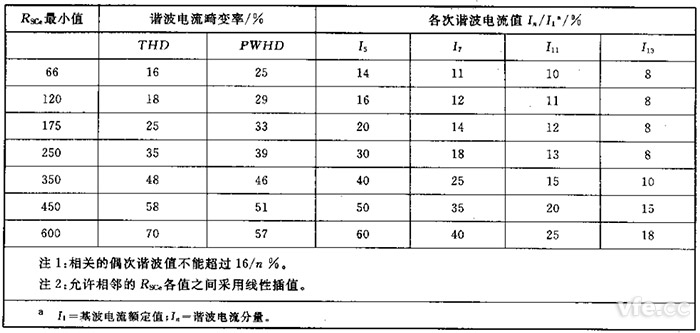

表3：第3级平衡的三相设备的谐波电流发射值

---
