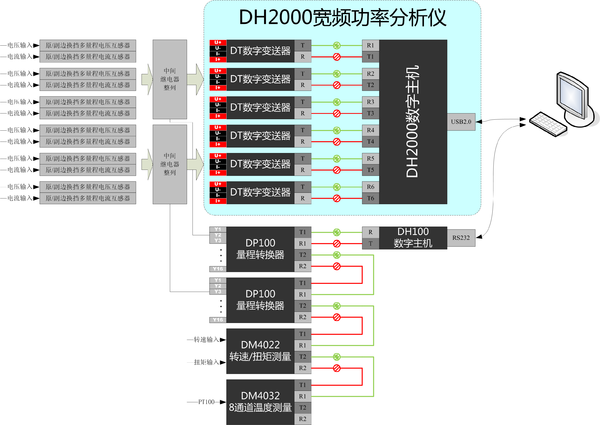

拜见下图：
宽频功率分析仪蕴含1~6台DT数字变送器、1台DH2000数字主机、USB2.0数据线及宽频功率分析仪软件组成。。。。。。数字变送器输出为数字量，，，，，，，，选取光纤与DH2000数字主机相连。。。。。。数字主机通过USB2.0数据线与上位机相连，，，，，，，，上位机装置宽频功率分析仪软件。。。。。。
每个DT数字变送器可丈量一路电压和一路电流及电压、电流组合的功率。。。。。。DH2000通过同步光纤输出同步时钟信号节造所罕见字变送器进行高速同步采样，，，，，，，，采样频率为200ksps。。。。。。采样了局通过上行光纤传输至数字主机，，，，，，，，数字主机对各个变送器的采样了局进行缓存，，，，，，，，并将缓存数据打包沉组，，，，，，，，通过USB2.0数据线上传至上位机。。。。。。
上位机宽频功率分析仪软件对采样数据进行分析、运算可得到各个数字变送器的：电压/电流的基波有效值、电压/电流的真有效值、基波功率、有功功率、功率因数、谐波特点值等参数。。。。。。
各个通路的电压、电流及功率可进行矢量叠加实现并联运算。。。。。。
将各传感器检定/校准汇报中的比差和角差输入上位机，，，，，，，，即可实现误差自动赔偿。。。。。。
一台DT数字变送器蕴含一个电压和一个电流丈量通路。。。。。。
电压通路蕴含8个量程：10V、20V、40V、80V、160V、320V、640V、1280V。。。。。。
电流通路蕴含8个量程：50mA、100mA、200mA、400mA、800mA、1.6A、3.2A、6.4A。。。。。。
DP100量程转换器专为宽领域丈量时的多传感器原边或副边换挡而设计。。。。。。DP100转换器内置微处置器，，，，，，，，相当于一台齐全的开关量节造PLC系统，，，，，，，，可通过光纤接口与DH100数字主机相连，，，，，，，，数字主机通过RS232接口与上位机相连，，，，，，，，接受上位机对继电器的节造。。。。。。一台DP100量程转换器蕴含16路继电器输出。。。。。。
继电器输出通常通过中央继电器驱动换挡开关。。。。。。一个继电器可驱动一个单相换挡开关，，，，，，，，也可驱动一个三相换挡开关。。。。。。当用于驱动三相换挡开关时，，，，，，，，三个通路的电压/电流选取一样的量程配置。。。。。。
DP100量程转换器的每个继电器可用于节造肆意传感器的原边或副边换挡。。。。。。只需将量程转换器的输出触点序号、通路编码（对应6个DT数字变送器的一个电压或电流通路）及量程值通过宽频功率分析仪软件输入至上位机，，，，，，，，上位机即可凭据丈量了局手动或自动的节造该通路传感器的量程转换。。。。。。
对于量程配置方式一样的通路，，，，，，，，可共用一个DP100量程转换器，，，，，，，，例如：对于电机试验丈量，，，，，，，，通常建议一个三相系统配置一台DP100量程转换器。。。。。。一台6通路宽频功率分析仪配置2台DP100量程转换器。。。。。。若是是6相电机或两台三相电源并联驱动一台三相电机，，，，，，，，也可共用一台DP100量程转换器。。。。。。
DM4022转速/扭矩丈量子站为可选件，，，，，，，，专为扭矩传感器输出的扭矩及转速信号丈量而设计，，，，，，，，可用于丈量各类脉冲量输出的扭矩传感器的转速和扭矩。。。。。。丈量了局可通过光纤接口与DH100数字主机相连，，，，，，，，数字主机通过RS232接口与上位机相连，，，，，，，，将丈量了局上传至上位机。。。。。。
丈量精度：频率丈量正确度为读数的0.02%。。。。。。现实丈量正确杜纂扭矩传感器的正确杜仔关。。。。。。
DM4032 8通路温度丈量子站为可选件，，，，，，，，与PT100配套使用，，，，，，，，用于电机试验的温度丈量，，，，，，，，丈量了局可通过光纤接口与DH100数字主机相连，，，，，，，，数字主机通过RS232接口与上位机相连，，，，，，，，将丈量了局上传至上位机。。。。。。
丈量精度：±1℃（与PT100的正确杜仔关）
中央继电器整列为可选件，，，，，，，，需凭据现实选配的互感器数量级原副边换挡方式进行配置。。。。。。
DH100数字主机用于实现光纤接口与RS232接口的转换，，，，，，，，输入输出选取通明传输。。。。。。
