高压介质损耗测试仪是一种数字式介质损耗因数和电容量自动丈量的新型仪器，，，，，，重要是利用高压电容电桥的道理。。。。。。。高压介质损耗测试仪选取内施法丈量时通常使用介损仪内附高压电源和尺度容器进行试验，，，，，，下面本文重要凭据高压介质损耗测试仪通用技术前提划定介绍内附高压电源指标及有关试验操作。。。。。。。

一内附高压电源技术指标

　　a) 介损仪内附高压电源的额定输出电压要求不低于10KV；；；；；；；

　　b) 介损仪内附高压电源输出电压示值误差不低于±3%；；；；；；；

　　c) 介损仪内附高压电源输出电压波形应为正弦波，，，，，，波形失真度不大于5%；；；；；；；

　　d) 介损仪内附高压电源输出电压的频率应选取50Hz，，，，，，为了抗滋扰的主张，，，，，，输出电压的频率能够在45Hz~65Hz的领域内选。。。。。。。；；；；；；

　　e) 介损仪内附高压电源容量不幼于750VA。。。。。。。

二内附高压电源试验

01输出电压示值误差的校准

　　介损仪内附高压电源输出电压示值误差选取直接丈量法校准，，，，，，尺度器选取高压分压器(或尺度电压互感器)丈量系统，，，，，，高压分压器丈量系统综合误差不超过产品中输出电压示值误差的1/3；；；；；；；

　　对于固定输出电压的高压电源，，，，，，其每一点输出点的示值误差均应校准，，，，，，每点沉复丈量三次，，，，，，取其均匀值作为现实值。。。。。。。对于输出电压陆续可调的高压电源，，，，，，按1KV递增拔取校准点，，，，，，也可凭据必要增长校准点，，，，，，按升压和降压方式别离丈量两次，，，，，，取其均匀值作为现实值。。。。。。。

02输出电压的波形失真度丈量

　　对介损仪内附高压电源波形失真度丈量时，，，，，，将失真度丈量仪接于高压分压器(或尺度电压互感器)的二次端，，，，，，在额定输出电压下进行丈量。。。。。。。失真度丈量仪的示值误差应不大于10%。。。。。。。

03高压电源的容量试验

　　a) 高压电源容量试验时，，，，，，按式1选择负载容抗Xc：

……1

　　式中：

　　UN——内部高压电源的额定输出电压；；；；；；；

　　SN——内部高压电源的额定输出容量。。。。。。。

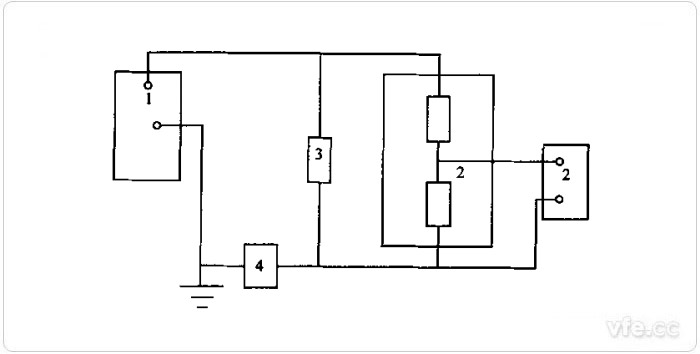

　　b) 按图1衔接丈量线路。。。。。。。

　　1——被试介损仪；；；；；；；2——高压分压器丈量系统；；；；；；；3——负载容抗Xc；；；；；；；4——互换毫安表

图1：测容量接线图

　　c) 选择额定电压，，，，，，开启电源，，，，，，或者逐步升高输出电压至额定值，，，，，，记下高压分压器(或尺度电压互感器)丈量系统的读数和毫安表的读数，，，，，，按式2推算输出容量So，，，，，，丈量了局应切合产品尺度的划定：

……2

　　式中：

　　V——高压分压器(或尺度电压互感器)丈量系统的丈量值；；；；；；；

　　I——互换毫安表读数。。。。。。。

---
