机电式互换电能表指合用于参比频率为50Hz或60Hz机电式(感应式)互换电能表。。。。。日常的家用电能表大部门为机电式互换电能表，，，，，，下面本文凭据机电式互换电能表检定规程介绍机电式互换电能表工作道理及有关检定步骤。。。。。

一机电式互换电能表简介

　　图1是单相机电式电能表丈量机构简图，，，，，，其重要组成部件已在图注中注明。。。。。由硅冈飕叠成的电压、电流铁心，，，，，，别离绕有电压线圈和电流线圈。。。。。单相电路的相电压U加在电压线圈，，，，，，就有电流IU流经该线圈，，，，，，产生穿过铝质转盘的交变电流工作磁通ΦI。。。。。有相位差的电压、电流工作磁通，，，，，，从分歧地位穿过转盘并在转盘中感生涡流，，，，，，各磁通与涡流相互作用，，，，，，形成驱动转盘动弹的驱动力矩(均匀值：如下式)。。。。。

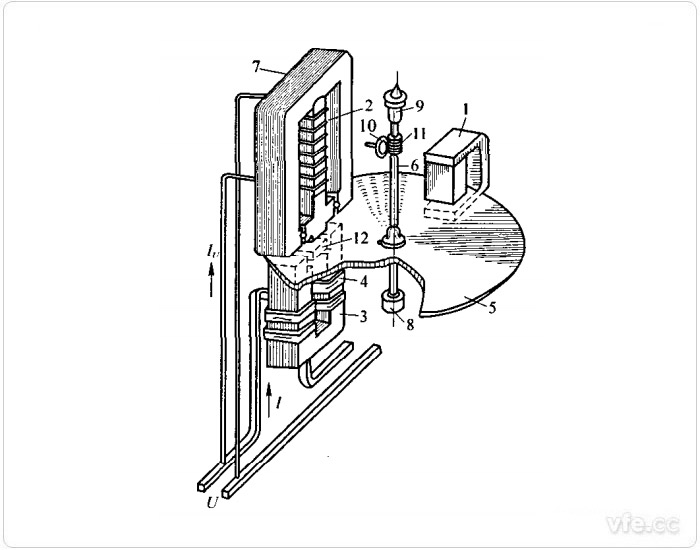

图1：单相电能表的丈量机构简图

　　1-造动磁铁；；；；；；；2-电压线圈；；；；；；；3-电流铁心；；；；；；；4-电流线圈；；；；；；；5-转盘；；；；；；；6-转轴；；；；；；；7-电压铁心；；；；；；；8-下轴承；；；；；；；9-上轴承；；；；；；；10-涡轮；；；；；；；11-蜗杆；；；；；；；12-回磁极。。。。。

　　式中的电压(电流)工作磁通，，，，，，追随电压(电流)成正比地变动;绕有线圈的电压电流铁心组成的驱动元件，，，，，，其结构参数满足电压电流工作磁通间的相位差Ψ=90°-φ。。。。。因而，，，，，，驱动力矩与单相电路的有功功率P成正比，，，，，，即M=k2UIcosφ=k2P。。。。。

　　造动磁铁产生的造动磁通，，，，，，与其在动弹着的转盘内感生的涡流相作用，，，，，，形成造动力矩，，，，，，阻止转盘加快动弹。。。。。这样，，，，，，转盘因受驱动力拒和造动力矩的作用，，，，，，其动弹速度追随负载亏损的有功功率P成正比地变动。。。。。

　　随转盘动弹的转轴带头齿轮机构，，，，，，相继推动计度器(图中没画出)各位字轮(或推针)动弹。。。。。因而，，，，，，在负载用电期间内计度器累计的转数，，，，，，暗示测得的电能。。。。。三相电能表由两组或三组丈量机构组成，，，，，，各丈量机构的组成道理与单相电能表类似，，，，，，通过肯定的丈量电路能力丈量三相电路功率。。。。。

二机电式互换电能表检定步骤

01用尺度电能表法检定电能表

　　选取尺度电能表法检定电能表是指在尺度电能表和受检电能表都处于陆续工作情况下，，，，，，用光电转换步骤，，，，，，将受检电能表转数转换成电脉冲数，，，，，，节造尺度电能表计数来确定受检电能表的相对误差。。。。。

　　相对误差：

　　该误差依照下式1推算：

……1

　　式中：

　　m——实测脉冲数，，，，，，即受检电能表转N转期间，，，，，，尺度电能表显示的脉冲数;

　　m0——算定脉冲数，，，，，，按下式2推算：

……2

　　式中：

　　Cb——尺度电能表脉冲常数【imp/KW.h(kvar.h)】。。。。。用三相尺度电能表对三相电能表进行三相检定和分组检定，，，，，，或用规格一样的多只单相尺度电能表检定三相电能表，，，，，，所用的常数Cb一样；；；；；；；

　　KI、KU——扩大尺度电能表丈量领域的电流电压互感器使用的额定变比，，，，，，没用互感器时KI和/或KU=1；；；；；；；

　　N——选定的受检电能表转数；；；；；；；

　　C——受检电能表常数，，，，，，r/KW.h(kvar.h)；；；；；；；

　　Kj——接线系数，，，，，，接线图中，，，，，，未给出接线系数时Kj=1。。。。。

　　经互感器接入式的电能表，，，，，，其常数值幼于5，，，，，，铭牌上标有电流互感器变KL和/或电压互感器变比Ky。。。。。检定这类电能表，，，，，，算定脉冲数m0按下式3推算：

……3

　　宽电压电流量程的尺度电能表所用的误差推算器，，，，，，若是已将尺度电能表常数Cb和互感器额定变比KI和KU列入推算，，，，，，则在式2和式3中只输入其他参数。。。。。受检电能表和尺度电能表常数与式2分歧时，，，，，，依照表1换算。。。。。

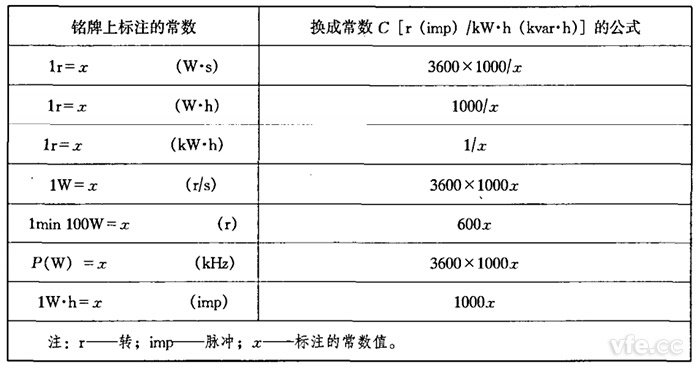

表2：电能表常数换算表

　　确定算定脉冲数的准则：

　　在每一负载功率下，，，，，，适当选定受检电能表转数和电流互感度量程，，，，，，使算定脉冲数不少于表3划定，，，，，，同时每次测试时限不少于5s。。。。。cosφ(sinφ)=0.25时，，，，，，算定脉冲数可削减一半。。。。。

表3：算定脉冲数下限值

　　若尺度电能表所发脉冲序列不够均匀或其相应速度较慢，，，，，，应适当增长算定脉冲数。。。。。

　　若选取手动步骤包办光电脉冲节造尺度电能表计数，，，，，，在Ib(In)~Imax和cosφ(sinφ)=0.5~1的情况下，，，，，，受检电能表不少于10转，，，，，，同时算定脉冲数比表3增长1倍。。。。。

　　沉复测定次数：

　　每一负载功率下，，，，，，至少纪录两次误差测定数据，，，，，，取其均匀值。。。。。因光电采样器等原因不能正确地采集受检电能表转数，，，，，，舍去测得的数据。。。。。求得的相对误差蹬宗0.8~1.2倍受检电能表的根基误差限，，，，，，在进行两次测定，，，，，，取各次测定数据的均匀值推算相对误差。。。。。

02用瓦.秒法检定电能表

　　用尺度表测定调定的恒定功率，，，，，，或用尺度功率源确定功率，，，，，，同时用尺度计时器丈量受检电能表在恒定功率下转若干转所需功夫。。。。。这功夫与恒定功率的乘积所得现实电能，，，，，，与受检电能表测定的电能相比力来确定受检电能表的相对误差。。。。。

　　相对误差：

　　用定圈测时的瓦.秒法检定装置式电能表，，，，，，相对误差按式4推算：

……4

　　式中：

　　t——实测功夫(s)，，，，，，即受检电能表在恒定功率下转N转，，，，，，尺度计时器测定的功夫;

　　T——算按功夫(s)，，，，，，按式(5)推算：

……5

　　式中：

　　P——尺度功率表或尺度功率源批示的功率，，，，，，W;

　　N——选定的受检电能表转数。。。。。其他符号与式(2)和式(3)一样。。。。。

　　确定算按功夫的准则：

　　用自动步骤(如光电脉冲法)节造尺度计时器，，，，，，受检电能表陆续动弹，，，，，，算按功夫不少于10s。。。。。

　　若尺度功率表或尺度功率源所发出功率脉冲序列不够均匀或其相应速度较慢，，，，，，还需适当增长功夫。。。。。

　　如手动步骤节造尺度计时器，，，，，，在职何负载功率下，，，，，，算按功夫不少于50s。。。。。

　　沉复测定次数：

　　每一负载功率下，，，，，，至少纪录两次误差测定数据，，，，，，取其均匀值。。。。。因光电采样器等原因不能正确地采集受检电能表转数，，，，，，舍去测得的数据。。。。。求得的相对误差蹬宗0.8~1.2倍受检电能表的根基误差限，，，，，，在进行两次测定，，，，，，取各次测定数据的均匀值推算相对误差。。。。。

---
