DP800数字功率计通讯和谈详解
- 浏览次数：6136次
- 颁布功夫：2016/11/18 17:39:29
- 作者：pl_yinhe
一DP800数字功率计概述
DP800数字功率计是东升国际官网研造的一款高精度、合用于5~400Hz三相正弦互换电有功功率丈量场所的数字化虚构仪器，，，，，，，，它由功率单元、传输光纤、OPC232光纤转换器、上位机软件几部门组成，，，，，，，，能实现三相电压、三相电流、三相功率、频率等17个参数的实时显示，，，，，，，，并具备趋向曲线显示和回放职能。 。。。。。。
由于该款数字功率计属于虚构仪器，，，，，，，，因而好多用户思考到将功率计的数据以通讯的方式集成到其它系统中去，，，，，，，，实现丈量数据共享，，，，，，，，这就涉及通讯和谈的问题，，，，，，，，本文将具体解说若何与DP800数字功率计成立通讯及数据解析。 。。。。。。
二DP800数字功率计成立通讯
01成立通讯方式

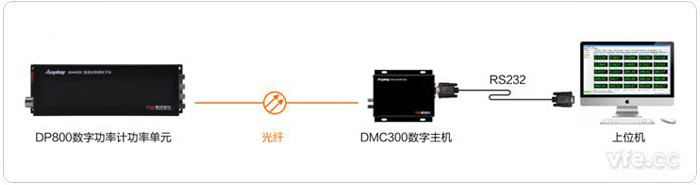

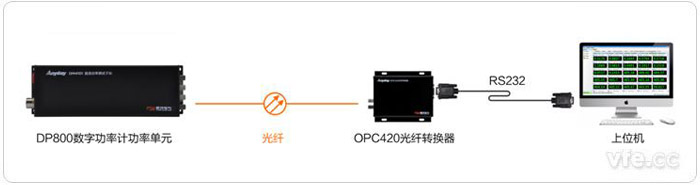

上位机与DP800数字功率计能够通过两种方式成立通讯：1、上位机——DMC300数字主机——DP800数字功率计功率单元；；；；；；2、上位机——OPC232光纤转换器——DP800数字功率计功率单元。 。。。。。。
这两种通讯方式的区别在于，，，，，，，，DMC300数字主机能够进行通讯治理，，，，，，，，通过轮询的方式按时自动向所有功率单元发送查问指令，，，，，，，，并通过RS232接口向上位机传送测试了局，，，，，，，，上位机只需接管并解析数据即可；；；；；；而OPC420光纤转换器是一种通讯通明传输模浚？？ ？ ？？椋，，，不会自动发送读指令和转发测试了局，，，，，，，，因而必要上位机通过串口手动逐一发送读指令和接管测试了局，，，，，，，，再进行解析。 。。。。。。
02串口设置
待硬件设备及线路衔接正确后，，，，，，，，最沉要的就是串口设置部门了，，，，，，，，我们通常；；；；；嵯仁褂谩按诘魇苑ㄊ健关庵钟坠ぞ呃醇煅橐幌露使偻ㄑ断谓邮欠裾＃，，，此时串口的参数要依照如下进行设置：
端口：与上位机衔接的串标语COMx；；；；；；
串口波特率：115200bps；；；；；；
数据位：8；；；；；；
终场位：1；；；；；；
奇偶校验：无（None）；；；；；；
设置好这些参数后，，，，，，，，就能够上电并打开串口，，，，，，，，向功率单元发送查问指令并接管它的测试了局了。 。。。。。。
三DP800数字功率计通讯和谈
对于DP800数字功率计来说，，，，，，，，通讯只必要用到“读指令”和“读应答”两条指令就能够。 。。。。。。
01读指令

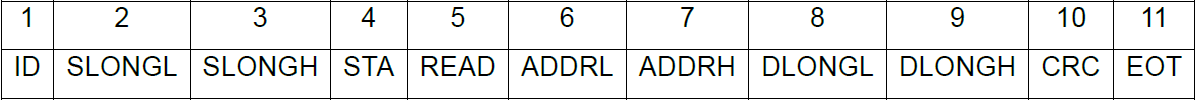

首先要申明的是，，，，，，，，所罕见据都是以十六进造暗示的，，，，，，，，下面对读指令中每一个字节进行具体解析：
ID：即DP800数字功率计功率单元的地址，，，，，，，，该地址标注于铭牌上。 。。。。。。注：功率单元铭牌上标注的ID为十进造数据，，，，，，，，发送指令时，，，，，，，，要将其转为十六进造数据再进行发送。 。。。。。。如铭牌ID：12，，，，，，，，则发送读指令的第一个字节应填入：0C。 。。。。。。
SLONGL、SLONGH：SLONGH其后指令字节数，，，，，，，，从STA起头，，，，，，，，以十六进造双字节暗示，，，，，，，，低字节在前，，，，，，，，高字节在后。 。。。。。。若是其后字节数为8个，，，，，，，，则SLONGL SLONGH写入：08 00，，，，，，，，若是其后字节数为20个，，，，，，，，则SLONGL SLONGH写入：14 00。 。。。。。。
STA：本机地址，，，，，，，，固定写入：F0。 。。。。。。
READ：指令鉴别码，，，，，，，，固定写入：52，，，，，，，，暗示该指令为读指令。 。。。。。。
ADDRL、ADDRH：指令操作的数据段首地址，，，，，，，，无特殊利用情况下，，，，，，，，通常写入默认地址指令：FF FF。 。。。。。。
DLONGL、DLONGH：指令操作的数据段陆续字节数，，，，，，，，无特殊利用情况下，，，，，，，，通常写入默认字节长度指令：00 00。 。。。。。。
CRC：和校验，，，，，，，，数值上蹬宗其前所有字节的和按十六进造取最低字节，，，，，，，，如CRC前所有字节的十六进造和为：17C，，，，，，，，则CRC写入：7C。 。。。。。。
EOT：实现符，，，，，，，，暗示该条读指令实现的标志，，，，，，，，固定写入：FE。 。。。。。。
02读应答解析
与读应答指令一样部门不再赘述，，，，，，，，这里重要讲分歧部门：
RACK：暗示该指令为读应答指令，，，，，，，，固定为：53。 。。。。。。

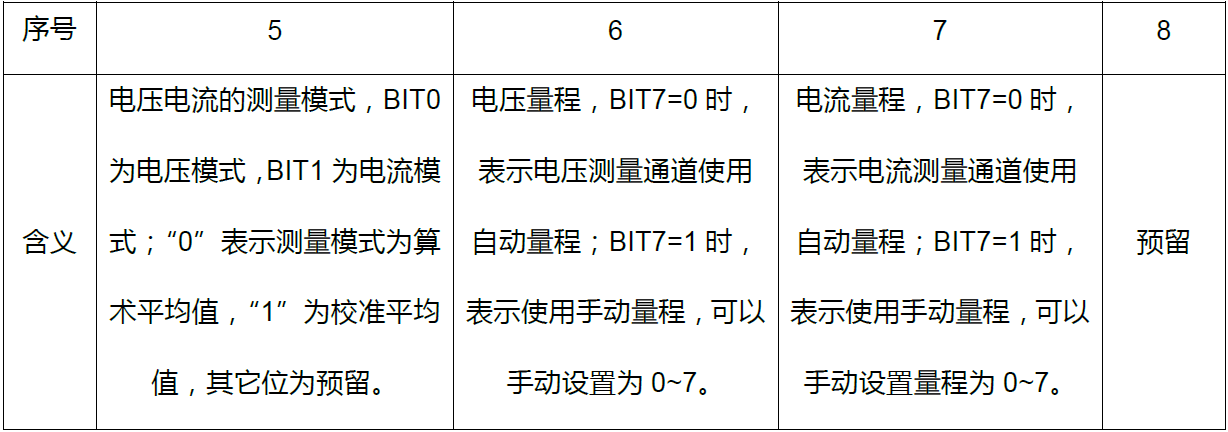

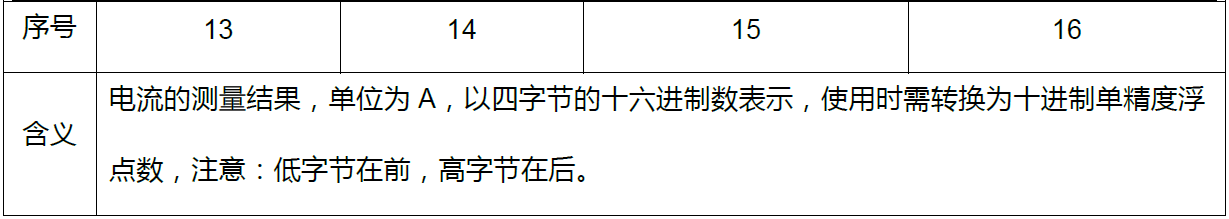

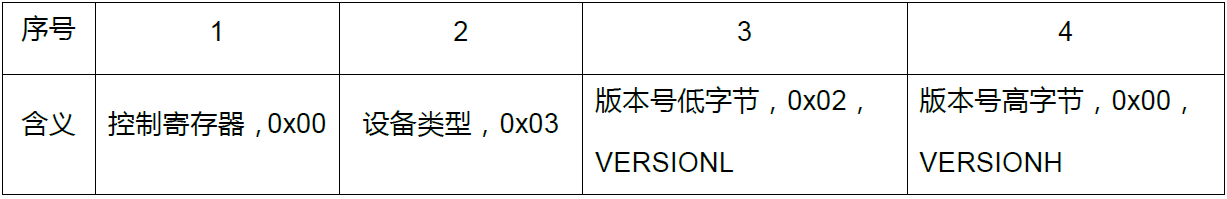

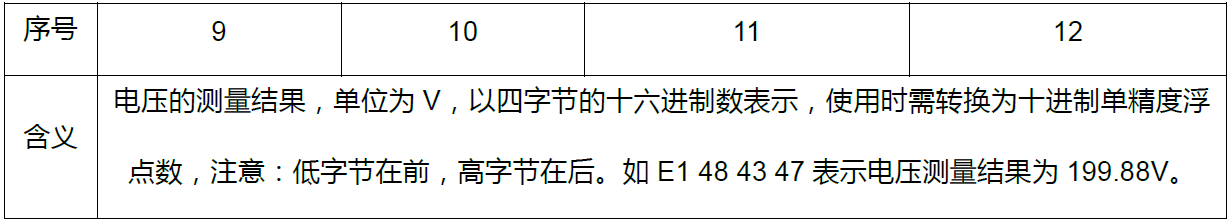

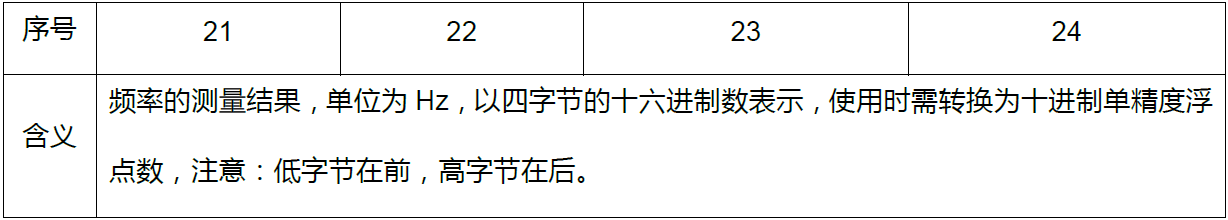

DP800数字功率计的DATA部门（DLONGH之后，，，，，，，，CRC之前）由24个字节组成，，，，，，，，寓意别离暗示如下：
