刀片式SP变频功率传感器是东升国际官网新一代传感器，，，，，，，，相对于老一代传感器而言，，，，，，，，拥有装置更为方便、装置尺寸更幼、电磁兼容机能越发优越蹬着点，，，，，，，，本文针对新一代刀片式SP变频功率传感器装置以及接线进行具体介绍。。。。。。。

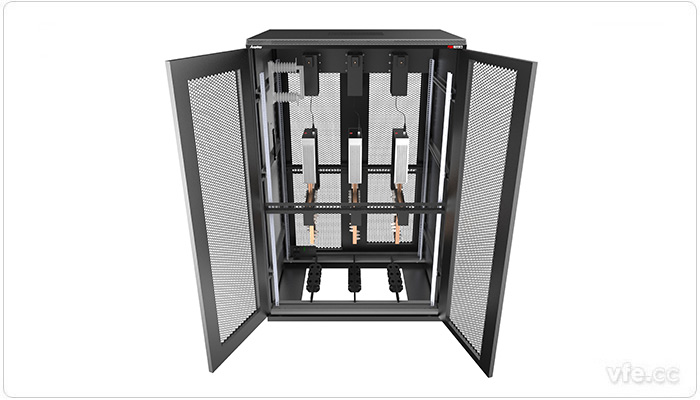

一刀片式SP变频功率传感器丈量柜渲染图例

二刀片式SP变频功率传感器装置接线筹备注明

01电源筹备

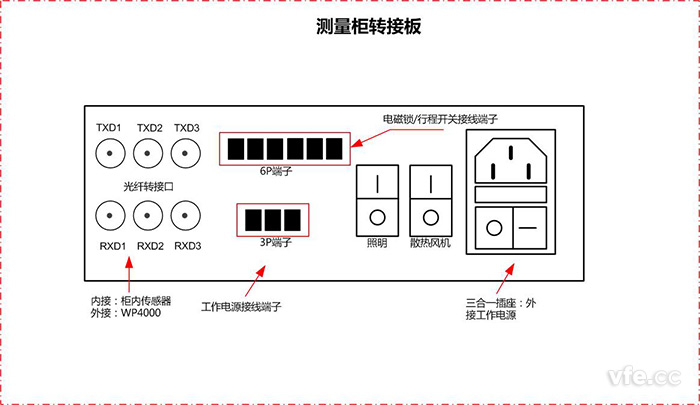

丈量柜转接板接口示意图

　　整套测试设备正常工作需提供220V/50Hz电源，，，，，，，，蕴含两套移动丈量柜和WP4000变频功率分析仪。。。。。。。丈量柜电源输入蕴含3P端子排接线方式及三合一插座接线方式(如上图丈量柜转接板接口示意图)；；；；；分析仪为三合一插座接线方式供电。。。。。。。

　　本公司丈量柜及分析仪均标配有三合一插座电源线，，，，，，，，如下图所示：

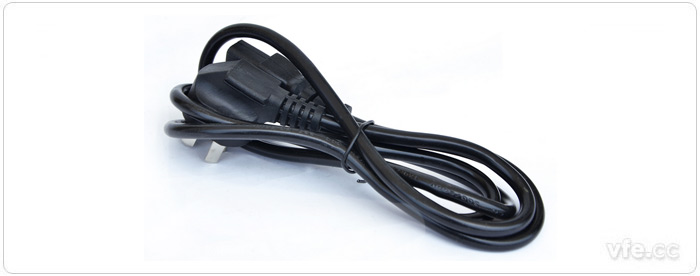

图示：丈量柜及分析仪三芯电源线

　　1.1. 电缆筹备

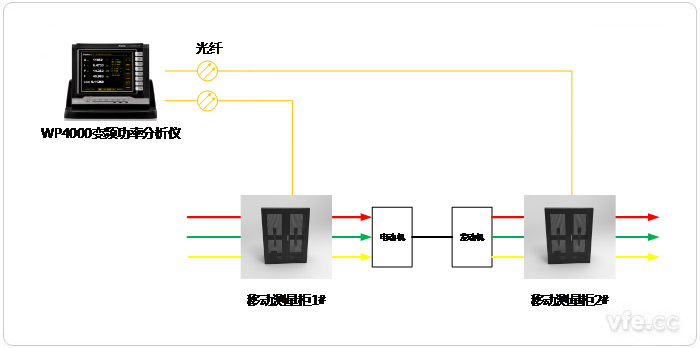

测试线路衔接拓扑图

　　选取单根载流导线时，，，，，，，，移动丈量柜1#串接在电源输入至电动机线路中，，，，，，，，需配置6根电缆，，，，，，，，蕴含三相电源至丈量柜三根，，，，，，，，丈量柜至电动机三根;

　　选取单根载流导线时，，，，，，，，移动丈量柜2#串接在发电机至三相电网线路中，，，，，，，，同样需配置6根电缆，，，，，，，，蕴含发起机至丈量柜三根，，，，，，，，丈量柜至电网三根。。。。。。。

　　一共必要筹备至少12根电缆(选取两根载流导线时，，，，，，，，必要24根电缆)，，，，，，，，电缆长杜酌户凭据现场情况配置。。。。。。。

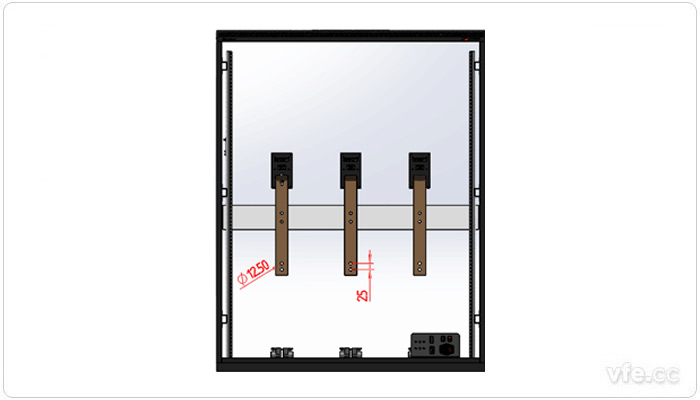

装置铜排孔径示意图

　　丈量柜选取下进线衔接方式，，，，，，，，传感器衔接装置铜排。。。。。。。

　　装置铜排有两个装置孔，，，，，，，，装置铜排孔径12.5mm，，，，，，，，标配M10*35螺栓，，，，，，，，尝试时将进出电缆衔接至装置铜排即可起头试验。。。。。。。

---
