凭据《JJF 1559-2016变频电量分析仪校准规范》对变频电量分析仪电流校准步骤的规范，，，，，，，电流的校准步骤蕴含尺度源法和尺度表法，，，，，，，现实使用时，，，，，，，能够凭据情况选择相宜的步骤进行尝试。。。。。。。现实尝试时能够凭据现实情况选择相宜校准步骤进行。。。。。。。

一变频电量分析仪电流校准校准点选择

　　在分析仪电流量程领域内(蕴含量程上限值在内)均匀拔取不少于5个电流校准点，，，，，，，多电流量程分析仪的各量程不少于2个点，，，，，，，优先选择满量程、1/2量程、1/3量程;电流信号频率选择不少于3个点，，，，，，，优先选择上限频率、下限频率和参考频率或者典型频率。。。。。。。

二变频电量分析仪电流校准尺度源法

　　校准接线如图1 所示。。。。。。。

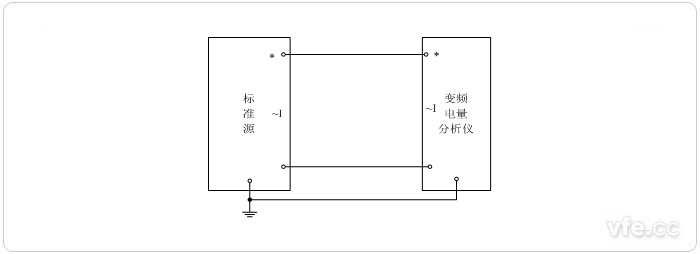

图1 尺度源法电流校准接线图

　　调节尺度源的电流、频率输出至校准点，，，，，，，读取尺度源输出电流值IS和被校分析仪电流示值IX，，，，，，，则被校分析仪电流示值绝对误差按式(1)推算。。。。。。。

　　        (1)

　　相对误差按式(2)推算。。。。。。。

　　        (2)

　　式中：

　　——分析仪电流丈量显示值，，，，，，，A;

　　——电流尺度值，，，，，，，A。。。。。。。

三变频电量分析仪电流校准尺度表法

01校准点电流在尺度电流表量程领域内

　　校准接线如图2 所示。。。。。。。调节信号源的电流、频率输出至校准点，，，，，，，读取尺度电流暗示值IS和被校分析仪电流示值IX，，，，，，，则被校分析仪电流示值误差按式(1)、式(2)进行推算。。。。。。。

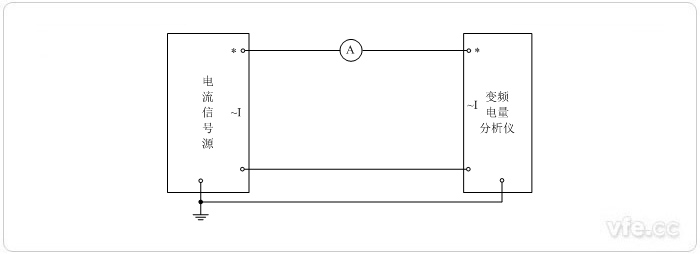

图2尺度表法电流校准接线图

02校准点超出尺度电流表量程

　　选取分流器或电流互感器扩大尺度电流表量程的校准接线如图3、图4所示。。。。。。。调节信号源的电流、频率输出至校准点，，，，，，，读取尺度暗示值为AS和被校分析仪电流示值IX，，，，，，，则被校分析仪电流示值绝对误差按式(3)推算。。。。。。。

　　        (3)

　　相对误差按式(4)推算。。。。。。。

　　        (4)

　　式中：

　　IX ——分析仪电流丈量显示值，，，，，，，A;

　　KI ——尺度分流器的分流比值，，，，，，，A/V、A/A;

　　AS ——尺度分流器输出值，，，，，，，V、A。。。。。。。

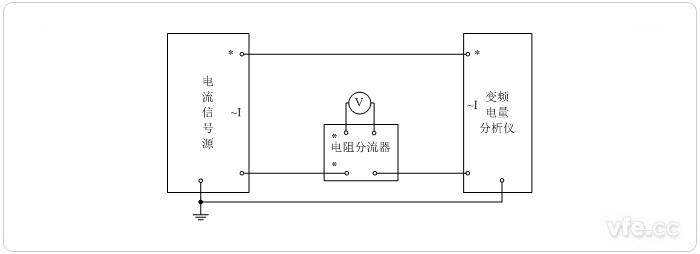

图3 电阻分流器扩大量程(V—尺度电压表)

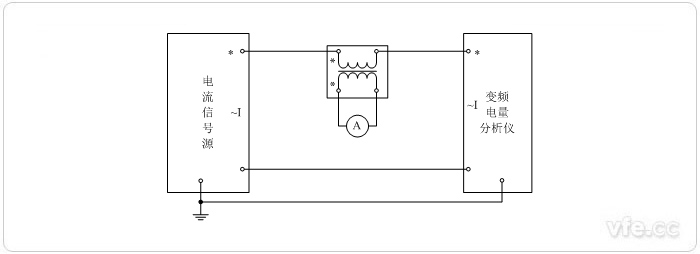

图4 电流互感器扩大量程(A—尺度电流表)

　　《JJF 1559-2016变频电量分析仪校准规范》的颁布，，，，，，，规范了变频电量分析仪电流校准的步骤，，，，，，，尺度源法和尺度表法两种国标校准步骤在现实利用中，，，，，，，凭据现实情况选择相应的项目和步骤。。。。。。。

---
