依照旋转变压器的副边输出和原边输入的关系，，，，，，，，能够分为：正余弦旋转变压器、线性旋转变压器、比例式旋转变压器以及特殊函数旋转变压器等四类。。。。。。其中最为常见、利用最为广的是正余弦旋转变压器。。。。。。

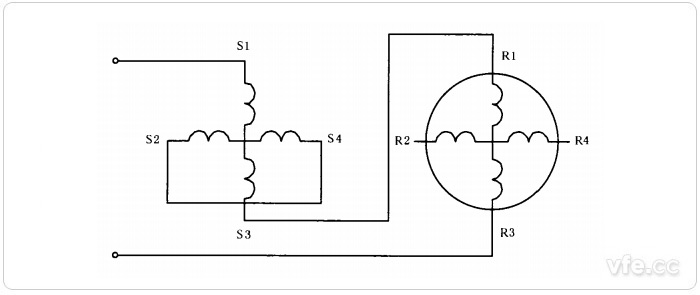

　　事实上，，，，，，，，线性旋转变压器是正余弦旋转变压器的特殊大局。。。。。。将正余弦旋转变压器的线路进行改接即可实现：一次励磁绕组S1S3与二次绕组(余弦绕组)R1R3串联后施加额定励磁电压US1R3，，，，，，，，将一次侧的交轴绕组S2S4短接起原边赔偿作用，，，，，，，，二次侧的正弦绕组R2R4作为输出，，，，，，，，如图1所示。。。。。。

图1 线性旋转变压器电气道理图

　　线性旋转变压器的输出绕组方程式：

　　其中：θ为转子转过的角度；；；；；；；；K为变压比。。。。。。

　　线性旋转变压器要维持输出电压与转子转角呈线性关系，，，，，，，，其变压比K与转子转角ε仔着特殊性。。。。。。

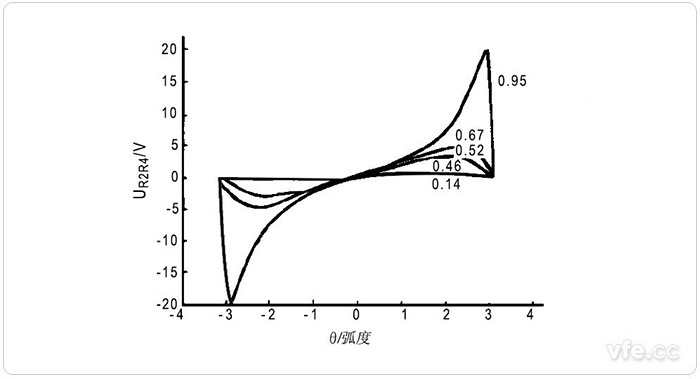

　　对输出绕组方程式中K别离取0.14，，，，，，，，0.46，，，，，，，，0.52，，，，，，，，0.67，，，，，，，，0.95；；；；；；；；输入励磁电压幅值为 5V，，，，，，，，θ从-180°到180°变动时，，，，，，，，作输出电压幅值的变动曲线，，，，，，，，如图2所示。。。。。。

图2 θ从-180°到180°时的输出电压

　　从图上能够看出：变压比K=0.52至0.67，，，，，，，，转子转角θ在-60°至60°时，，，，，，，，线性旋转变压器的输出电压与转子转角呈线性函数关系。。。。。。

　　所以，，，，，，，，市面上的线性旋转变压器的变压比，，，，，，，，划定的转子动弹角度，，，，，，，，都在这两个领域内。。。。。。
